红外遥控是一种无线、非接触控制技术，具有抗干扰能力强，信息传输可靠，功耗低，成本低，易实现等显著优点，被诸多电子设备特别是家用电器广泛采用，并越来越多的应用到计算机和手机系统中。本文首先介绍了红外遥控模块的基本原理，其次详解阐述了红外遥控模块工作原理，最后介绍了红外遥控的重要环节及应用。

　　红外遥控的基本原理

　　红外遥控的发射电路是采用红外发光二极管来发出经过调制的红外光波；红外接收电路由红外接收二极管、三极管或硅光电池组成，它们将红外发射器发射的红外光转换为相应的电信号，再送后置放大器。

　　发射机一般由指令键（或操作杆）、指令编码系统、调制电路、驱动电路、发射电路等几部分组成。当按下指令键或推动操作杆时，指令编码电路产生所需的指令编码信号，指令编码信号对载波进行调制，再由驱动电路进行功率放大后由发射电路向外发射经调制定的指令编码信号。

　　接收电路一般由接收电路、放大电路、调制电路、指令译码电路、驱动电路、执行电路（机构）等几部分组成。接收电路将发射器发出的已调制的编码指令信号接收下来，并进行放大后送解调电路，解调电路将已调制的指令编码信号解调出来，即还原为编码信号。指令译码器将编码指令信号进行译码，最后由驱动电路来驱动执行电路实现各种指令的操作控制（机构）。

　　红外遥控模块工作原理

　　按下遥控器的某一个键，遥控器会发出一连串经过调制后的信号，这个信号经过红外一体化模块接收后，输出解调后的数字脉冲，每个按键对应不同的脉冲，故识别出不同的脉冲就能识别出不同的按键。

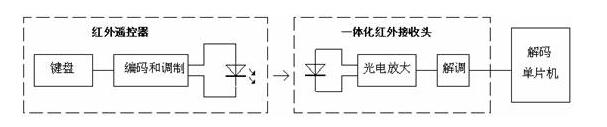

　　上图就是很常见的车载MP3遥控器，比较小巧，很好用。下面是红外发射和接受原理：

　　到此读者可能会有疑惑，那么不同的调制解调方法那么出来的脉冲规则是不一样的？是的，的确如此。

　　遥控发射器专用芯片很多，根据编码格式可以分成两大类，这里我们以运用比较广泛，解码比较容易的一类来加以说明，现以日本NEC的uPD6121G组成发射电路为例说明编码原理（一般家庭用的DVD、VCD、音响都使用这种编码方式）。当发射器按键按下后，即有遥控码发出，所按的键不同遥控编码也不同。这种遥控码具有以下特征： (责任编辑：admin)
