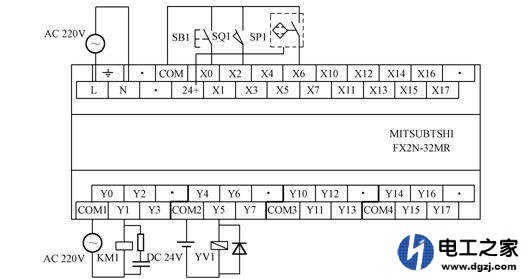

FX2N的COM端接线方式
三菱PLC FX2N系列中的输入端有COM口和24+两个端子，这两个端子是整个输入端最重要的两个，其中COM端是与内部0V相接，内部24V+是与端子X0-X17相接的，那么能够改变的就是外部端子，如果是一般开关量输入，就是非常简单了，开关两根线分别连接COM和X0就可以了。
如果是三线制的传感器，由于FX2N的PLC是漏型输入，所以只能接入NPN型传感器，不建议使用中间继电器进行转接，接不好把PLC都有可能烧掉，接线的原则是棕正蓝负黑信号。

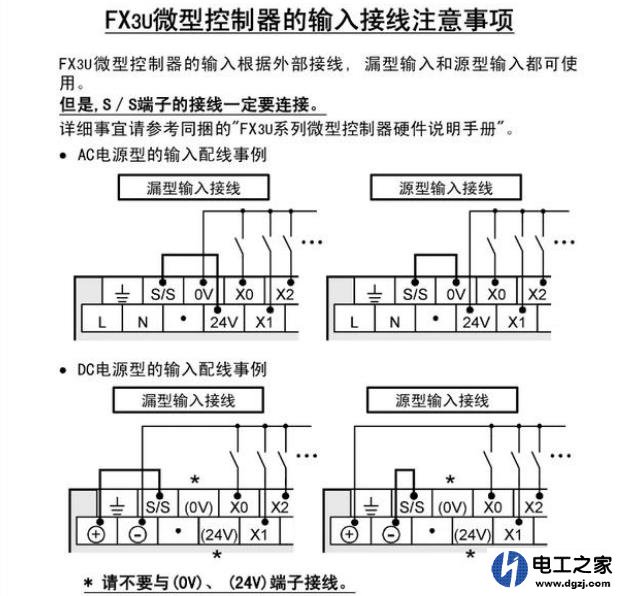

FX3U系列S/S端接线方式
3U系列的COM端改名叫做S/S，上面说到2N系列由于是漏型输入只能接入NPN型传感器，所以这3u系列就进行了改进，支持两种型号的传感器，但是前提是正确的接线。

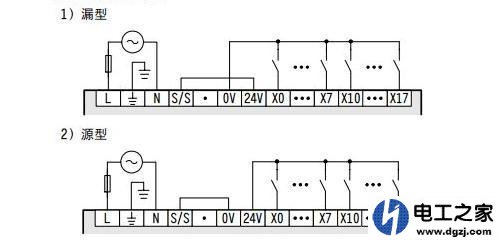

如果把S/S接入24V时，那么信号就需要从X输入点流出，然后再流入S/S,这种方式称为漏型，相反S/S接入0V，称为源型，确定了漏型和源型，才能够选择传感器类型。
所以漏型输入接的是NPN型传感器，源型输入接的就是PNP型传感器。

但是要注意一点，同一种输入类型只可以接一种传感器。
上面讲的都是三菱的情况，因为三菱的输入端都是带有电源的，西门子是不带内置电源的，所以情况相反。 (责任编辑：admin)
