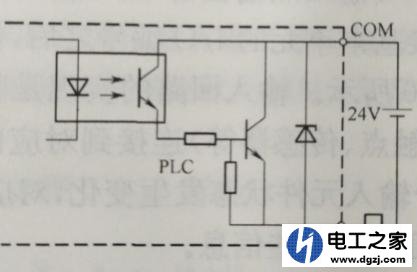

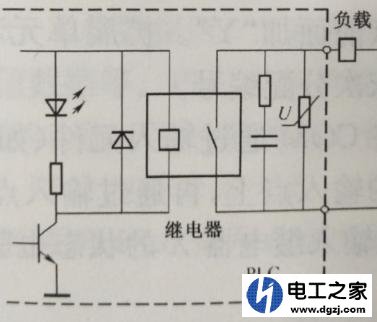

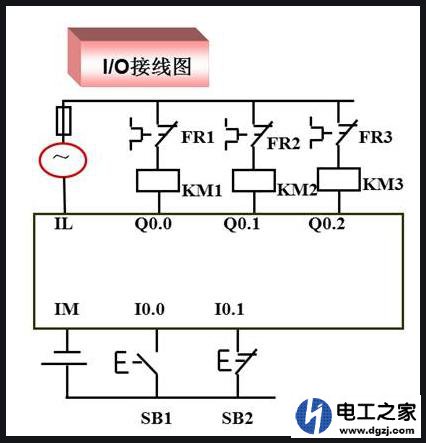

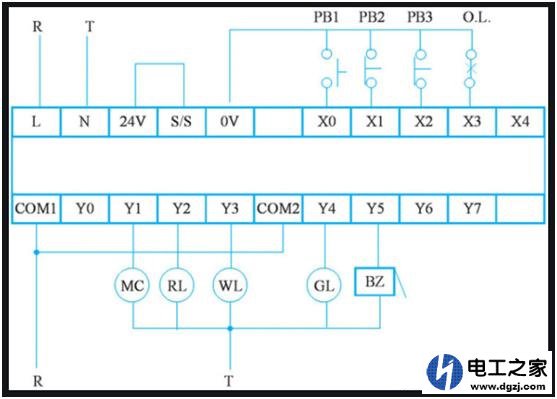

PLC与输出输入电气元件相连接主要从PLC（可编程控制器）的输入端口和输出端口特点来说的，从PLC的输入端来说有两种方式，一种是漏极输入方式另一种是源极输入方式，根据输入方式的不同其接线也是不一样的；对于PLC（可编程控制器）输出端口来说它有三种输出方式，一种是继电器（R）输出方式、一种是晶体管（T）输出方式、另一种输出方式则是晶闸管输出。根据PLC的这三种不同的输出方式那么它的输出端子与外部输出驱动元件所选择的种类以及连接线路的方法也是不一样的。  PLC的输出端口与输出元件的连接方法 在我所接触的PLC中遇到过三种类型的PLC输出端口，其分别是继电器型号的输出端口、晶体管型号的输出端口和晶闸管型号的输出端口。 PLC继电器型输出端口与电气元件的连接 我先来说说继电器型号的输出端口，这种类型的输出端口从内部结构图看可以接交流负载，比如继电器、交流接触器、交流220V指示灯等。也可以接直流负载，例如24V的直流继电器、电磁阀等。  下图是PLC的继电器输出型的端口，我们可以用220V交流去驱动交流接触器，当内部继电器闭合时，那么所接的220V交流电源就会加在交流接触器KM线圈的两端，此时线圈得电就会吸合，从而达到了控制的目的。  PLC的继电器输出端子由于受机械触点的影响，其输出频率不会很高，所以不适合较高频率的负载比如要控制步进电机，那么此种类型的输出端口就不能使用。下面就需要一种晶体管输出型的端口。 PLC晶体管型输出端口与电气元件的连接 对晶体管型的输出端子我们只能在外部接直流型的负载，比如直流24V的微型继电器、电磁阀、步进电机的驱动器等。这种输出端子的特点是可以输出比较高的频率。  通过晶体管型的输出端子内部结构图可以看出，当有指令信号使内部的光耦合器导通后会使内部NPN型三极管导通，这时直流微型继电器的线圈上就会加上直流24V的电压，这样就达到了控制的目的。 (责任编辑：admin) |
