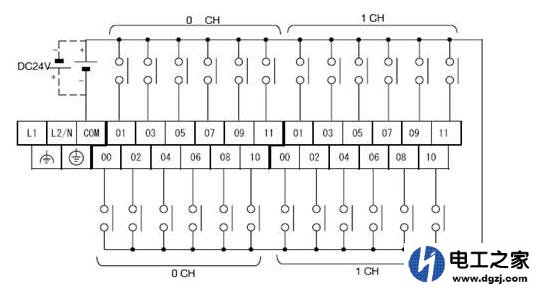

PLC可编程控制器上的接线端子是根据不同功能进行排列的，因为PLC工作需要单相电，因此PLC需要电源接线端子和接地接线端子，又因为PLC是一个计算控制系统，它需要感受外部的一些传感器传送来的信号，有的传感器需要提供电源，所以PLC上一般还自带24V直流电源输出端子为这些传感器提供电源之用。另外根据PLC其型号的不同，其又有若干的输入端子很输出端子。比如FX3U-48MR型的就有24个输入端子和24个输出端子，也就是48个I/O口。以上这些都是PLC自带的接线端子。

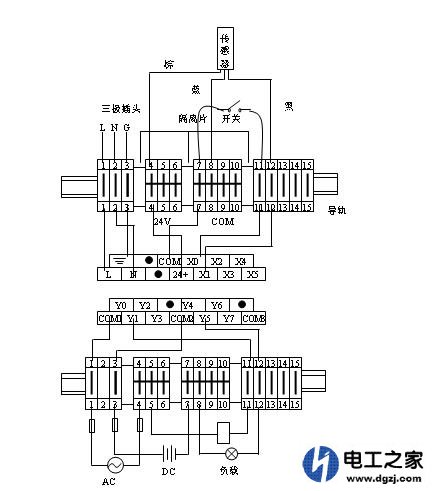

那么在PLC外面为什么还需要一些端子排与PLC上的端子进行对应呢？我认为有这么几个原因需要，首先是PLC作为一个控制器它要接收外部的信号，比如各种传感器信号、开关信号等，这些元器件一般都是安装在控制设备的各个部位，这些器件与PLC进行进行连接时必须要通过外部端子排与PLC进行相应的对接，因为这既是接线工艺的需要也是为了在进行系统维护和排除故障时的方便而设置了一些端子排，这些端子排上都标识了各种名称便于查找故障。

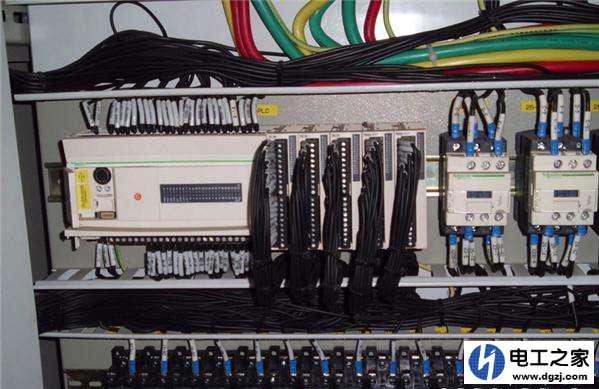

另外一个方面也是为了使PLC控制系统更加稳定，增加增加PLC控制系统的抗干扰能力，因为在PLC的输出端子有的是控制继电器线圈其电压高电流大，比如一些继电器的电压可达220V，电流可达到2A，而PLC的输入端子一般是输入的控制信号其电压低电流小，比如传感器信号有的是0~20毫安的电流信号，如果不通过外部端子与其分开对接很容易造成干扰。这也是为什么外部还要接外端继电端子台的另一个原因之一。
