PLC与PLC之间的通信方式还是比较多的，每种通信方式的设置是有所不同的，今天和大家聊一下用两台FX2N型号的PLC通过RS485通信模块连接成一个N:N型的通信网络结构。下面我们说说如何对这种通信方式进行设置。
我们知道N：N型小型网络主要工业现场多任务复杂控制中，在网络内PLC充当着不同的“角色”，并要完成各自的控制“任务”，通过这种通信使它们之间相互联系、相互通信来完成共同控制的的“角色”。

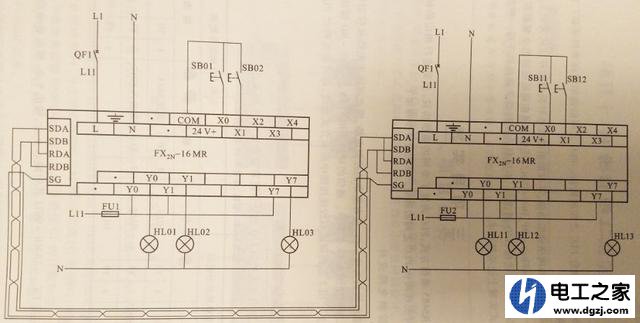

要完成这种N:N的通信，我们首先在硬件上要有FX2N-485-BD模块，然后要安装在PLC基本单元上。有了模块之后还要用一根2芯的屏蔽双绞线使主机和从机的SDA和RDA信号端子用一根线连接起来；然后把主机和从机的SDB和RDB信号线连接起来；最后把SG信号线端子连接起来，至此两台PLC通信的硬件就算搭建完成了，连线还算简单。

下面的任务就是对PLC中的参数和程序的设置，下面主要是对程序的编写，程序主要是主站控制程序和从站的控制程序，其参考程序如下图。

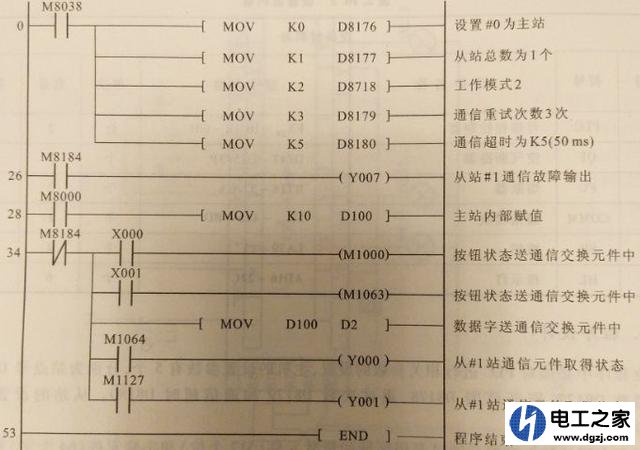

这是主站控制程序

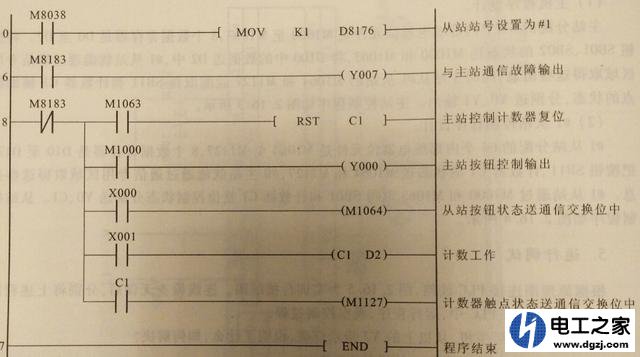

这时从站控制程序
在主从PLC程序里我们设置主机的参数一般有5个，分别是站点号D8176寄存器、从站总数D8177寄存器、刷新范围D8178寄存器，以上三个是属于“只写”特性的；后面这两个属于“读写”特性的即为重试次数D8179寄存器和通信超时D8180寄存器。那么PLC之间的数据交换是通过专用区域的位软元件和字软元件来完成的。对于通信来说，每个站都赋予了64个内部继电器位元件和8个数据寄存器子元件。对于每个站来说，它只能将要传输的内容写入自己所规定的范围内，也可以从其它站“索要”数据和位。至此参数设置就完成了。
