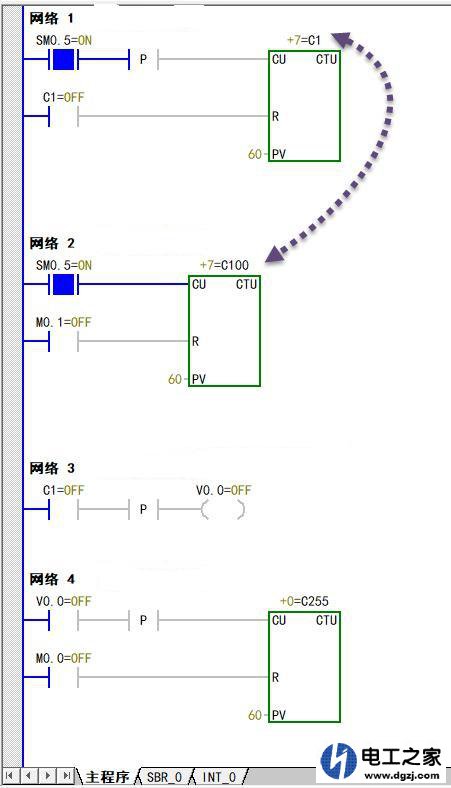

计数器应该说也是每种PLC中都存在的一个指令目录,以西门子PLC来说的话,计数器指令目录下边有,增计数器、减计数器、增减计数器以及高速计数器。 先简单介绍一下梯形图下的计数器指令和引脚: 这个图片上的CTU就是一个增计数器,所谓增计数器就是计数时候是不断的加1加1这样慢慢增大的,CU就是增计数信号的引脚,你要计数的变化量信号要引入这个引脚。下边的R就是复位计数器的计数值,比如最后C255处,M0.0如果接通,那么不管C255的当前值为多少,都会变为0,即C255=0。而下边的PV是一个预设值,这个值的作用是计数器的当前值计数到和PV值相等的时候,计数器的节点信号就接通,如图中网络3处C1的常开触点就会接通。 再来说一些计数器在编程使用中的注意事项: ①图中网络1处C1计数器的当前值是7,所以网络3处C1计数器的节点信号没有接通是off状态。---这里说明,计数器有线圈指令和节点信号,它们的命名必须一致!这样计数器计数到60的时候,网络3处的C1节点才能接通! ②图中网络1和网络2,C1=7,C100=7,他们都是由SM0.5触发的(1s的时钟脉冲信号),但是C100这里没有上升沿P指令,而C1处有上升沿指令,但计数的结果是一样的。---这里说明,计数器指令是不需要配个边沿指令也能准确的计数的! ③图片中可以看到我用了3个计数器指令,C1,C100,C255,其实计数器的编号比如C25,C36,随你高兴怎么起名字,但是在西门子200PLC中计时器的个数是有限制的编号只能在C0-C255这之间,如果你使用C256,则直接出现红色波浪线提示非法! 这里说了计数器编程使用中的3个注意事项了,再来看一个图片: (责任编辑:admin) |
