PLC中的PWM指令最终也是为了输出脉冲信号的，不过PWM在西门子200PLC中叫脉冲宽度调制指令。
就西门子200PLC来说它输出脉冲信号有2种指令，所以就这2中脉冲指令输出的脉冲信号来对比，更加具有明确的对比性！

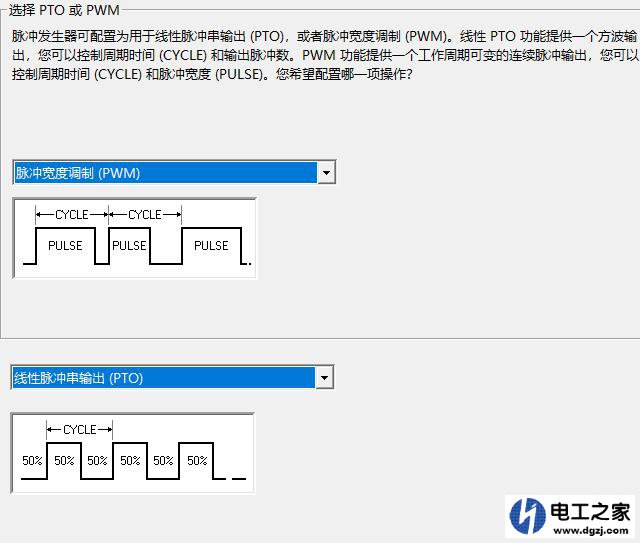

先来看一下向导里边的说明吧：

从这个图片，可以看到PWM脉冲信号的宽度，也就是占空比是可以调整的，而PTO线性脉冲图片上已然固定了占空比是50%，占空比的不同是这2种脉冲信号的最大不同。
既然来答题了，就顺便再多说一下这两个指令的不同，图片上说PTO线性脉冲指令是可以控制时间周期和输出脉冲的个数的；而PWM的最终作用其实是控制脉冲的占空比，这个指令本身不提供脉冲个数的控制。---其实,PT0指令对脉冲个数的控制，在程序中是通过速度的控制实现的，速度是1s内发出多少个脉冲。

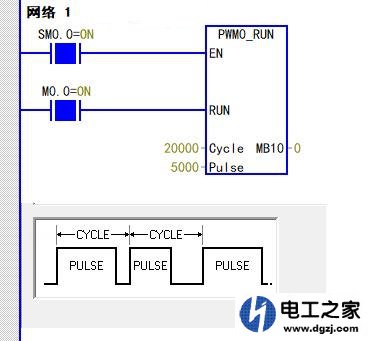

还是再来看一下PWM指令在程序中样子吧：

这个图片中RUN处的M0.0接通的话，向导中指向的比如Q0.0这个输出点就以周期20s，信号为1的时间5s，这样一个5/20占空比，连续输出一串脉冲信号，当RUN处不接通的时候，就不能输出脉冲信号了。所以，这个指令中是不能准确的控制输出脉冲的个数的。
就说这么多了，PWM脉宽调制，主要作用就是能让你自定义不同占空比的方波脉冲信号，而不是固定的50%占空比的脉冲信号，增加了PLC输出脉冲的多样性。 (责任编辑：admin)
