[D< D5542 K0]在三菱PLC编程中内容和使用情况

时间:2019-06-27 17:01来源:未知 作者:admin 点击:
在三菱PLC中这是一条触点比较指令,执行数值的比较,当条件满足时使触点置ON的触点比较运算开始的指令,你提出指令意思是当D5542数据寄存器的数值小于0的情况下导通,除了小于比

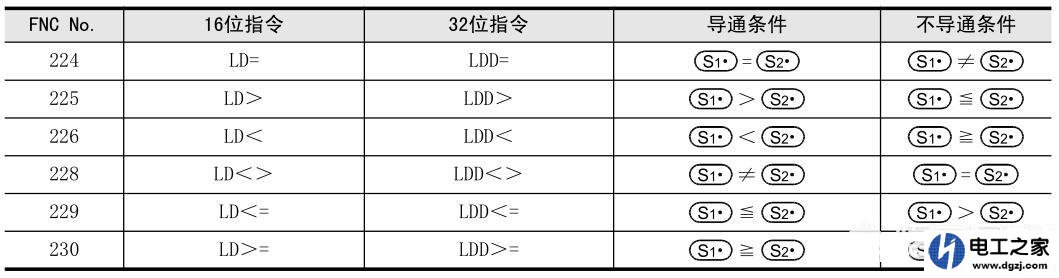

在三菱PLC中这是一条触点比较指令,执行数值的比较,当条件满足时使触点置ON的触点比较运算开始的指令,你提出指令意思是当D5542数据寄存器的数值小于0的情况下导通,除了小于比较,还有大于、大于等于、小于等于、等于、不等于的功能。小于号前面有个D代表是32位数据的比较指令。

[D< D5542 K0]在三菱PLC编程中内容和使用情况

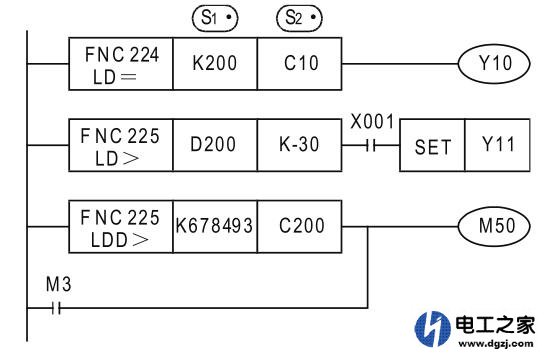

在PLC编程时需要注意的是,使用32位计数器进行比较必须用32位的指令,使用GX Works2、GX Developer编程时,不能输入≦和≧符号,≦是分成<和=,≧是分成>和=进行输入的。下面是程序举例:
[D< D5542 K0]在三菱PLC编程中内容和使用情况
计数器C10的当前值为200时,Y010被驱动,D200的内容为-29以上,且X001为ON时Y011被置位,计数器C200的内容比K678,493小时,或是M3为ON时,M50被驱动。在三菱PLC编程中除了触点比较指令可以对两个数据进行比较,还可以使用CMP指令比较2个值,将其结果(大、一致、小)输出到位软元件中。 (责任编辑:admin)
