三菱plc梯形图中数值转换说明

时间:2019-06-08 10:46来源:未知 作者:admin 点击:
三菱plc的梯形图的H78数制转换问题,首先一个数值无论是16进制、十进制还是二进制表示,其大小都是一样的只是描述显示的结果不一样。在三菱plc中H代表16进制主要用于指定应用指令

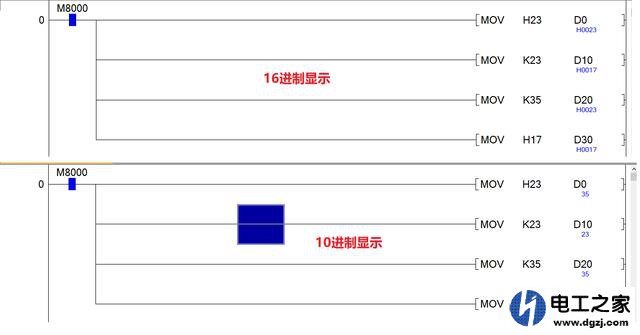

三菱plc的梯形图的H78数制转换问题,首先一个数值无论是16进制、十进制还是二进制表示,其大小都是一样的只是描述显示的结果不一样。在三菱plc中H代表16进制主要用于指定应用指令的操作数的数值,K代表十进制,主要用于指定定时器、计数器的设定值,除了这些还有浮点数E。在梯形图中没有16进制和十进制的换算,因为它们表达的结果都是一样的,但你可以在监控的时候选择16进制还是10进制的数据显示如下图:
三菱plc梯形图中数值转换说明

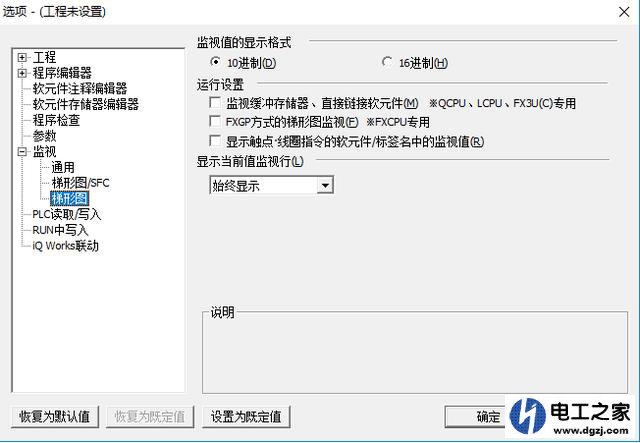

我们在plc的监控软件中设置中的监视值的显示格式修改为16进制,则数据在梯形的的监控模式下就是167进制显示。二进制如何转换,我们知道二进制数不是零就是1,那么可以采用位数来表达,如MOV D0 K4M0这条指令来完成,对应的位闭合就是1断开就是0了。知道了二进制数的转换就明白K2Y10的意思了,数据处了用D来表达外还能用位数的组合指令来表示。选项工程设置中的数据监视选择如下图所示,在监视中的梯形图选项中进行设置。
三菱plc梯形图中数值转换说明
最后那个D的负数怎么算,使用四则运算指令正常进行加减就是了,负数可以直接赋值、参与计算的,前提是注意16位指令的计算数值要求范围之内,否则结果会出错。
