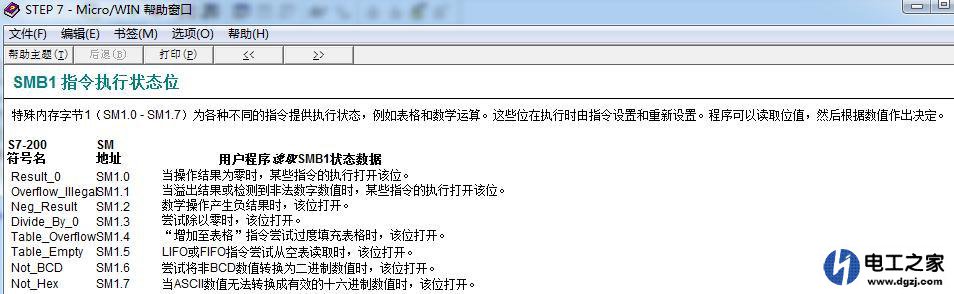

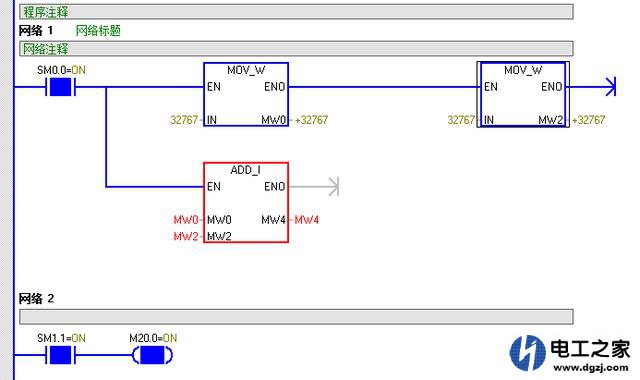

SM1.1是西门子200系列PLC中的特殊标志位，西门子官方已经对其作了定义，编程的时候我们只能引用，或者说只能读而不能写。在其编程软件的帮助文件中，我们可以查找到其具体含义，见下图：  SM1.1是检测到非法数据或者溢出结果时候，该位的状态将由０变为１。数据非法很容易理解，溢出－－水满则溢，存储空间装不下了就可以说是溢出。为了显示我研究问题是认真的，还是发程序监控图来说明问题，呵呵。  （为何在问答里边发的图片，就不能显示作者的水印呢？） 如图，ADD_I是整数相加指令，MW0和MW2中的内容相加后，得到的数据超出了MW4的最大存储范围，因此程序这里就报错了，顺便说一声是CPU运行后才报错的，在CPU没有用运时候编译检查时候，软件是不能发现这个错误的。求和的数据大于存储区的最大范围就叫做溢出结果，因此SM1.1此刻也就从0变成了１，M20.0也就被写1了。 (责任编辑：admin) |
