安川变频器SC过电流故障排除方法
SC故障是安川变频器较常见的故障。通常变频器内部的IGBT模块损坏是引起SC故障报警的主要原因之一；此外驱动电路损坏也会导致SC故障报警。安川在驱动电路的设计上，上桥使用了驱动光耦PC923，这是专用于驱动IGBT模块的带有放大电路的一款光耦，安川的下桥驱动电路则是采用了光耦PC929，这是一款内部带有放大电路，及检测电路的光耦。如果出现运行时电机出现抖动，三相输出电流或电压不平衡都会引发SC故障报警，如果报sc故障是由于驱动电路引起时，只要对驱动电路中的光耦、二极管、三极管等元件认真进行检查，一般都能查出损坏的元件，把这些损坏的元件加以更换，就能解决SC故障了。　

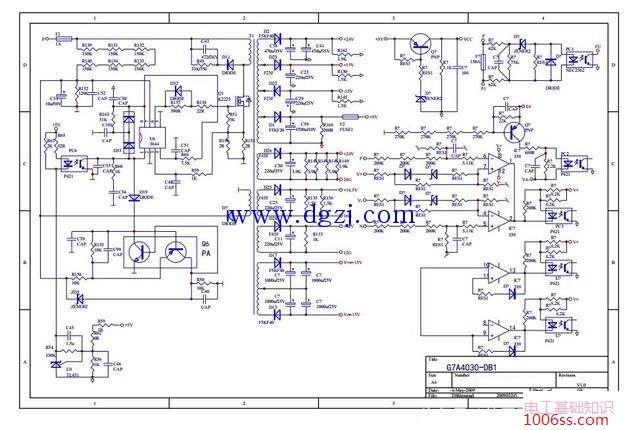

安川G7变频器内部结构原理图
