家庭配电箱除空开漏保还要配置什么

时间:2019-02-22 13:59来源:未知 作者:admin 点击:
空开 、漏保都是保证 用电 安全 的必备设备。 空开的作用是短路、过载保护;漏保与空开的最大区别是增加了漏电保护,但它一样有短路、过载保护功能。 保证 用电安全 最重要的是

空开、漏保都是保证用电安全的必备设备。
空开的作用是短路、过载保护;漏保与空开的最大区别是增加了漏电保护,但它一样有短路、过载保护功能。
保证用电安全最重要的是怎么选择合适的漏保与空开,怎么与线路匹配。一般来讲多数家用配电总线控制装漏保,支线控制装空开。也可以总线装空开,各主支线分别装漏保,主支线下的分支支线再装空开。
我们先说说空开选择。空开的选择可以看成选择合适的保丝丝,空开的作用和保险丝的作用是相同的,对线路的短路和严重过载起作用,只不过空开多了个分(关)/合(开)作用。所以最重要的是你选择的安培数与负载相对应,否则就起不了作用。
漏保也有空开的作用,但实际中过载或短路时都是空开起作用,这是因为漏保许多配电箱中都做主路控制,选择的安培数比空开大许多。
漏保的选择除去负载电流的大小外,这里特别强调两点:1.尽量选择2P的,如果是1P的就要特别注意零钱、火线不能装反,否刚起不了漏触电保护作用;2.家用漏保的漏电电流有30MA、20MA、10MA供选择,大部分安装的是30MA的,优点是轻微漏电(30MA以内)不会跳闸,省频繁跳闸的麻烦。但个人建议家用的选择10或20MA的,也就是说选择保护灵敏度更高的,这对家庭有心脏疾病和体弱成员的更加安全。只要线路做到位也不会经常跳。
现在家庭配电用的小容量漏电断路器是在断路器(空开)结构基础上增加了漏电保护功能的,即是说;在断路器(空开)的过载保护功能与短路保护功能基础上增加漏电保护功能组合而成的。如下图;
家庭配电箱除空开漏保还要配置什么

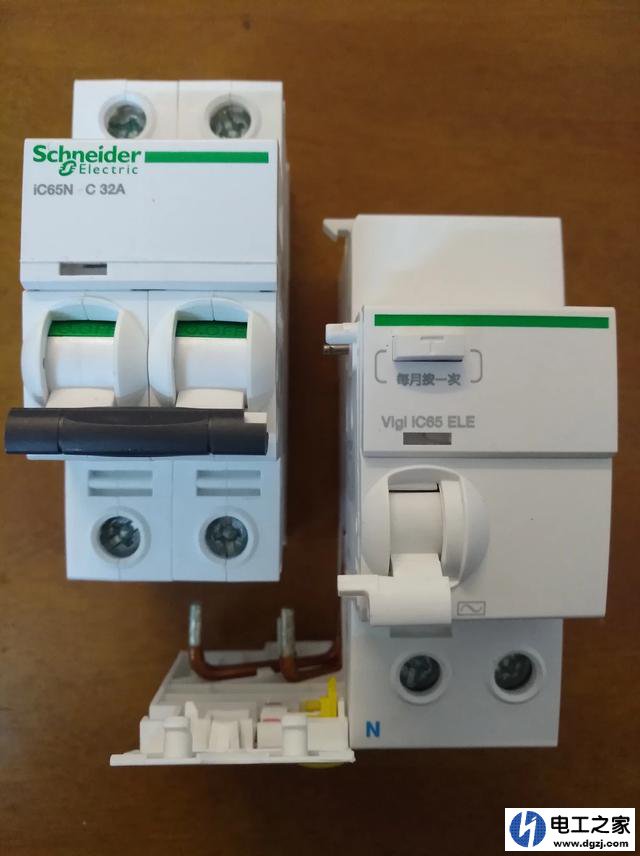

下图一是双极断路器(双极空开)与漏电保护器组合前的图、下图二是双极断路器(双极空开)与漏电保护器组合后的图。
再即是说;漏电断路器(漏保)要比断路器(空开)多出了漏电保护功能,那么从安全保护来说当然是漏电断路器(漏保)、要比断路器(空开)多出了漏电保护功能保护得更加安全。
但是在家庭配电中不但要满足保障安全用电需要、也要从配电箱的的容纳与控制安装成本几方面考虑,因此不可能也不需要每个独立回路都采用漏电断路器来保护。
当然;如果有条件又不计安装成本的话;那么当然是每个独立的各功能回路都采用漏电断路器来保护、要比上一级采用漏电断路器来保、下一级采用断路器(空开)来保护更加安全、更加缩小故障范围使运行更可靠。
我是专门替别人设备并监理低压配电的, 提问者提出这样的问题是否准备装修新房?如果你的经济稍为允许的话;我推荐你采用三级保护方式配电,就是说;总断路器按电源容量选用、它的下一级装设各个用电单元(如大厅、各个房间、厨房、卫生间等等)线路的漏电断路器、各用电单元另外装设小模数化配电箱装设各功能回路的断路器,这样的三级保护配电方式可以减少使用线管与缩短各功能回路的导线而减少导线用量,唯一就是安装多了漏电断路器与断路器及各用电单元的小配电箱,但是日后使用较为减少能耗及运行可靠、即使出现故障点也是局部故障较容易排除修复。
下图一的一二级配电箱上层是第二级保护的漏电断路器(因为总断路器是采用DZ20系列100A触点容量63A脱扣电流值的断路器体积较大不能装设在模数化配电箱内只能安装在模数化配电箱的顶部)。
说明;图一配电箱上层从左至右第一个是“德力西”电涌保护器、第二个是餐厅厨房线路的“施耐德”双极32A漏电断路器、第三、四、五、六个是四个房间(包括书房)的“施耐德”单极+N32A漏电断路器(双线分合的、至各用电单元线路布设三根6平方毫米截面积铜芯导线、即相线、零线、保护接地线到各用电单元的小模数化配电箱)。
模数化配电箱下层是二三级配电箱、从左至右第一个是大厅的“施耐德”双极漏电断路器,其余的是大厅的空调、地插座、插座、照明、多媒体、等功能回路的断路器及备用断路器。
下图二是各用电单元的小模数化配电箱中的一个,从这个小模数化配电箱看来、从左至右第一个是空调回路的双极25A断路器(它的出相线、零线、保护接地线均是4平方毫米截面积铜芯导线)、还有三个插座回路(其中一个是卫生间)单极16A断路器(它的出相线、零线、保护接地线均是2.5平方毫米截面积铜芯导线、每个插座回路最多装设4个插座)、一个是照明回路单极10A断路器(它的出相线、零线、保护接地线均是1.5平方毫米截面积铜芯导线)。
上述的配电方式虽然增多了漏电断路与断路器,但是大大提高配电的可靠性与减少线路损耗,而且减少线管与各功能回路导线用量还是值得你考虑的。
