配电箱的选用

时间:2020-09-05 22:37来源:未知 作者:admin 点击:
三相四(五)线380V电压、单相二(三)线220V电压配电箱来详解; 【一】总开关的选用; 总开关选用应该根据用户用电性质是三相380V还是单相220V、用电功率多少来申请电源性质与电源

三相四(五)线380V电压、单相二(三)线220V电压配电箱来详解;
【一】总开关的选用;
总开关选用应该根据用户用电性质是三相380V还是单相220V、用电功率多少来申请电源性质与电源容量,并匹配相应的电源导线并匹配相应脱扣电流值的总开关(断路器)。
说明一点;如果是用户是普通场所的话;总开关适宜装设断路器,如果用户是易燃粉尘、易燃物品场所的话;应该选用100mA及以下漏电保护电流脱扣值、并匹配电源容量脱扣电流值的漏电断路器,因为100mA及以下漏电保护电流脱扣值的漏电断路器、能够有效防止因接地电流产生的火花引发电气火災。

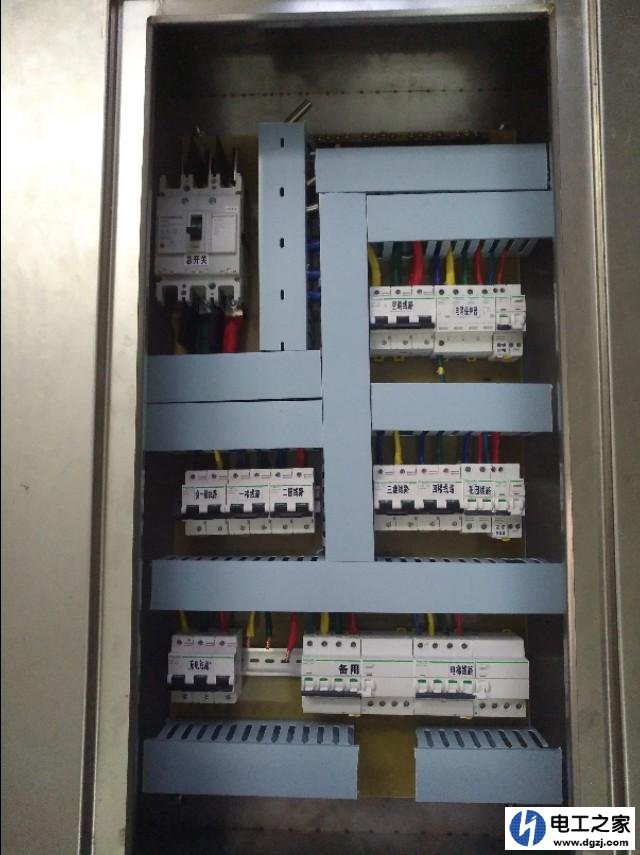

下图左上角是三相四(五)线电源的五层别墅总配电箱的总断路器;
配电箱的选用

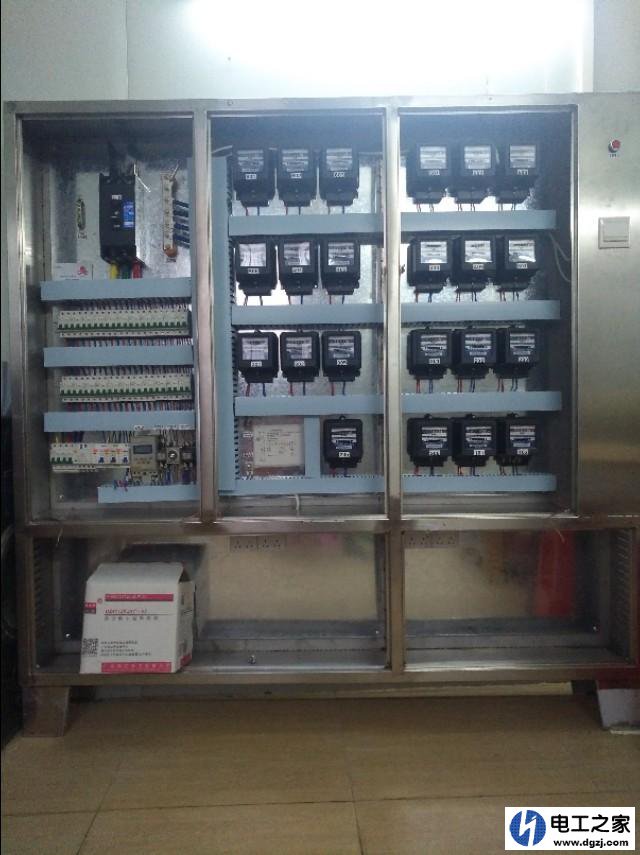

下图左上角是一栋出租楼的三相四(五)线电源的配电计量柜内的总断路器;
配电箱的选用
【二】各主配电线路断路器的选用;
选用各主配电线路断路器或漏电断路应该根据该配电线路的大概负载功率留有适当余量选择配电导线、之后就是按导线安全载流量匹配选用相应脱扣电流值的断路器或漏电断路器来保护导线安全。
如图一配电箱中上边一层除了左上角是总断路器之外、它的右边从左至右分别是空调线路断路器、电涌保护器、楼梯照明回路漏电断路器、中间从左至右是负一楼线路断路器、一楼线路断路器、二楼线路断路器、三楼线路断路器、四楼线路断路器、花园线路断路器、安防/多媒体用电漏电断路器,下边一层从左至右是两个汽车充电线路断路器、备用漏电断路、电梯线路漏电断路器。
【三】总断路器之后到各主配电线路断路器或漏电断路之后下一级就是各功能回路(如各照明回路、各插座回路、各空调回路、电热水器回路等等……)的断路器选用;
各功能回路的断路器也是根据该回路的用电功率留有适当余量来选择导线、之后就是按照导线的安全载流量匹配选用断路器或漏电断路来保护导线安全。

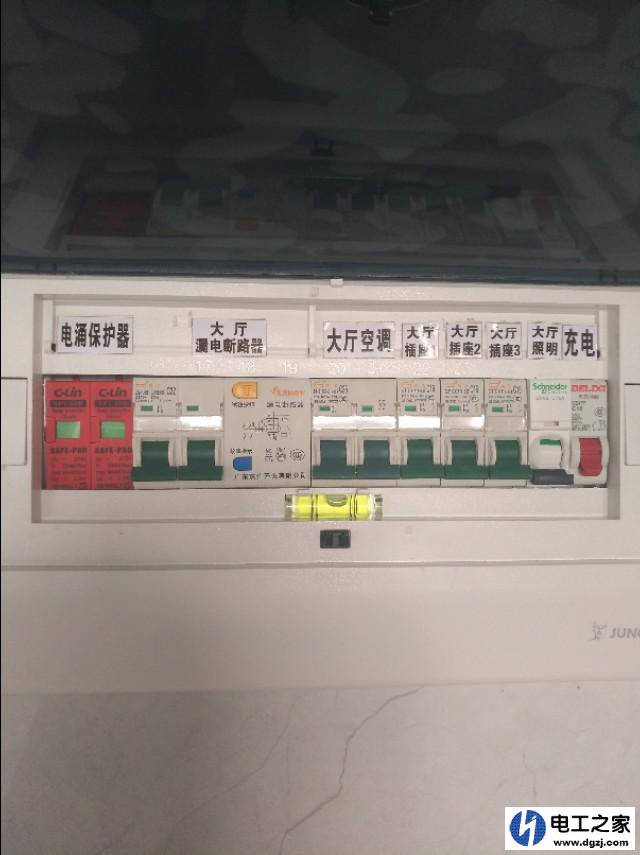

带有各功能回路断路器及漏电断路器的单相220V电压配电箱如下图;
配电箱的选用
以上三个图是同一个两层配电箱,上层从左至右分别是双极主断路器、餐厅/厨卫线路双极漏电断路器、三个房间单极+N线路漏电断路器。
配电箱下一层从左至右是电涌保护器、大厅配电双极漏电断路器、大厅空调回路双极断路器、大厅三个插座回路单极断路器、大厅照明回路单极+N断路器、电动车充电回路单极+N断路器。
纯各功能回路配电箱如下图;
上图是一个房间的配电箱,它从左至右是房间空调回路双极断路器、房间两个插座回路单极断路器、卫生间插座回路单极断路器、房间/卫生间照明回路单极断路器。(由于该用户是使用管道煤气热水器,因此没有电热水器回路,如果是使用电热水器的话;建议电热水器回路重复装设漏电断路器)。
总的来说;配电箱选用的断路器或漏电断路器的脱扣电流值、一定要匹配导线安全载流量才能保障导线安全、防止引发电气火災,这是“低压电气安装安全规程”规定的。
