配电箱的结构与用途

时间:2021-07-22 16:59来源:未知 作者:admin 点击:
我是一名工厂 维修 电工 ,我来分享一下我见过的 配电 箱。 1, 变压器 配电柜 ;(常见的室外变压器,室内配电柜)这是一个组合柜,是总开关柜,分开关柜, 电容 补偿柜。总开关

我是一名工厂维修电工,我来分享一下我见过的配电箱。

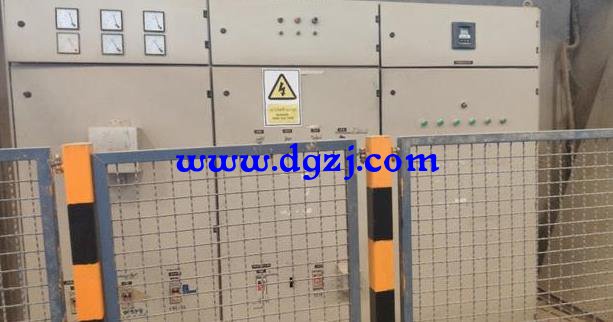

1,变压器配电柜;(常见的室外变压器,室内配电柜)这是一个组合柜,是总开关柜,分开关柜,电容补偿柜。总开关柜包括,三相电压电流显示,电能表计量,隔离开关,智能断路器。分开柜包括,电流指示与合闸指示,每个车间的短路器。电容补偿柜包括,功率因数表,补偿总隔离开关,短路器,接触器,三相补偿电容,一般630KVA的补偿柜有12组补偿电容。


2,车间配电总柜;整个车间的电力集中点,配电柜包括,三相电压与每个回路电流,本车间的计量表,隔离开关,每个回路的断路器。隔离开关管的作用是,隔离电源并有明显断开点。断路器的作用是,具有过流或短路,并可以带负荷断电。 (责任编辑:admin)
