15kW动力配电箱采用施耐德断路器如何选择
配电箱空开的选择和电动机控制柜中的空开选择不同,国家有相应的规范必须遵守。例如配电箱中某一空开的选择,通常确定所带的负载性质后按照保护负荷线路的原则选择空开。而不是按照保护电动机的原则选择空开,保护电动机的空开是设置在电机控制柜中。两者选择有差异,所以配电箱中的空开仅对负荷的线路负责,不对电动机负责。配电箱中空开的整定电流等于该线路的导线载流量,控制柜空开整定电流按照电动机额定电流的1.05~1.15倍选择。但有一原则不能变,负责电动机的空开整定电流值不能大于配电箱中负责该线路的空开电流整定值。
1、总负荷15kW
如果总负荷15kW,按照380V配电考虑,电流应该在30A左右,如果按照施耐德的断路器选择(此处按照EasyPact CVS系列),可以选脱扣电流为50A的断路器,壳架电流可以选择100A。
脱扣器类型可以选择,热脱口、磁脱扣或者热磁脱扣,不同类型的脱扣器适用于不同类型的负荷。
另外需要考虑的另外2个方面,
1)如果总负荷为15kW,又是动力箱,那么就需要考虑,这个箱子在消防时,是否需要强制切除,如果需要的话,进线断路器还需要增加联锁强切部件。
2)这个箱子是否带有消防负荷,如果带的有消防负荷的话,应采用双电源切换箱。
15kW动力配电箱采用施耐德断路器如何选择
2、支路负荷15kW
如果支路负荷15kW,又是动力配电箱的话,那这个按电动机考虑,15kW电动机额定电流在28.5A左右,如果按照施耐德的断路器选择(此处按照EasyPact CVS系列),可以选脱扣电流为50A的断路器,壳架电流可以选择100A,瞬时脱扣电流整定应在电动机启动电流的2——2.5倍,比如,本例中按28.5A考虑,那么他的整定电流应该在2~2.5x7x28.5=399~498A之间。

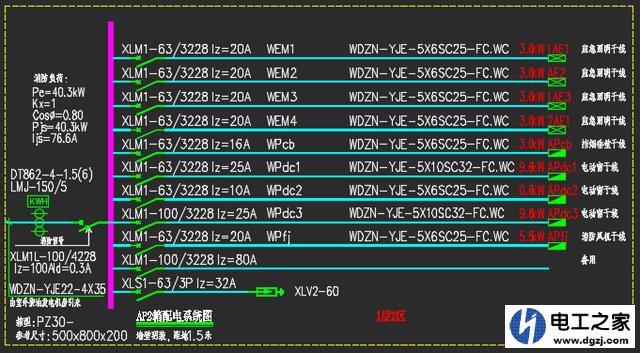

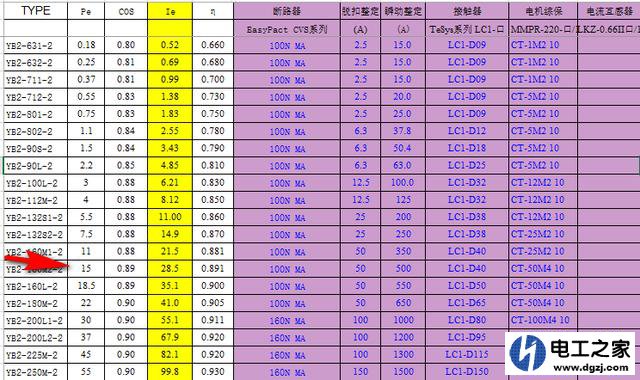

下图是我在设计的过程中总结的表格(施耐德)。
15kW动力配电箱采用施耐德断路器如何选择
