家庭配电箱最合理配置及接线图

时间:2018-06-25 09:50来源:未知 作者:admin 点击:
家庭 配电 箱最合理配置及 接线图 ①家中多为单相220v供电,总开为2P 空气开关 ,总开大小不是看进户线大小决定,主要看 电表 大小决定总开大小,也就是说电表才40A那总开必需40A,如果是

家庭配电箱最合理配置及接线图
①家中多为单相220v供电,总开为2P空气开关,总开大小不是看进户线大小决定,主要看电表大小决定总开大小,也就是说电表才40A那总开必需≤40A,如果是60安电表那总开也只能≤60A
②进户线大小根据电表大小决定的,每平方国标铜钱取8A为安全电流,那40A表40A÷8A=5平方,最低要5平方电线才能承载40A电流,但市面上没有5平方电线所以选≥6平方电为进户线,正常六平方就够了,60A电表60÷8=7.5平方,用十平方为进户线
③为什么要多个浪涌保护器呢?浪涌保护器功能有很多网上自己查,其实就是个防雷器,防止大电流通进家中,造成家中电器损坏,为什么一到打雷天气,家人老说关电视,拔插头,就是怕雷击大电流搞坏电器,而浪涌保护器就能帮你解决这个问题,打雷天气就不用怕雷击电器。
④建议支路全用漏保,漏保有空开所有空能又有漏电保护功能,对人身有保障,支路全用漏保安全性更高,不会造成一路停电全家都停电。漏保大小根据支路电线大小决定的,而电线大小根据电器功率决定的,两者没有直接联系,所以选漏保大小只能看电线大小,(http://www.dgzj.com/ 电工之家)保护好电线安全才能保护电器安全!那每平方电线取8A为安全承载电流。用1.5平方电线1.5*8=12A配10A漏保,最大使用安全功率10*220=2200w;用2.5平方电线2.5*8=20A配≤20A漏保,最大使用安全功率20A*220Ⅴ=4400W;用4平方钱4*8=32A配≤32A漏保,最大安全功率功32*220v=7040w;用6平方电线6*8=48A配40A漏保,40*220=8800w
⑤支路漏保安数不能大于总开安数,如果支路大于总开安数,你要考虑电表换大,之后进户线和总开相应换大,如果不换,支路使用电器功率大于总开时,支路不跳总空开老跳。
⑥总空开→浪涌保护器→支路全漏保。 总空开用2P(2位),浪涌(2位)家中配电箱多为18位,18-2-2=14位,现在剩下14位供六路漏保使用,正常单相电漏保1P(双路32A以下为2位)2P(3位)1P+N(2.5位),建议用5个1P双路漏保+中央空调2P漏保,合计2+2+2+2+2+3=13位,14-13=1位最后剩1位,如果你家不是18位型配电箱,似位数改变别的方案或删减浪涌保护器!

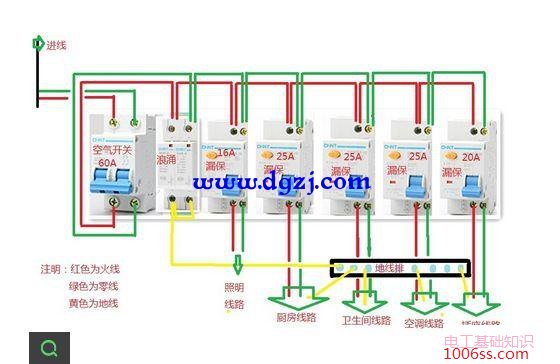

家庭配电箱最合理配置及接线图

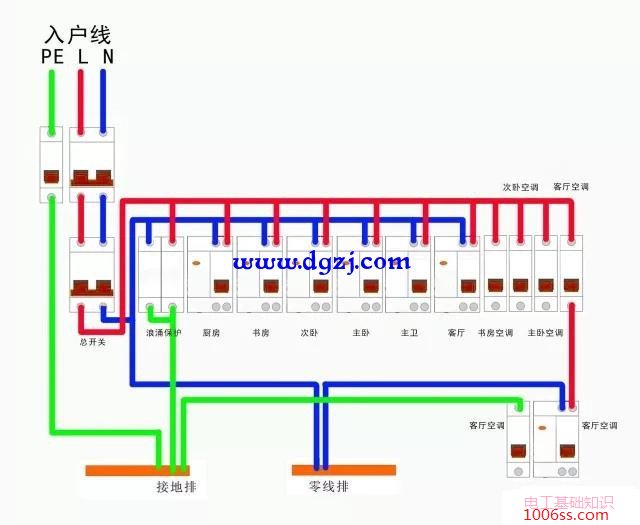

家庭配电箱最合理配置及接线图 (责任编辑:admin)
