配电箱及开关箱施工安装要点

时间:2013-10-14 20:55来源:未知 作者:admin 点击:
1.配电箱及开关箱的设置 (1)配电系统应设置总配电箱及分配电箱,实行分级配电。 (2)开关箱应由末级分配电箱配电。 (3)开关箱与控制的固定式用电设备的水平距离不宜超过
1.配电箱及开关箱的设置
(1)配电系统应设置总配电箱及分配电箱,实行分级配电。
(2)开关箱应由末级分配电箱配电。
(3)开关箱与控制的固定式用电设备的水平距离不宜超过3M。
(4)配电箱、开关箱周围应有足够二人同时工作的空间和通道,不得堆放任何妨碍操作、维修的物品。
(5)配电箱、开关箱应装设端正、牢固,移动式配电箱、开关箱应装设在坚固的支架上。固定式配电箱、开关箱下底大于1.3M,小于1.5M。
(6)配电箱内的的开关电器、插座应坚固,不松动、歪斜。
(7)配电箱、开关箱内的工作零线与保护地线不得混接。
(8)配电箱、开关箱内的连接线应采用绝缘线,接头不得松动,不得有外露带电部分。
(9)配电箱和开关箱的金属箱体、金属电器安装以及箱内电器的不应带电金属底座、外壳等必须作保护接地。保护零线应通过接线端子连接。
(10)配电箱、开关箱必须防雨、防尘、防砸。

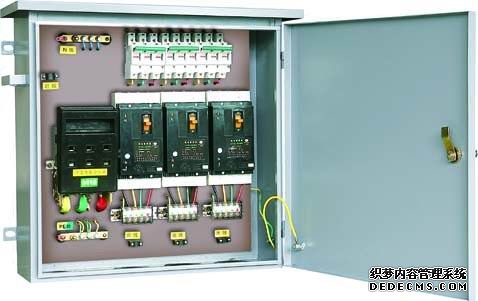

配电箱接线图
