卫生间等电位怎么接线?标准卫生间等电位图片

时间:2019-03-18 09:11来源:未知 作者:admin 点击:
卫生间等电位怎么接线?标准卫生间等电位图片 现在卫生间都有等电位盒,很多人不懂用途,不懂它的重要性,就直接把它封了,等电位接线正确方式是用4平方的单芯铜线将卫生间洗手

卫生间等电位怎么接线?标准卫生间等电位图片
现在卫生间都有等电位盒,很多人不懂用途,不懂它的重要性,就直接把它封了,等电位接线正确方式是用4平方的单芯铜线将卫生间洗手盆,水龙头,金属门框,金属挂件全部连到等电位盒的地线上,当其中一样有漏电发生,电流直泄入大地,人体和大地是连为一体,不存在电位差,人体几乎无电流通过,保证人生安全。所以等电位一定要接好,万一外面水管漏电,就会发生触电事故
用2.5平方毫米的黄绿色线穿管将卫生间所有龙头、金属盆、地漏、热水器、插座接地线、金属集成吊顶等进行联结,漏电保护器确保漏电动作。
首先根据管道外径的大小选择相应规格的专用抱箍(抱箍内径等于管道外径),抱箍材质应为镀锌扁钢或铜带,厚度满足强度要求。
然后将抱箍套在管道上,通过相应规格的螺拴、螺母及弹簧垫圈与等电位联结线连接牢固,安装时要将抱箍与管道的接触表面刮拭干净。
施工完毕后应测试导电的连续性,导电不良处应及时补作跨接线。金属管道连接处一般不需加接跨接线。给水系统的水表应加接跨接线,以保证水管的等电位联结和接地的有效;金属管道的金属保护套管应与金属管道跨接连接。
等电位有个接线端是直接接在建筑物的钢筋上的,然后这个钢筋是直接接在户外的接地母线的!

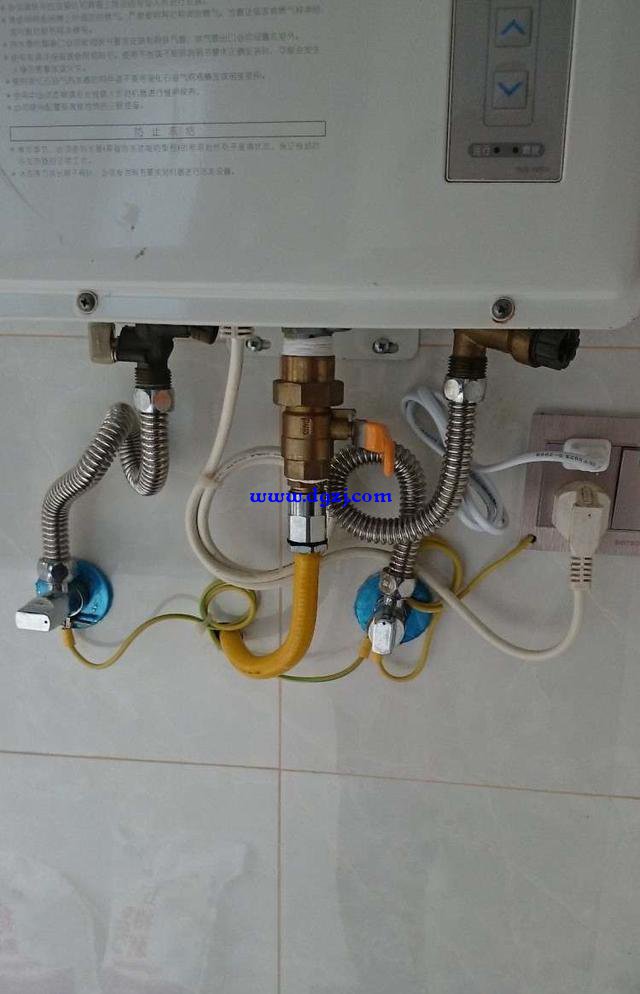

卫生间等电位怎么接线?标准卫生间等电位图片

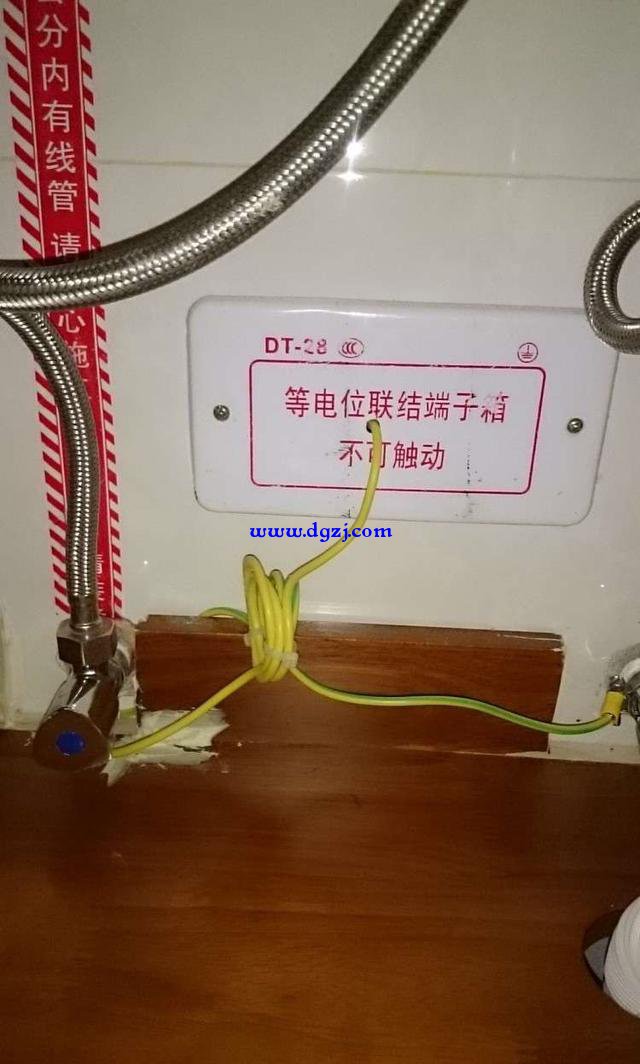

卫生间等电位怎么接线?标准卫生间等电位图片

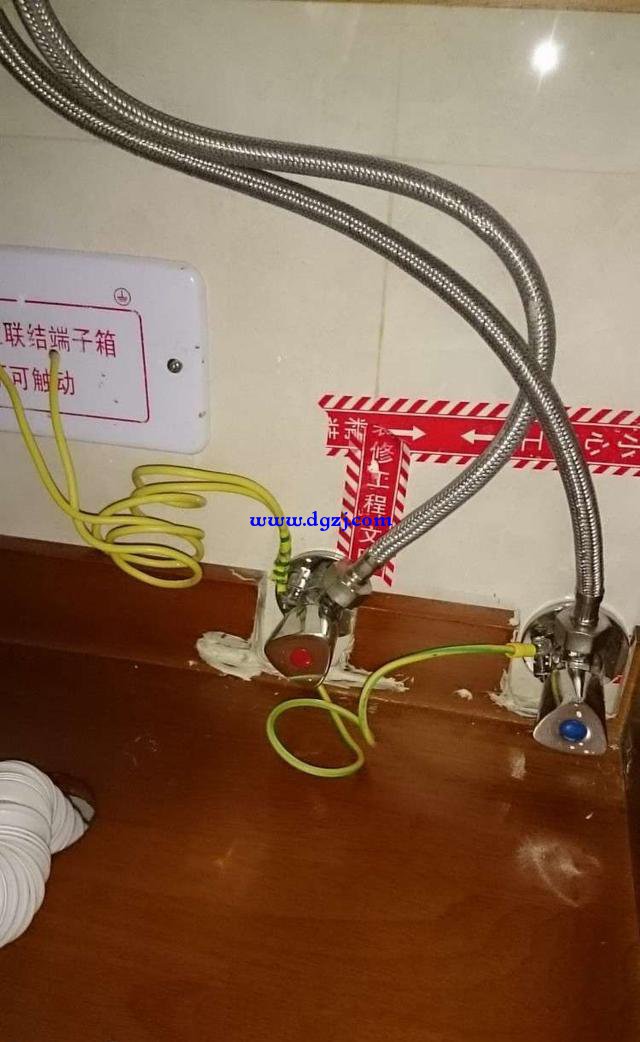

卫生间等电位怎么接线?标准卫生间等电位图片

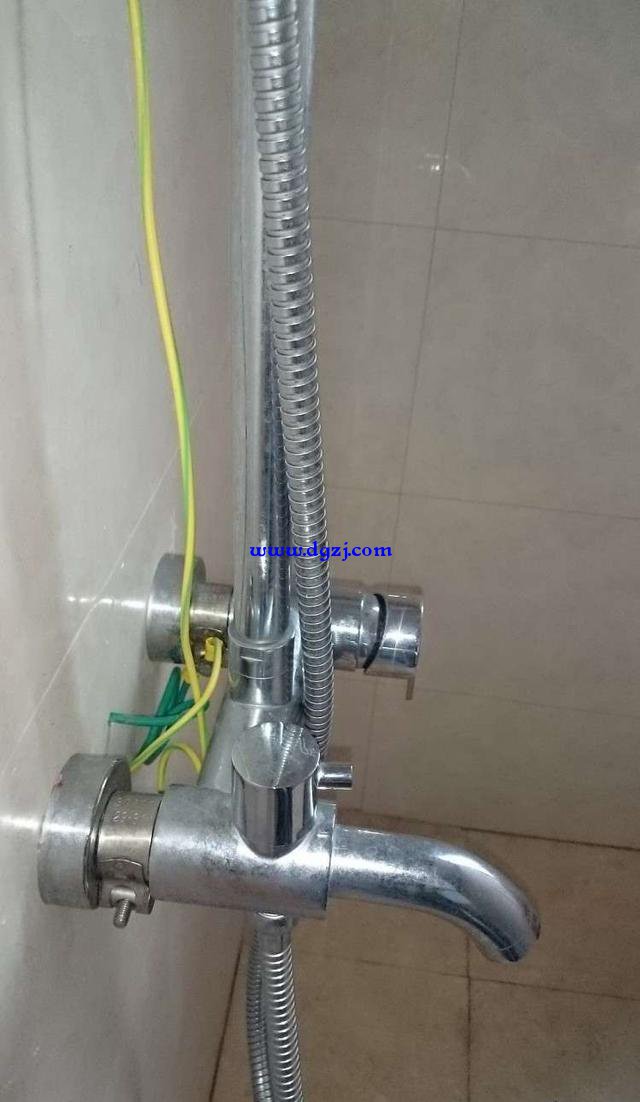

卫生间等电位怎么接线?标准卫生间等电位图片
