屋面避雷线安装常见问题图解

时间:2019-01-02 13:15来源:未知 作者:admin 点击:
屋面避雷线安装常见问题图解 1)扁钢与扁钢的搭接,焊接少于3个棱边。 2)圆钢与圆钢的搭接,单面焊接。 3)利用金属钢管栏杆做为避雷线,其管壁厚度和截面积达不到设计要求。

屋面避雷线安装常见问题图解
1)扁钢与扁钢的搭接,焊接少于3个棱边。
2)圆钢与圆钢的搭接,单面焊接。
3)利用金属钢管栏杆做为避雷线,其管壁厚度和截面积达不到设计要求。
屋面避雷线安装常见问题图解
1、避雷带为扁钢时,搭接处底部不宜焊接,常见只焊两个边,不符合规范要求。最好是四边均焊接,以免空气进入产生锈蚀。
屋面避雷线安装常见问题图解
2、避雷引下线搭接部位单面焊接,底部未焊。原因为平行搭接造成底部不宜焊接。搭接部位宜上下搭接便于焊接。
屋面避雷线安装常见问题图解

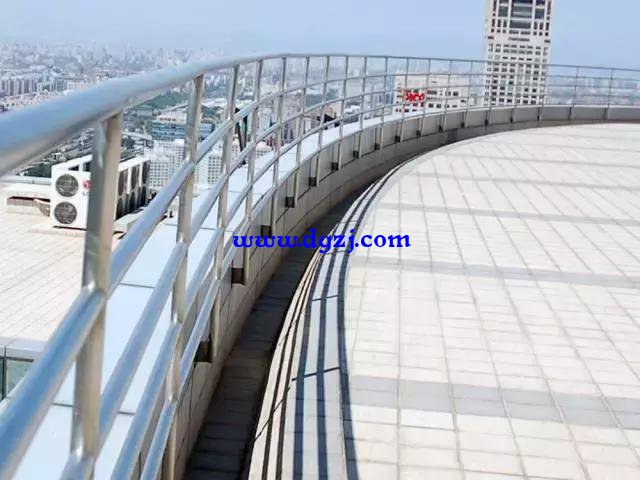

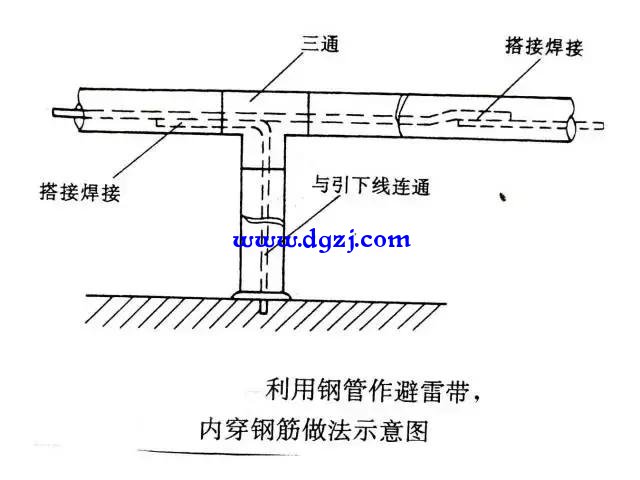

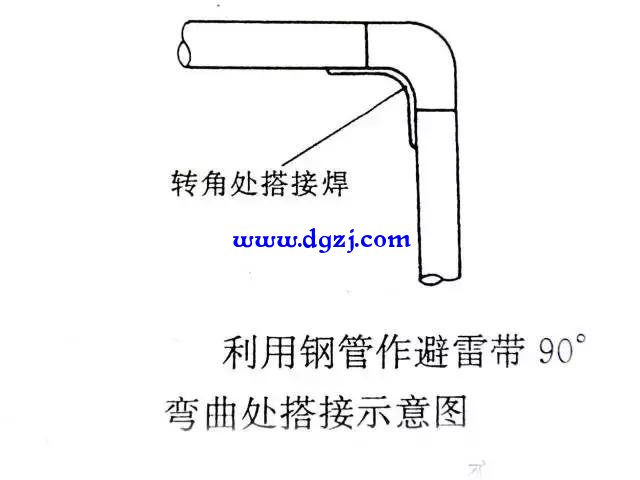

3、不锈钢管金属栏杆一般管壁较薄,截面积达不到避雷带设计的要求,尤其是在连接处,更是薄弱环节,应在其连接处做加强处理,确保在遭到雷击时安全泻流。
屋面避雷线安装常见问题图解
屋面避雷线安装常见问题图解
屋面避雷线安装常见问题图解

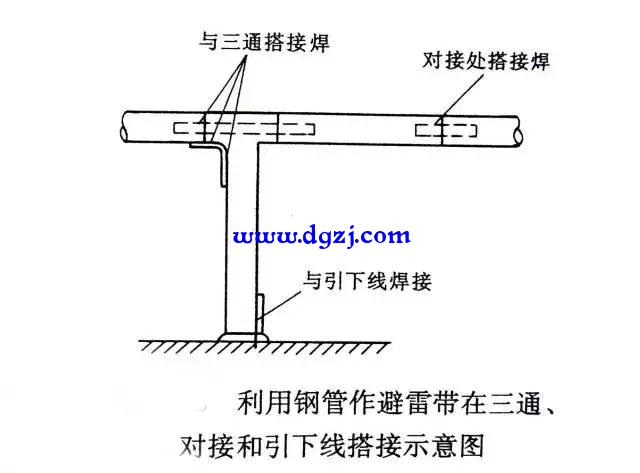

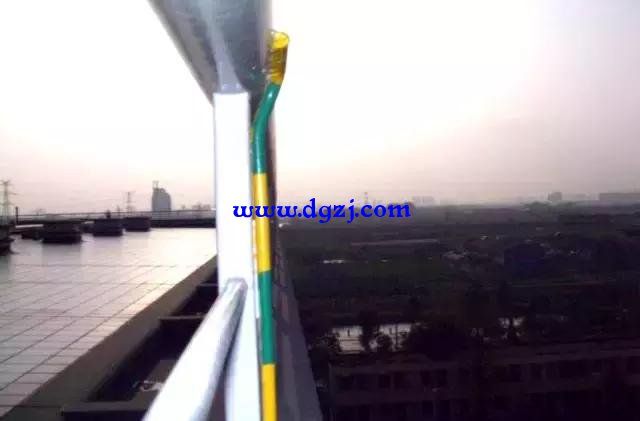

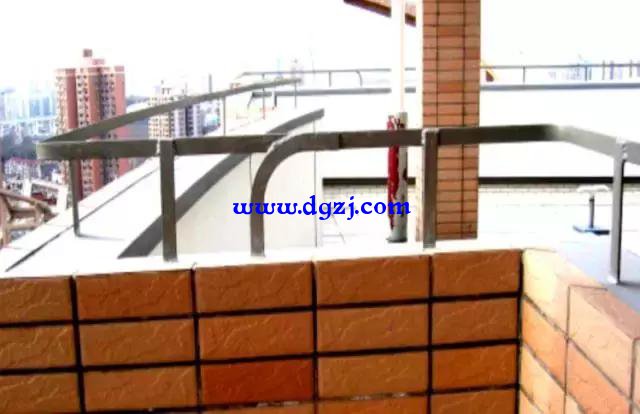

金属栏杆避雷接地示例
屋面避雷线安装常见问题图解
屋面避雷线安装常见问题图解
高出屋面金属物体和非金属物体避雷安装的质量控制及工艺
屋面上常有设备或设施高出避雷针或避雷网,超出其避雷保护范围之外时,应采取相应的防雷措施,以确保安全。
JGJ16-2008 11.3.2 (设计规范)
引出屋面的金属物体可不装接闪器,但应和屋面防雷装置相连。
在屋面接闪器保护范围之外的非金属物体应装设接闪器,并应和屋面防雷装置相连。
屋面透气管避雷接地连接示例
屋面避雷线安装常见问题图解

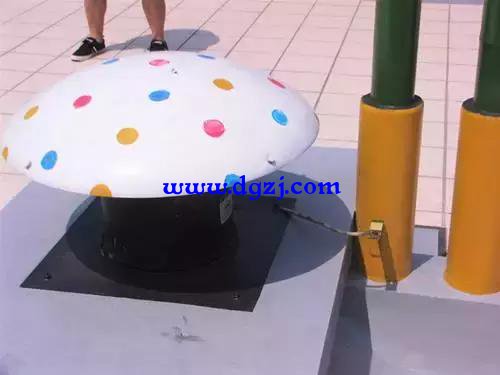

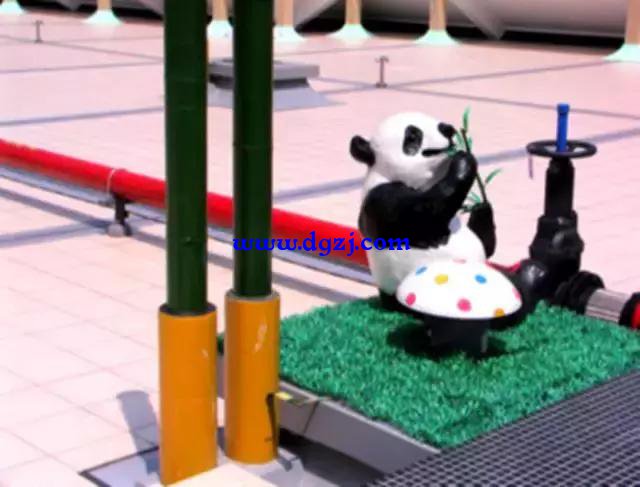

1、透气管引出接地扁铁与避雷线连接
屋面避雷线安装常见问题图解
2、透气管引出接地扁铁与避雷线连接
屋面避雷线安装常见问题图解

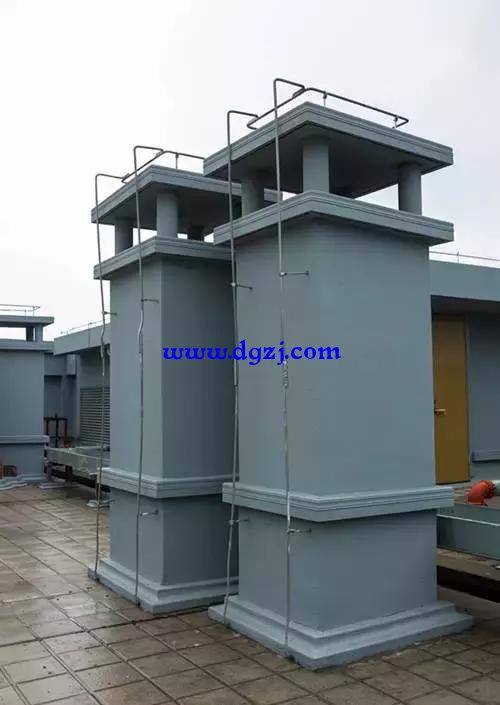

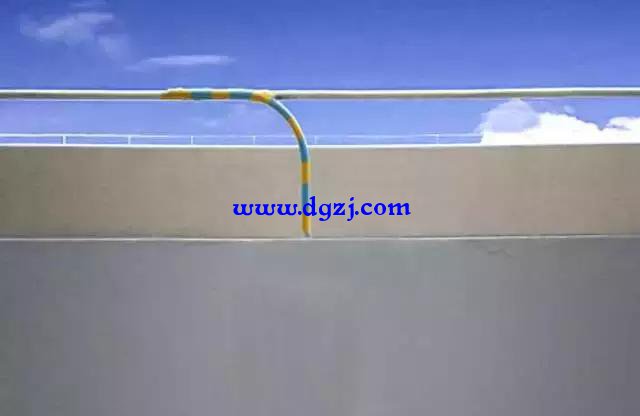

3、高出屋面避雷带的非金属突出物,如烟囱、天窗、通气管等不在保护范围内时,应在其上部增加避雷带或避雷针保护,避免雷击造成损害。
屋面避雷线安装常见问题图解

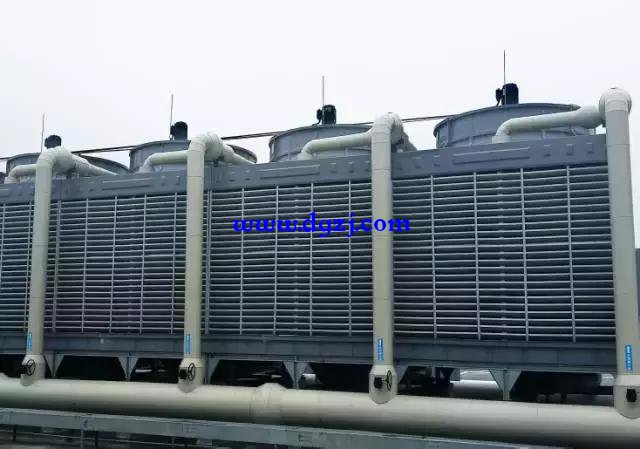

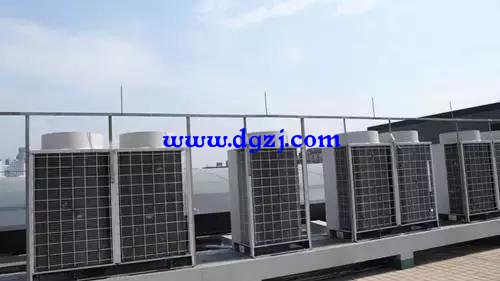

4、高出屋面的设备在其上部安装避雷带或避雷针做防雷保护。
屋面避雷线安装常见问题图解

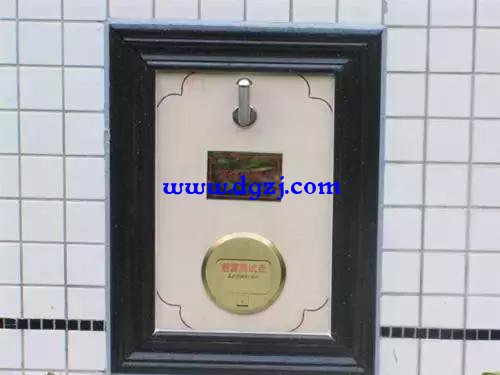

5、室外防雷测试点安装示例
屋面避雷线安装常见问题图解

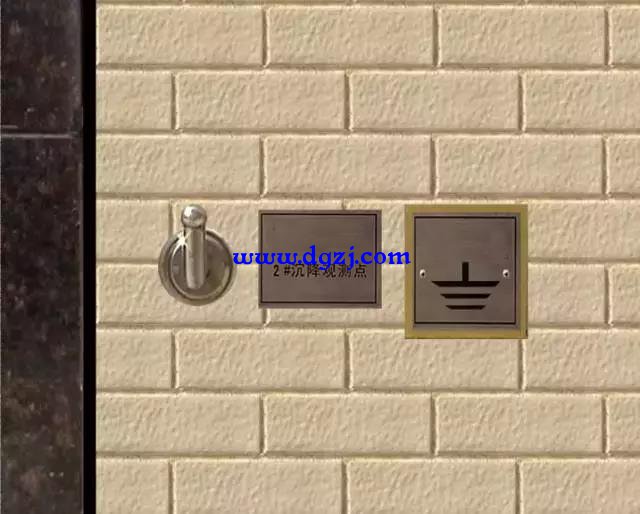

防雷接地按设计要求在室外距地面500mm处设测试点。
屋面避雷线安装常见问题图解
