2018 电工 操作证实操原理及分析 三相负载的连接 一、实操目的 1、掌握三相照明负载的连接; 2、掌握负载相电压和线电压的测量方法; 3、掌握单股或多股导线的一字和T字连接; 4、

2018电工操作证实操原理及分析
三相负载的连接
一、实操目的
1、掌握三相照明负载的连接;
2、掌握负载相电压和线电压的测量方法;
3、掌握单股或多股导线的“一”字和“T”字连接;
4、掌握用电工胶布进行绝缘处理的方法
5、掌握移动设备使用前的安全检查。
二、实操内容

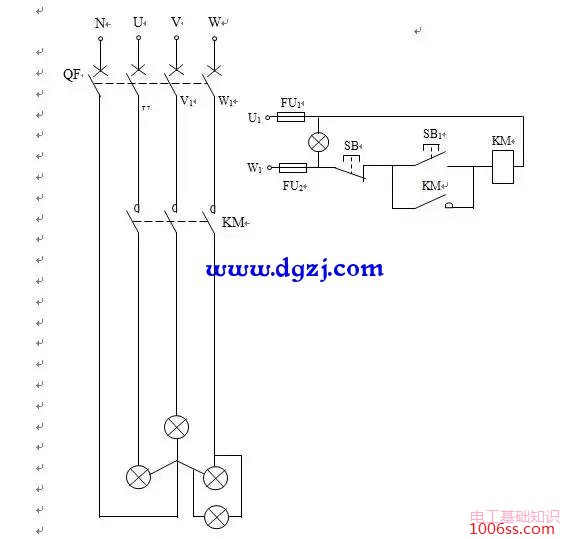

(一)按图接线
2018电工操作证实操原理及分析
1、 选择和检查元件
此线路负载灯用普通白炽灯(见柜体反面),可通过测量电阻的方法判断其好坏。控制线路的指示灯用彩色氖灯(柜门上),该灯不能用万用表测量其电阻值。
2、 接线工艺
主线路用黄、绿、红分相连接。布线横平竖直,无压绝缘现象,每个螺钉最多只能压两个线头,且无反圈及露铜现象。遵循从上至下,从左到右,先串后并的原则。

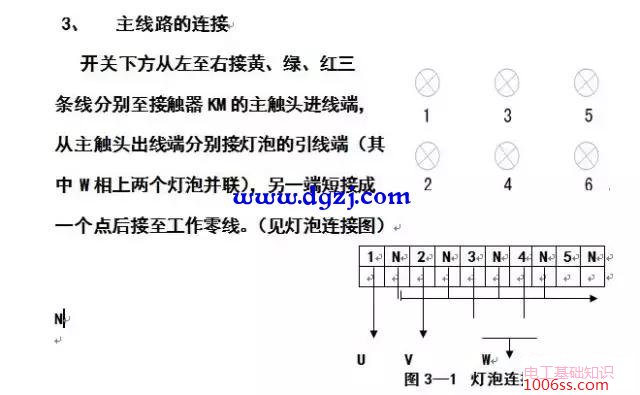

2018电工操作证实操原理及分析
1、 控制线路的连接
从W1相出发接熔断器FU2 FU2的出线接常闭按钮SB SB的出线端接常开按钮SB1 SB1的出线端接接触器线圈KM KM的出线端接熔断器FU1 FU1的出线端接U1相。将自锁KM常开并在常开按钮SB1两端。最后接指示灯。
(二)电压测量(初学者必在指导教师的监护下进行)

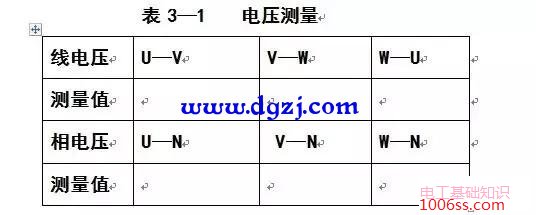

线电压测量:选好万用表电压量程(500V或1000V),将探针分别测两根火线U、V;V、W;W、U将读数填入表3—1中。
相电压测量:选好万用表电压量程(250V或500V),将探针分别测火线和零线。并将数据填入表3—1中。
2018电工操作证实操原理及分析
(三)导线的连接
掌握单股线的“一”连接、“T”字连接及多股线的连接。参见附录三。
(四)移动电气设备使用前的安全检查
1、 手电钻使用前的安全检查
手电钻的日常检查至少应包括以下项目:
(1)外壳、手柄是否有裂缝和破损;
(2)保护接地或接零线连接是否正确、牢固可靠;
(3)电缆线及插头是否完好无损;
(4)开关动作是否正常、灵活,有无缺陷、破裂;
(5)电气保护装置是否良好;
2、 电焊机使用前的安全检查
(1)应用三芯电缆软线,外皮不应有明显的破损;
(2)外壳应有保护接地,并装有漏电保护器
(3)内部线圈与外壳必须有良好的绝缘
实操五 带电流测量的点动控制
一、实操目的
1、掌握电流互感器的使用;
2、掌握点动控制的连接;
3、掌握触电急救的方法;
4、熟悉灭火知识;
5、掌握接地线的类型与连接。
二、实操内容
(一) 电器元件识别
1、电流表
此系安装式电流表,多用在配电屏上,为直读式仪表。一般与电流互感器配合使用。如30/5的电流表需配30/5的电流互感器。判断电流表的好坏,可用万用表的欧姆档测量电流表线圈有无断开。
2、电流互感器
作用:将高电压电流或低电压大电流变换为低电压小电流,供给测量仪表和继电保护装置,并将测量仪表和继电保护装置与高电压电路隔离开来。电流互感器的二次电流一般为5A,也有1A的。
类型:根据线圈型式有贯穿式、母线式、装入式、穿墙式、线圈式、瓷箱式。本实操室使用的是母线式(空心)。
2018电工操作证实操原理及分析

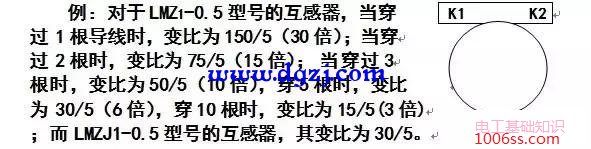

为了测量准确,一次绕组电流的选择原则:根据配电屏上仪表量程或负载大小确定电流互感器的变比,即改变一次绕组的匝数。

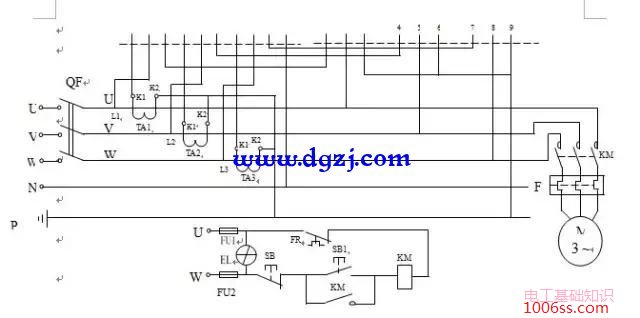

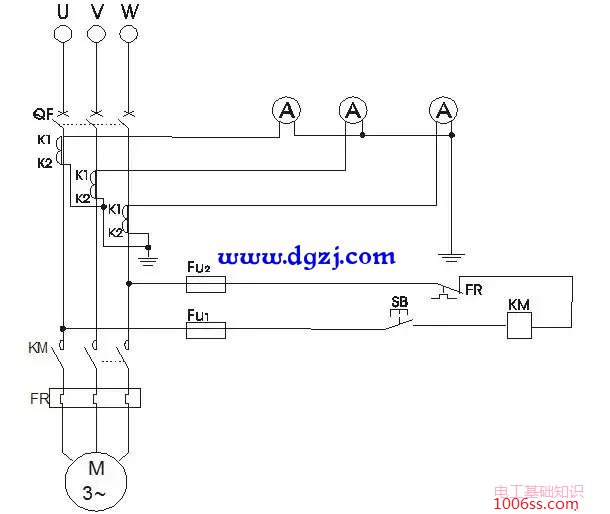

(一) 按图连接(见原理图)
1、主线路的连接
从开关下方U-V-W相三根线与电流互感器L1端连接(对于空心互感器而言,火线应穿过互感器,并根据变比,穿心5匝;) 从L2端的出线进接触器主触头KM 从主触头KM出线接至继电器的热元件FR 从热元件出线端接至电动机
2、电流表的连接
将电流表引线1A1、2A1、3A1分别接电流互感器的二次侧首端K1,电流表引线另一端1A2、2A2、3A2短接和保护接零(地)相连。互感器的二次侧末端K2应与保护接零(地)相连。
3、电动机联接
电动机接法有两种,Y和Δ接法,具体采用哪种联接形式,应根据电动机的额定电压与电源的线电压来决定。
本实操室设备采用的电动机是Δ接法的电动机,6个出线端已从接线盒分两根电缆引出,一根为首端,一根为末端。为了帮助学员掌握两种接法,实操时两种接法都要求做。
Y形接法:将电动机首端分别接在热继电器出线端,末端连在一起。
Δ形接法:选一根电缆作为首端分别接至热继电器出线端,另一端接法为:与U相相通的绕组接到V相上,与V相相通的绕组接到W相上,与W相相通的绕组接到U相上。
4、控制线路的连接
从开关下方U相接至熔断器FU1 从FU1的出线端接至按钮SB(常开) 从SB出线端接至接触器线圈KM(进线端) 从接触器线圈KM(出线端)接至热继电器的常闭触点FR(96号端) 从FR的出线端(95号端)接至熔断器FU2 从FU2出线端接至开关下方W相。
2018电工操作证实操原理及分析
(一) 检查控制线路(通电前的检查)
在断开电源的情况下,用万用表的欧姆档(指针表宜用R100档,数字表宜用2K的档位)检查控制线路。将表笔放置开关下方U、W相,按下按钮SB,阻值应为接触器线圈的阻值。
故障判断:
(1)阻值若很小(接近零)则说明有短路故障,出现此种故障切莫送电。
(2)若无阻值则说明有开(断)路故障,出现此种故障,首先检查
熔断器是否熔断,其次检查热继电器常闭触点有无接错或已断开,若不是上述故障,则需用万用表逐步沿线查找。
(二) 通电试车
若无故障时,可通电试车。切莫自行送电,试车时,必须有指导教师在旁监护。
(三) 安全接地
1、柜体接地
指实操柜本体的保护接地。此处保护接地实质为保护接零。本实操室采用三相五线制供电,其柜体已与保护零线相连,在柜体反面可见到一条黄绿双色线。参加实训的学员在实操前检查此线连接是否可靠,若有松动,请恢复,保证此线接触良好。
2、电动机接地
指电动机外壳的接地。电动机已引出一根黑色线(与电缆捆在一起),将此线与柜体接地螺钉(本实操柜正面左上/下方)相连。
3、电流互感器二次侧的接地
将互感器二次侧末端K2与柜体的接地螺钉相连,防止高压窜入低压的危险。
(四) 触电急救(见实操一。)
(五) 灭火器的模拟操作(见实操一)
三、思考题
1、当电动机为星形接法时:线电流 相电流,线电压 相电压。当电动机为三角形接法时;线电流 相电流,线电压 相电压。
2、当电动机转速异常或有嗡嗡声时,应判断为 运行,这时应立即 电源。首先用万用表检查电动机绕组是否 或 。
3、当电动机为Y或Δ接法时,若按下按钮接触器吸合而电动机不转是什么原因?
4.如何改变三相异步电动机的转向?
实操六 两地控制
一、实操目的
1、掌握两地控制的连接;
2、掌握电动机的三角形接法
3、掌握电动机绝缘电阻的测量方法
4、掌握低压电源停电、送电的操作顺序
二、实操内容

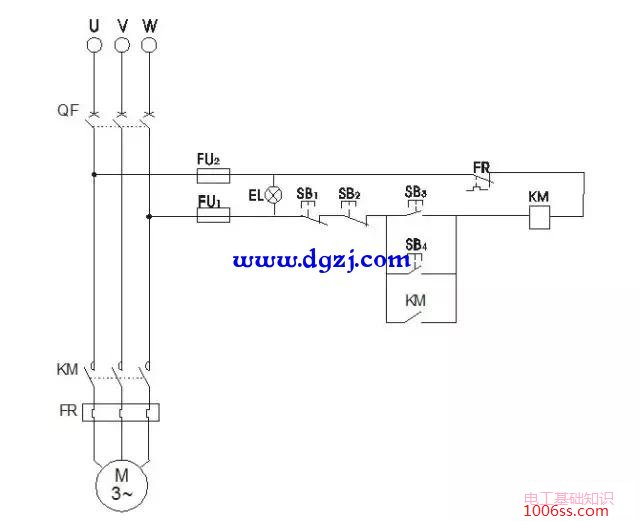

(一)按图装接
2018电工操作证实操原理及分析
1、控制线路的连接
从开关下方W相出发接熔断器FU1 FU1的出线端接常闭按钮SB1 SB1的出线端接常闭按钮SB2 SB2的出线端接常开按钮SB3 SB3的出线端接至接触器线圈KM KM的出线端接热继电器常闭触点FR的96号 FR的出线端95号接至熔断器FU2 FU2的出线端接U相;将常开按钮SB4并在常开按钮SB3两端;将接触器常开触点KM并在常开按钮SB4两端;最后接指示灯。
2、检查控制线路(通电前的检查)
在断开电源的情况下,用万用表的欧姆档(指针表宜用R100档,数字表宜用2K的档位)检查控制线路。将表笔放置开关下方U、W相,按下按钮SB3,阻值应为接触器线圈的阻值;按下按钮SB4,阻值应为接触器线圈的阻值;按下KM,阻值应为接触器线圈的阻值。(注:未接电动机时)。
3、电动机绝缘电阻的测量(见实操二)
4、低压电源停电、送电操作
在模拟板上进行,掌握隔离开关与操作开关的操作顺序。
送电顺序:先合隔离开关,后合操作开关。
停电顺序:先拉操作开关,后拉隔离开关。
特别提示:在考试操作过程中,只要故障灯亮,(即操作顺序错)此项不得分。
三、复习与思考
1、按下SB3或SB4,电动机启动后以停机,是什么原因?
2、按下SB3或SB4,电动机发出“嗡嗡”的响声,是什么原因?此时若不及时切断电源会发生什么后果?
3、在停送电操作过程中,若不遵循操作顺序会带来哪些后果?
实操七 接触器联锁的正、反转控制
一、实操目的
1、掌握电动机正反转控制的连接
2、掌握电动机线电压、相电压的测量
3、掌握电动机线电流、相电流、零序电流的测量方法
4、掌握照明线路故障检修的操作程序
二、实操内容
2018电工操作证实操原理及分析
(一)元件选择和检查
根据原理图选一个漏电开关,两个接触器,一个热继电器,三个按钮,一个指示灯,两只保险。元件判别方法前已所述。
(二)按图装接线路

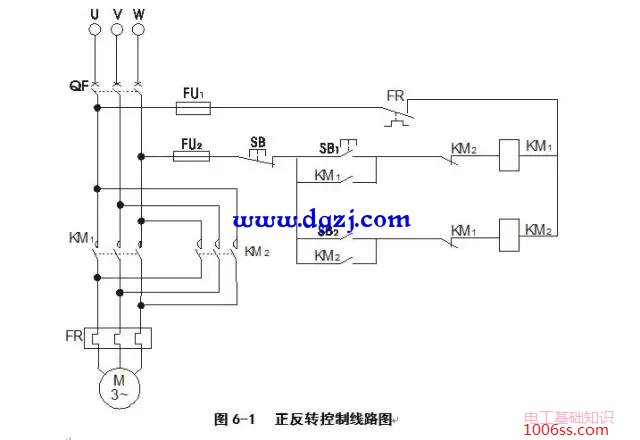

1、控制线路的连接
从W相出发接熔断器FU2 FU2的出线端接常闭按钮SB SB的出线端接常开按钮SB1 SB1的出线端接至接触器KM2的常闭(互锁) KM2的常闭出线端接至接触器线圈KM1;将KM1的辅助常开触点并在常开按钮SB1两端(自锁);
从SB的出线端接至常开按钮SB2 SB2的出线端接 KM1常闭触点 KM1常闭触点的出线端接至接触器KM2线圈 ; 将KM2的辅助常开触点并在常开按钮SB2两端(自锁);
合并线圈KM1、KM2的出线端接至热继电器常闭触点FR的96号 FR的出线端95号接至熔断器FU1 FU1的出线端接U相。
2、主线路的连接
从开关下方引出三条相线分别至KM1主触头 从KM1主触头出线至热继电器的热元件 从热继电器的热元件的出线接电动机M(训练时电动机可接成Y,实际中按电动机铭牌的规定接)。
从KM1进线方依次引出三条线至KM2主触头(相序不变,即U对U,V对V,W对W相) 从KM2出线引出三条线至KM1的主触头的出线,(此时注意相序的调整,只需对调其中两根线即可)。
(三)检查线路(通电前的检查)
1、控制线路的检查
在断开电源的情况下,用万用表的欧姆档(指针表宜用R100档,数字表宜用2K的档位)检查控制线路。
(1)将表笔放置开关下方U、W相,分别按下SB1和SB2,若测得电阻为接触器线圈电阻时,说明第一、二回路接线正确。
(2)将表笔放置在FU1和FU2的出线端,松开一个保险,分别手动按下KM1和KM2,同样可测得接触器线圈电阻,若无反应,说明自锁触点末接好。
2、主线路的检查
在断开电源的情况下,用万用表的欧姆档(指针表宜用R1或R10档,数字表宜用200的档位)检查主线路。
分别手动按下KM1和KM2,用万用表测QF开关下端三次(U与V,V与W,W与U)其阻值应一样,否则有缺相。
(四)电动机的测量
1、电流的测量
用钳形电流表测量Y和Δ接法时电动机的线电流与零序电流,记入表6-1中。
表6-1
项 目
IU
IV
IW
I0
Y接法
Δ接法
2、电压的测量
测量Y和Δ接法时,电动机的相电压与线电压,记入表6-2中。
表6-2
项目
电动机相电压
电动机线电压
Y接法
Δ接法
(五)照明线路故障判断的操作程序
查找断路故障和漏电故障的方法见附录五。
2018电工操作证实操原理及分析
1、断路故障的判断

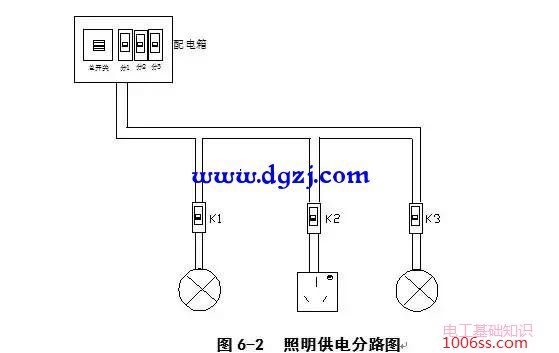

如图6-2所示,合上总开关,依次合上分开关(分1、分2、分3),合上负载开关K1、K2、K3,当合上某一负载开关,灯不亮或插座无电时,则该支路为断路。一般查找方法参见附录五。
2、漏电故障的判断
如图6—2所示。当出现总开关跳闸时,判断漏电支路的程序是:
(1) 先断开各负载开关和分路开关
(2) 合上总开关
(3) 依次合上分路开关
(4)分别合上负载开关,当合上某一负载开关时,漏电开关跳闸,则该支路有漏电故障。(漏电故障的查找可参见附录五。)
三、复习思考
(一)判断题
1、主回路中将两个接触器主触头出线端中任意两相调换位置,就可实现正反转控制。( )
2、为了实现自锁,接触器的辅助常开触头应与该回路中的启动按钮并联。( )
(二)思考题
1、指出图中联锁触点,若不采用会出现什么后果?
2、控制电路中,KM1,KM2常开起什么作用?
3、若合上电源开关后,按下SB1,电动机转,手一松停机是哪
部位未接好?
4、按下SB1,或SB2电机转向相同,说明哪部分线路有误?
实操八 顺序启动的自动控制
一、实操目的
1、掌握顺序控制线路的连接
2、熟知时间继电器触点的作用
3、掌握三相五线制系统模拟接线方法

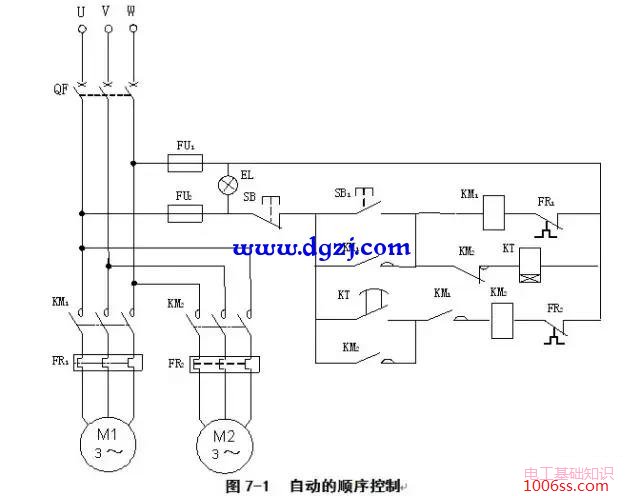

二、电气原理图
2018电工操作证实操原理及分析
三、元件的识别
时间继电器常用的有气囊式如JS7型,晶体管式如AH3型,电子式如JS14P型。
气囊式JS7型有一付延时型触点,一付瞬动触点,其延时型触点可由通电延时改为断电延时。

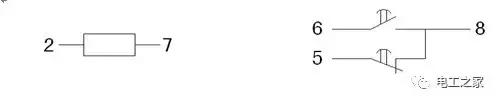

AH3型晶体管时间继电器有一付延时型触点,一付瞬动触点,其接线端排列为:2-7为线圈,5-8为常闭,6-8为常开。如下图所示:
2018电工操作证实操原理及分析
JS14P电子式时间继电器有两付延时型触点,其接线端排列为:1-2为线圈,一组为:3-4为常开,3-5为常闭;另一组为:6-7为常开,6-8为常闭。
2018电工操作证实操原理及分析
时间继电器线圈电阻值见表7-1。
表7-1
时间继电器型号
AH3
JS14P
电阻值(Ω)
约15K
5.8K
四、按图装接
控制线路连接的步骤:
①从QF下方U相出发至FU2 从FU2出线端至SB常闭 从SB出线至SB1常开 从SB1出线至KM1线圈 从KM1线圈出线至FR1;将KM1常开并在SB1常开上(自锁)。
②从SB1出线端至KM2常闭 从KM2常闭出线至KT线圈;
③从SB出线端至KT常开 从KT常开出线端接至KM1常开 从KM1常开出线端接至KM2线圈 从KM2线圈端出线至FR2;将KM2常开并在KT常开上;
④合并FR1、FR2及KT出线端至FU1 从FU1出线至QF开关下方W相,最后接指示灯。
主线路的连接不再赘述。
五、控制线路的检查(通电前的检查)
1、用万用表欧姆档(档位的选择见前述)测量开关下方U、W相,按下SB1电阻为KM1//KT的值。
1、 松开一个保险,将表笔移至KT常开两端,按下KM1,此时电阻为应为KM1//KT+KM2的电阻值。将保险复位。
注:今后本书中出现的“//”符号均表示线圈的并联。

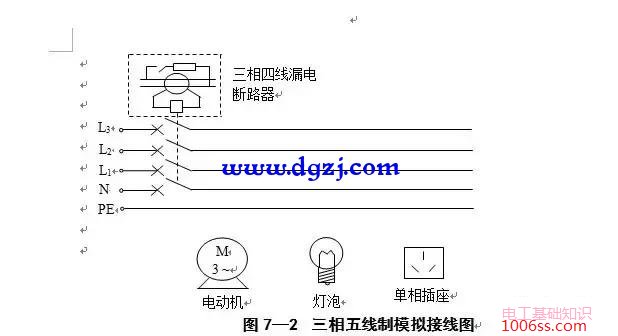

六、三相五线制模拟接线图
要求掌握工作零线与保护零线的作用及接法。见图7-2所示。
要点:1、电动机外壳及插座的接地芯必须接在保护零线PE上。
2、灯泡的螺纹接在工作零线N上。
3、插座的零线孔(左零右火)接在工作零线N上。
4、其余相线接在相应的火线(L1、L2、L3)上。
2018电工操作证实操原理及分析
七、复习与思考
(一)填空
1、通电延时的时间继电器符号为______。
2、断电延时的时间继电器符号为______。
3、通电延时的时间继电器,当线圈通电时,触头______动作,断电时触头______释放。
4、断电延时的时间继电器,当线圈通电时,触头______动作,断电时触头______释放。
5、时间继电器触头根据动作时间长短有______型和______型。
(二)复习与思考
1、JS7型时间继电器能否由通电型改为断电型?
2、原理图中的时间继电器能否用断电延时型代替?
3、当合上QS后,按下SB1手一松,M1停机是什么原因?
4、当M1启动后,KT动作M2启动但立即停机是什么原因?
5、如误将插座的保护零线孔接在工作零线上会出现什么现象?
实操九 有功、无功电度表的联合接线
一、实操目的
1、进一步掌握互感器的使用;
2、掌握有功、无功电度表的联合接线的方法;
3、掌握有功、无功电度表计量及读数方法。
2018电工操作证实操原理及分析
2018电工操作证实操原理及分析
二、元件的识别
1、三相四线有功电度表
低压三相四线有功电度表由三个元件组成。每个元件相当于一个单相电度表,所以说三相四线有功电度表是三个单相电度表的组合。它每个元件的电压线圈都是220V,电流线圈则有不同的规格。可配合三只电流互感器来测量大容量电路的电量。本实操室使用的是DT—862型的三相四线电度表。其引出端有10个,其中1、4、7为电流线圈的首端,3、6、9为电流线圈的末端,(1和3为U相,4和6为V相,7和9为W相)
2、5、8为电压线圈的首端,10(11号)为电压线圈的末端。用万用表的欧姆档可判断电压线圈和电流线圈的好坏,如电压线圈有约550Ω的阻值(测2—10,5—10,8—10),电流线圈阻值用万用表所测为零。
2、三相三元件无功电度表
低压三相三元件无功电度表由三个元件组成。可配合三只电流互感器来测量大容量电路的电量。本实操室使用的是DX—862型的三相无功电度表。其引出端有9个,其中1、4、7为电流线圈的首端,3、6、9为电流线圈的末端,(1和3为U相,4和6为V相,7和9为W相),2、5、8为电压线圈的连接端。用万用表的欧姆档可判断电压线圈和电流线圈的好坏,如量测2—5,5—8,8—2之间,约有1500Ω的阻值,电流线圈阻值用万用表所测为零。
三、多种仪表联合接线的原则
多种仪表的联合接线,只要掌握以下原则,便可方便地进行:
同相的电流线圈相互串联,同相的电压线圈相互并联,并注意极性不要弄错。
四、主线路的连接
1、仪表的连接

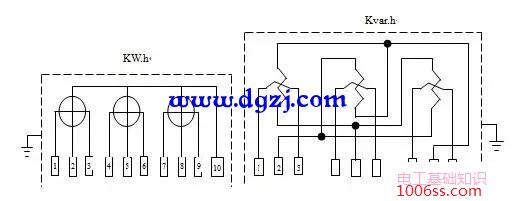

有功电度表的电流线圈首端1、4、7分别接U相、V相、W相互感器的二次侧K1,其末端3、6、9分别依次与无功表电流线圈的首端1、4、7相串联,无功表的电流线圈的末端3、6、9分别接到互感器的二次侧K2,且K2接地。(此处的接地线为PE线,实际上3、6、9接在PE线上)
有功表的零线端10号接在工作零线(N)上。
两表电压线圈的2、5、8分别依次接在U、V、W相上。
2、主线路的连接(参见实操四)
五、主线路的检查(断电检查)
将万用表的表笔分别置U、V;V、W;W、U,其阻值相同。(约600Ω)
六、仪表的读数
1、有功电度表的读数
用电量(度)=(本月行度数—上月行度数)Ki
其中:Ki为电流互感器的变比
本月行度数:本月抄表数
上月行度数:上月抄表数
2、无功表的读数
用电量(KVar)=(本月行度数—上月行度数)Ki
其中:Ki为电流互感器的变比
本月行度数:本月抄表数
上月行度数:上月抄表数
六、复习与思考
1、本实操中,电动机未带负载,哪种表转得快?
2、若有功表或无功表转向不对的原因有哪些?
