LED灯接在某个电压VCC上怎么计算限流电阻

时间:2019-11-10 16:59来源:未知 作者:admin 点击:
其实这其中的原理很简单,只要运用欧姆定律U=IR即可。 限流电阻怎么计算呢?首先要知道LED指示灯的正向压降和工作电流,红色、黄色、橙色和绿色的LED的压降一般为1.8V~2.2V左右,白

其实这其中的原理很简单,只要运用欧姆定律U=IR即可。
LED灯接在某个电压VCC上怎么计算限流电阻

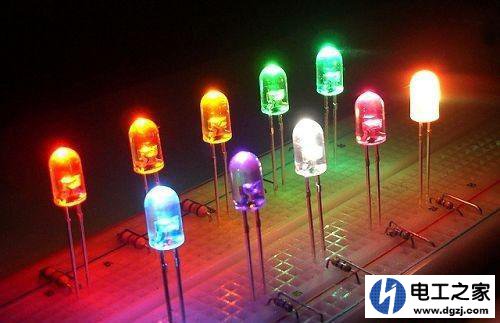

限流电阻怎么计算呢?首先要知道LED指示灯的正向压降和工作电流,红色、黄色、橙色和绿色的LED的压降一般为1.8V~2.2V左右,白色、蓝色和粉色LED的压降一般为2.7V~3.3V左右,小功率的LED指示灯的电流一般1mA~20mA都可以点亮,只是亮度不同。若不知道LED指示灯的压降及工作电流,可查看该型号LED的资料,会有相应的说明,一般工作电流是一个范围,不同电流LED的亮度不同,电流越大亮度越大。

LED灯接在某个电压VCC上怎么计算限流电阻

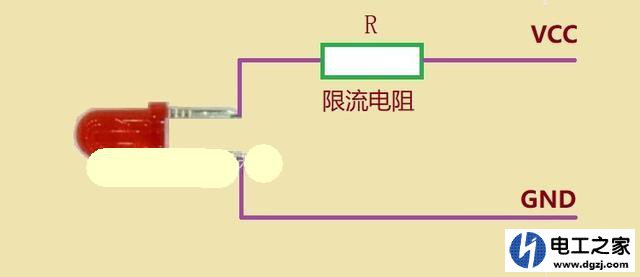

简单的LED电路
如上图,限流电阻R的计算方法:R=(VCC-VF)/ILED,其中VCC为工作电源,VF为LED的正向压降,ILED为LED的工作电流。
假设上图电源VCC为12V,LED的正向压降为2V,工作电流为5mA,则限流电阻R=(12V-2V)/5mA=2000Ω,即串联2KΩ的限流电阻,其功率P=I^2*R=0.005*0.005*2000=0.05W,选择0402、0603或0805封装的电阻都能满足要求,0402封装电阻的功率为1/16W,0603封装电阻的功率为1/10W,0805封装电阻的功率为1/8W。

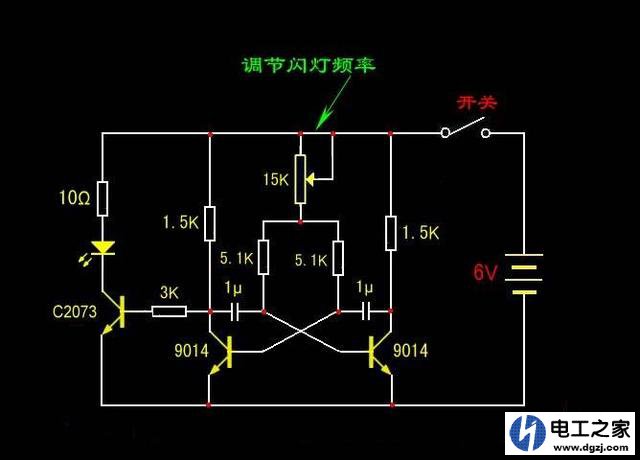

下图为一个非常有趣的LED闪烁电路,通过调节电位器可调节LED指示灯闪烁的频率。
LED灯接在某个电压VCC上怎么计算限流电阻 (责任编辑:admin)
