3灯混联电路简单分析

时间:2021-03-14 21:36来源:未知 作者:admin 点击:
灯亮与不亮取决于加在上面的电压高低,和是否接零线没有关系。比如隔离 变压器 的输出端没有零线、直流电也没有零线,但并不影响它们向负载提供电能。 一个3灯混联电路作一下简

灯亮与不亮取决于加在上面的电压高低,和是否接零线没有关系。比如隔离变压器的输出端没有零线、直流电也没有零线,但并不影响它们向负载提供电能。

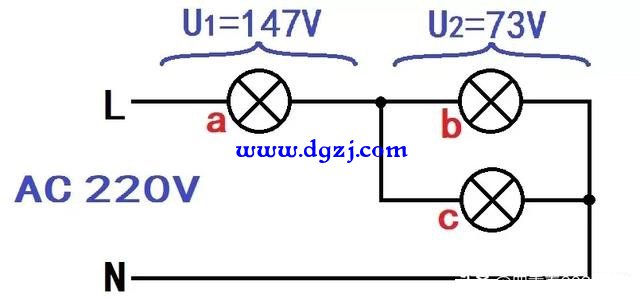

一个3灯混联电路作一下简单分析。


白炽灯的特性近似等于一个纯电阻,所以可以用电阻串并联的原理来解释。假设图中的三个灯泡瓦数相同,那么接到220V交流电源上就会像图中标注的那样,a分到147V电压,占电源电压的2/3,b和c并联后73V占1/3。 (责任编辑:admin)
