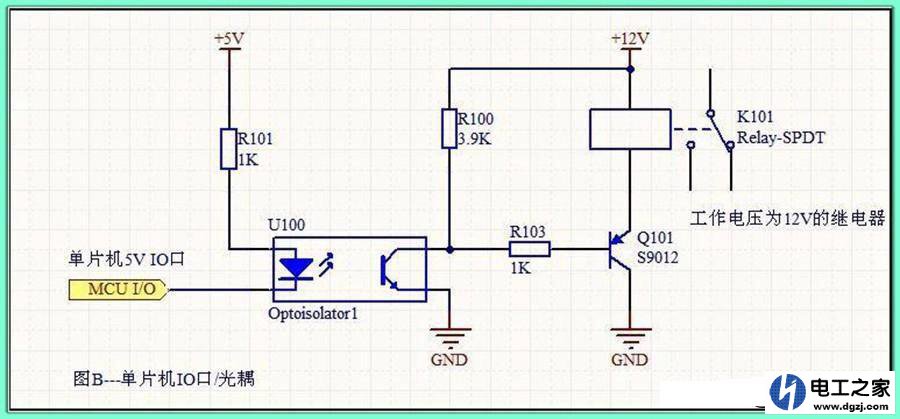

一个光耦隔离通过三极管驱动继电器的电路的确有问题  当单片机I/O设置为低电平时，光耦内部的LED点亮，驱动光耦内部的光敏三极管导通 光耦驱动脚的电压大约为0.3V~0.7V，通过1K电阻连接到PNP三极基极 驱动继电器用的是PNP三极管S9012，正常驱动继电器需要让三极管饱和导通 三极管饱和导通需要BE正偏，BC也正偏 题主所给的原理图，PNP三极管的集电极（C）接地，而基极（B）电压高于集电极(C)电压，不能实现正偏，所以PNP三极管并不能实现饱和导通。 建议把原理图改一下，把继电器接到集电极去 (责任编辑：admin) |
