色环电阻通过电阻上四道颜色环或者五道颜色环就可以识别出电阻的阻值
怎么认识电阻色环

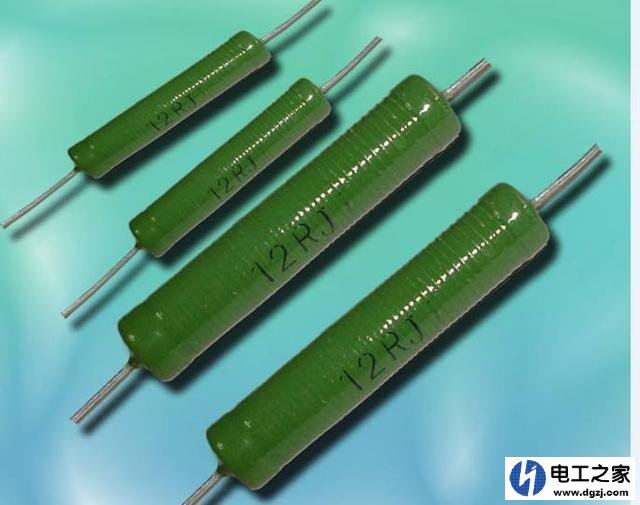

可能有人会问为什么不像贴片电阻一样把阻值丝印到电阻上呢?这样不是更直观吗?其实早期的电阻还真是把阻值印到电阻上的,但后来发现,安装的时候丝印朝PCB一面时,就挡住了,识别不到阻值了。色环电阻就不一样了,那个方向都可以识别。

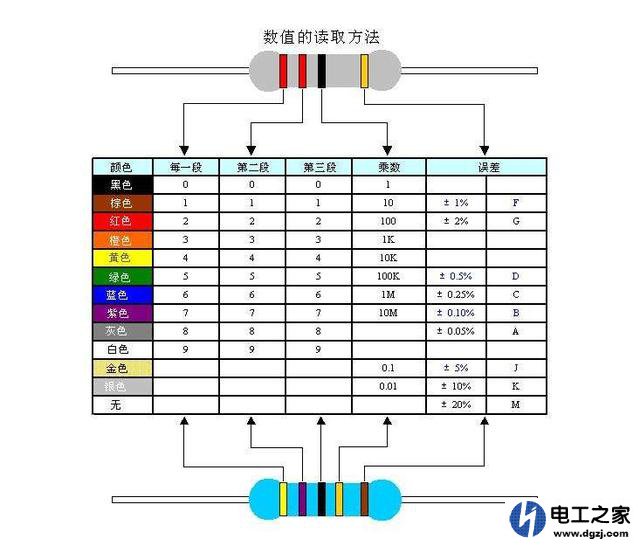

怎么认识电阻色环
三色环电阻识别方法
比较靠边的环为第一环
第一环颜色为十位数
第二环颜色为个位数
第三环颜色为倍数比如三个色环为红、棕、黑,那么阻值是21x10^0=21x1=21Ω,公差为20%
四色环电阻识别方法
四色环电阻的公差有5%和10%两种,第四环离其它三环的距离是远一点的,所以先找到第四环。第四环只会是金色或者银色。
另外一头的就是第一环了
第一环颜色为十位数
第二环颜色为个位数
第三环颜色为倍数
第四环颜色为公差,只有金色和银色两种比如四个色环为红、紫、绿、金,那么阻值是27x10^5=27x10^5=27x100K=2700K
五色环电阻识别方法
五色环电阻的公差有5%和10%两种,第五环离其它四环的距离是远一点的,所以先找到第五环。
另外一头的就是第一环了
第一环颜色为百位数
第二环颜色为十位数
第三环颜色为个位数
第四环颜色为倍数

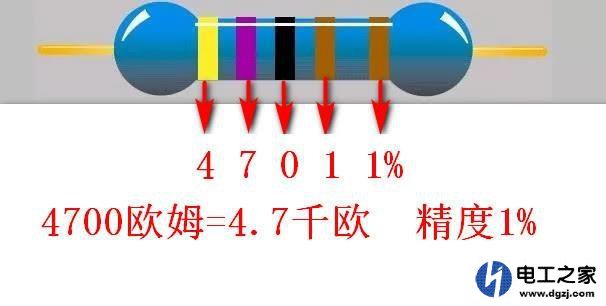

第五环颜色为公差,只有金色和银色两种比如五个色环为黄、紫、黑、棕、棕,那么阻值是470x10^1=470x10^1=470x10=4700=4.7K
