24W非隔离型LED恒流驱动器如何改变功率

时间:2019-04-01 16:53来源:未知 作者:admin 点击:
一款常用的恒流驱动IC为例来介绍一下如何改变其功率。 24W的非隔离型LED恒流驱动器。 上图是一款24W的非隔离型LED恒流驱动器,一般这种驱动器所用的恒流驱动IC分内置高压MOS场效应管

一款常用的恒流驱动IC为例来介绍一下如何改变其功率。
24W非隔离型LED恒流驱动器如何改变功率

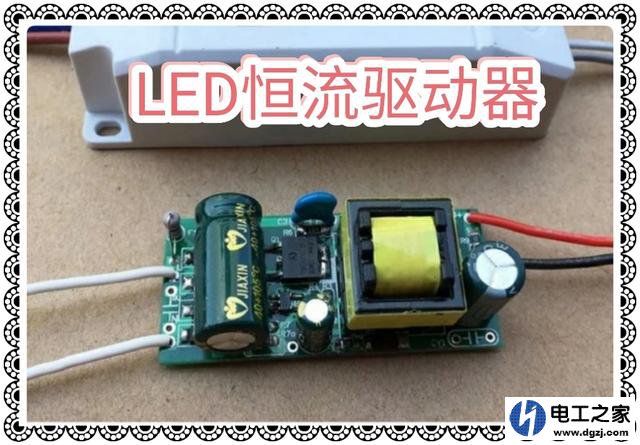

24W的非隔离型LED恒流驱动器。
上图是一款24W的非隔离型LED恒流驱动器,一般这种驱动器所用的恒流驱动IC分内置高压MOS场效应管和外置高压MOS场效应管两种,上图中的恒流驱动IC采用贴片6脚封装,外接高压MOS场效应管驱动LED灯珠工作。不论是哪一种恒流驱动IC,其驱动电流皆可通过外接电阻设置。想改变驱动器的功率,只要调整其驱动电流即可。我们来看下图的恒流驱动电路。
24W非隔离型LED恒流驱动器如何改变功率

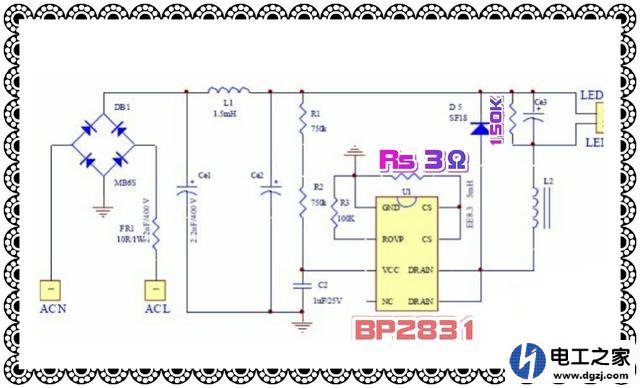

BP2831构成的非隔离型LED恒流驱动电路。
上图中的BP2831是一款常用的非隔离型LED恒流驱动IC,适用于交流电压范围为85~265V的LED照明灯,其内置有耐压值为500V的高压MOS场效应管(其⑤⑥脚为内置场效应管的漏极输出端),使用时不需要再外接MOS场效应管,电路更简洁一些。该恒流IC的⑦⑧脚(CS端)为电流采样端,该端与地之间接的电阻即采样电阻,其值大小决定着LED灯珠的工作电流,想改变驱动器的功率,只要调整该电阻的阻值即可。
若提问者想改变驱动器的功率,可以打开驱动器,看一下恒流IC的型号,然后网上查找其资料,找到采样电阻(其阻值一般在零点几Ω至几Ω),根据实际要求调整其阻值即可。由于不少驱动器都是非隔离型的,在改动时要注意安全,以免触电。
