集成电路引脚顺序识别

时间:2019-07-26 16:31来源:未知 作者:admin 点击:
集成电路的引脚顺序是有一定规律的,在识别引脚的时候可以找芯片表面的豁口、圆点或者横杠。对于双列引脚的芯片,一般是用豁口、圆点、横杠来标识方向识别点。通常将芯片正向

集成电路的引脚顺序是有一定规律的,在识别引脚的时候可以找芯片表面的豁口、圆点或者横杠。对于双列引脚的芯片,一般是用豁口、圆点、横杠来标识方向识别点。通常将芯片正向放置,左上为第一引脚,右上为最后一个引脚,编号在逆时针方向增大。

集成电路引脚顺序识别

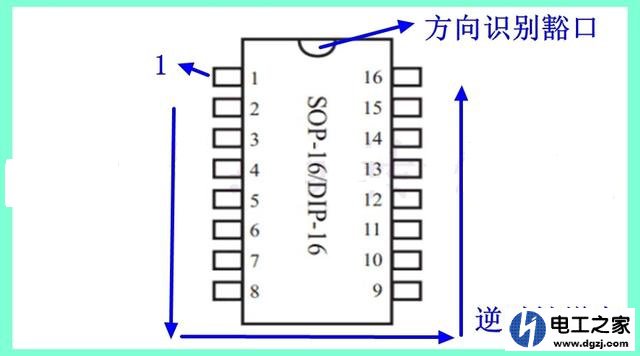

上图是双列引脚的芯片。
对于扁平封装四周引脚的芯片而言,一般通过圆点来识别。将芯片正方,左上是第一个引脚,遵循逆时针编号增大的规律,正好一圈。下图是LQFP系列封装的引脚。 (责任编辑:admin)
