稳压二极管稳压值测量电路

　　稳压二极管稳压值测量电路（一）

　　这个电路利用NE555做升压电路测量稳压管稳压值，变压器可用收音机用的音频变压器代用，交流输出约为130V，SW1限流转换开关接22K电阻电流约为1mA，SW1开关接10K电阻电流约为2mA。电路可测量最大值145V的稳压二极管稳压值。

　　稳压二极管稳压值测量电路（二）

　　介绍一个简单的稳压管稳压值测量电路，配合数字万用表使用可以快速、准确的测量出稳压管的稳压值。

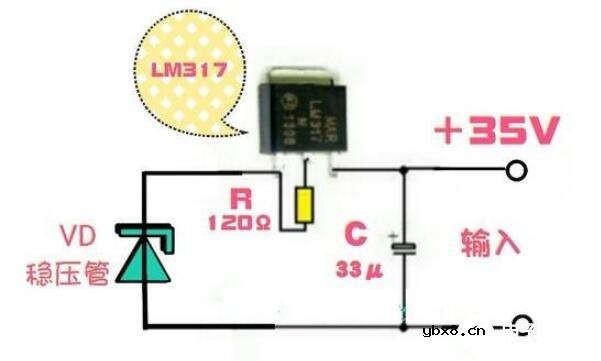

　　稳压管稳压值测量电路如上图所示。图中LM317为三端可调稳压集成电路，这里将其接成一个恒流源使用，其输出的恒定电流为1.25V/R＝1.25V/120Ω≈0.01A，即10mA。也就是说，本电路采用10mA测试电流来测量稳压管的稳压值（一般稳压管测量电流选择5～10mA即可）。

　　本电路的输入电压为35V。在测量稳压管稳压值时，将被测稳压管接在图中VD的位置（注意：稳压管是工作在反向击穿状态的），然后用数字万用表直流电压档测量稳压管两端的电压，显示的读数即为该稳压管的稳压值。

　　采用上图电路可以精确测量1～30V的稳压管的稳压值。测量时万用表根据稳压管的稳压值可以选择20V或200V直流电压档。另外，本电路还可以判断稳压管的好坏，在测量稳压值时，若稳压管两端的电压接近于0V，则说明该稳压管已损坏。

　　LM317的最高输入电压虽然为40V，但实际中工作于40V不太可靠，本电路的最高输入电压选在35V左右，考虑到LM317工作时有一定的压差，故本电路最高可以测量30V左右的稳压管。
