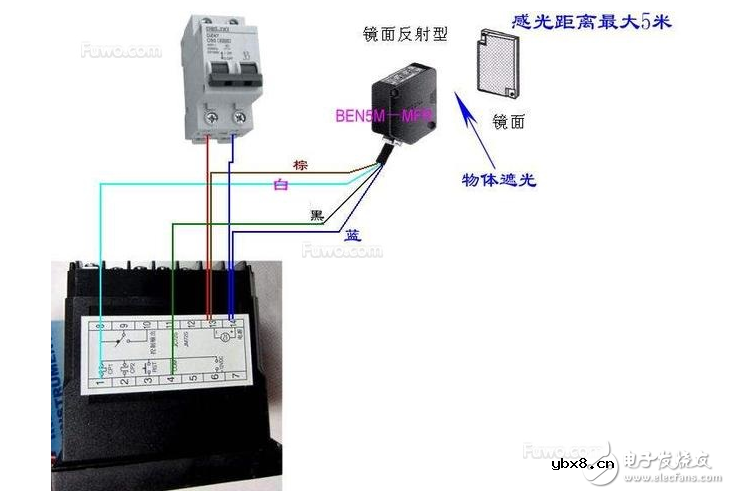

其中有两条是光电开关的电源，剩下三条（a，b，c）的关系是：你没挡住光电开关～a，c断开a，b线在接通。遮挡后就成了a，c线接通，a，b线断开。在应用中，一般只使用四条线而已。讲白了，其他那三条，就是一组常开触点，一组常闭触点，通过串联常开或者常闭触点到继电器的控制回路就可以完成控制要求了，请关注：容济点火器

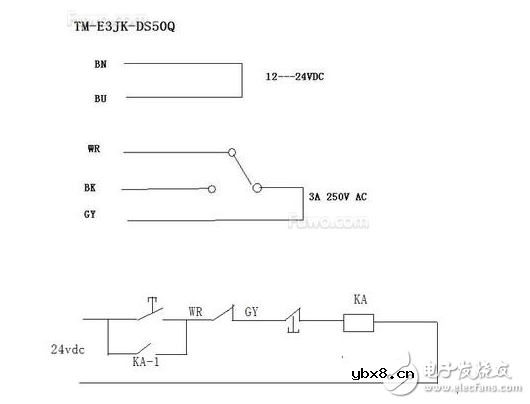

BNBU是光电开关的工作电源输入端子。接12～24V直流电压。黑灰白是光电开关的一副输出继电器的触点，WR是公共端。BK是常开触点，GY是常闭触点。

交流接触器的应用

交流接触器广泛用作电力的开断和控制电路。交流接触器利用主触点来开闭电路，用辅助接点来执行控制指令。主触点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。从而起到远程控制或弱电控制强电的功能。交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

上图是一只电磁式交流接触器。图中的1（L1）、2（L2）、3（L3）、4（T1）、5（T2）、6（T3）是主触点，其1和2是一对，3和4是一对，5和6是一对，共三对主触点，由于大多数交流电机都是三相的（当然也有单相的，一般是小功率电机）。上端的L1、L2、L3接进线端，下端的T1、T2、T3接出线端。21和14是一对辅助触点，旁边标的NO是表示常开点，NC表示常闭点。上图中标的是NO，表示它自身带一对常开点。A1和A2是线圈两个出线端，A1一般在接触器的上端，图中没有拍出来。常用的线圈电压有110V、220V和380V等，如果接触器上标的是220V的，就不能接380V的电源，否则会烧坏。常开是指接触器的线圈没有通电时，辅助触点是断开的，就叫常开，辅助触点是闭合的就叫常闭。

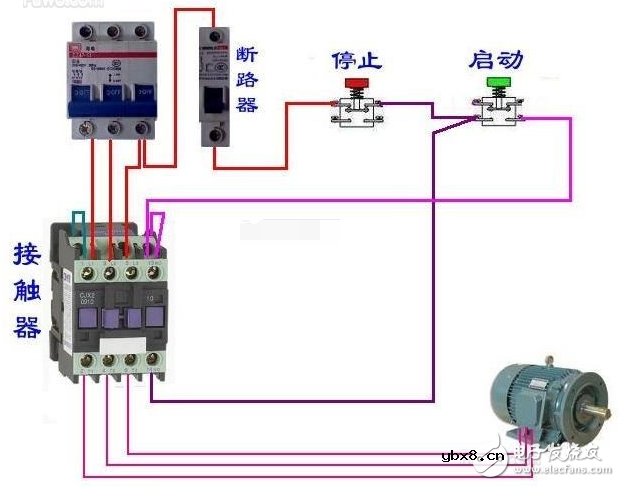

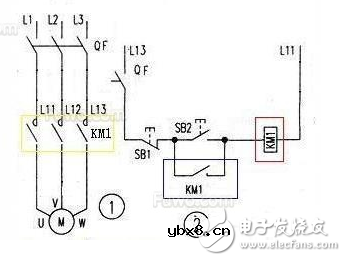

上图是用接触器控制电机的原理图，图1是主回路，图2是控制回路，图中黄色框内就是接触器的主触点，蓝色框内是接触器的辅助触点，红色框内是接触器的线圈。SB2是起动按钮，SB1是停止按钮，当按下SB2时KM1线圈得电吸合，同时蓝色框内的KM1辅助触点也闭合，松开SB2电机照常转动，按下SB1时电机停止。下图时交流接触器接线图，可以与上图对照一下。
