水电改造常见错误做法图解

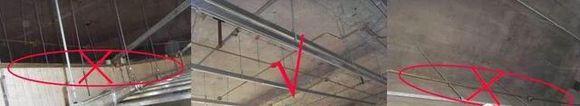

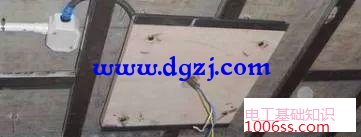

（1）电气导管进入接线盒必须设置吊筋，且吊筋距接线盒间距约为150-250mm

如果导管较短（一般1m内），可以考虑两个灯位合一个接线盒，甩两根软管
（2）金属电气导管吊筋间距Φ20管1.0-1.5m、Φ25管 1.5-1.8m

注：PVC导管吊筋间距 Φ20管0.8-1.2m、Φ25管1.2-1.5m

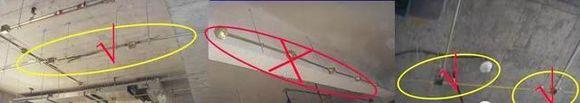

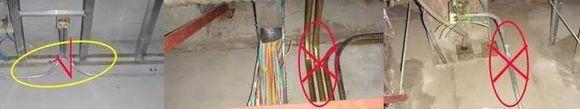

（3）电气导管须设置独立吊筋，不得借用或变相借用龙骨、造型等其它工种的吊筋

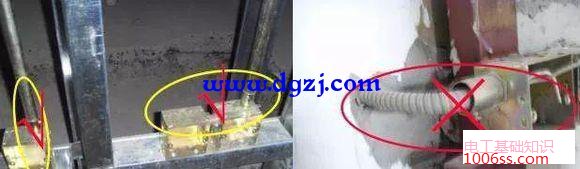

（4）JDG管路管与管、管与盒的连接应采用相应的专用接头连接，其紧定螺钉要拧紧直至钉帽断落

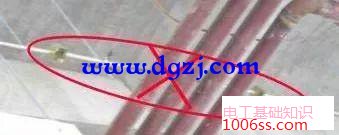

（5）电气导管宜在热力管道、腐蚀气体管道下方、腐蚀液体管道上方

（6）电气导管弯曲处表面无裂纹无凹陷、无凸颈，弯扁度≤0.1D

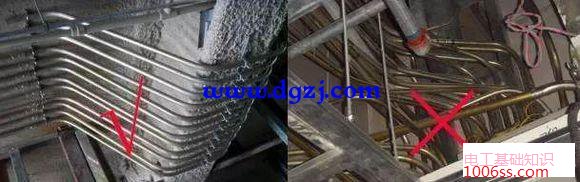

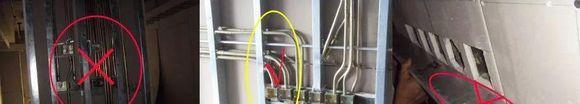

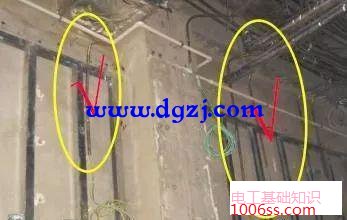

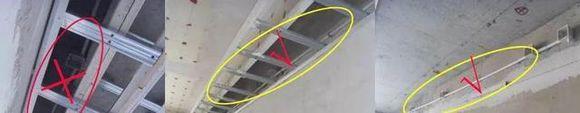

（7）电气导管成排敷设应横平竖直、弯曲一致整齐
加一固定连接支杆，避免拐角处线管参差不齐

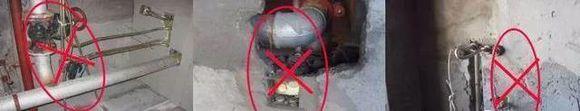

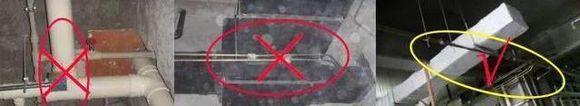

（8）接线盒位置不得在水管丝接头下方300mm内，以免漏水导致短路跳闸，不得在风道下方，方便检修


（9）石膏板墙内敷设电线管龙骨开孔应该大一级，不得切断龙骨，电线管不得强行就位，以免引起墙体变形，Φ20管开Φ26孔Φ25管开Φ32孔

1.5m墙面平整度偏差16mm

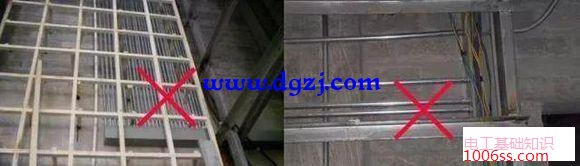

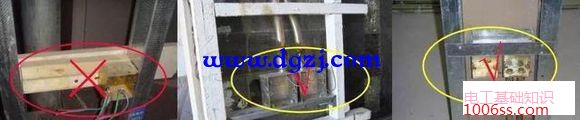

（10）开关插座接线盒固定应采用金属支架固定，不应采用可燃易燃支架固定（如木方）

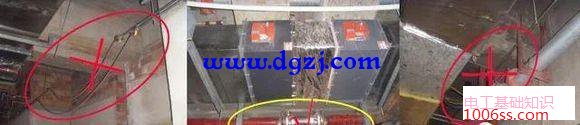

（11）电气导管过沉降缝，必须采用过渡盒用包塑金属软管连接，长度30mm左右，两端导管必须采用≥4mm²BVR双色线做可靠电气联结（接地 ）

（12）有造型的天花内敷设电气导管，宜敷设在便于操作的位置

（13）天花上安装吸顶灯时，灯具安装位置应预置木工板并刷防火涂料

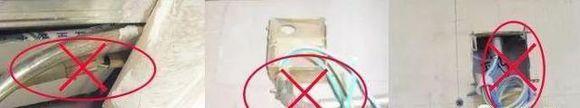

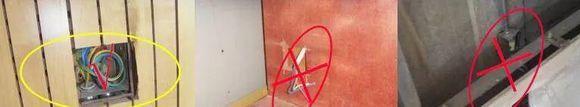

（14）墙面、装饰面上接线盒必须在电气器具安装位置且直接连接，装饰面内不得有暗藏过渡盒


位置不能确定的可以先预留，方案定下来在做到位
（15）线槽敷设位置应在施工维修人员能够进入的空间，不应敷设在密闭空间，不能进行检修工作

（16）复合地板、地板革地面上安装地插，应用水泥砂浆把底盒周边修平齐

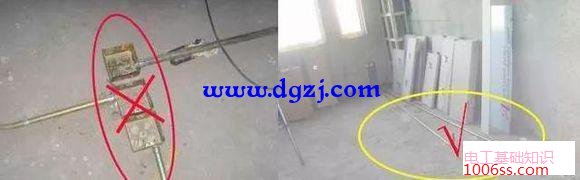

（17）地插位置要求较高且不能确定时，地插接线盒应在支路的末端，便于调整
