时间:2021-03-04 19:20来源:未知 作者:admin 点击:
室内装修水电单管单线实质上属于施工标准与规范的问题。这个问题涉及水管、 弱电 、强电三个方面问题。我们该如何理解单管单线的意思呢? 水管单管问题 现在 家装 给水管有冷水

室内装修水电单管单线实质上属于施工标准与规范的问题。这个问题涉及水管、弱电、强电三个方面问题。我们该如何理解单管单线的意思呢?

水管单管问题
现在家装给水管有冷水管、热水管以及循环管。我们家里都有热水器或壁挂炉等,就要牵涉到冷水管、热水管以及循环管。

右冷左热,指冷水管单独进入热水器或壁挂炉,并单独到厨房或卫生间的右侧冷水龙头,而热水从热水器或壁挂炉出来,单独直通厨房或卫生间的左侧热水龙头。

想必这个右冷左热的水管问题,大家都比较清楚。但也有施工出屁漏,居然安装反了,搞成左冷又热。过去我在某县城招待所洗澡,开了半天不见热水,问服务员方知右龙头放热水,令人啼笑皆非。

循环管未必大家都明白。其实也很简单,为节约能源消耗,连通通过厨房或卫生间热水龙的热水管,穿过循环泵,并回至热水器或壁挂炉的进水阀的冷水管上,这样形成一个完整回水系统。

因此,安装冷热管、循环管须单管并分开,特别冷热管不能混接,平行布管应保持10㎝以上平行间距。

弱电单管布线
弱电包括门视频监控线、电视信号线、通讯线等。每一种弱电须走地上并大弯布线,而且须单线单管布线。

之所以弱电采用单线单管布线,是因为弱电布线规范要求,单管布线能够互不干扰,保证信号畅通。

40%管截面积

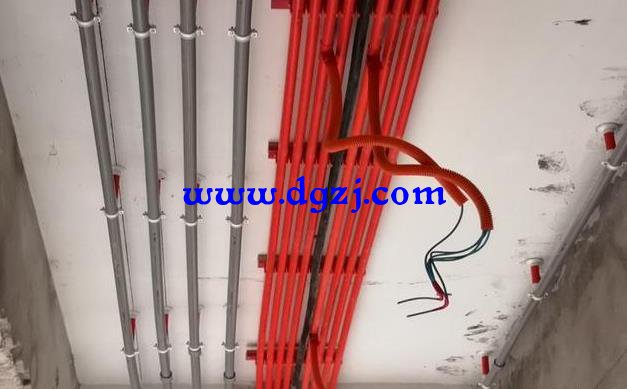

很多人不理解强电布线需要那么多线管,何不1根管多穿几根线,岂不省事。其实,强电穿线并非单管单线,也并非1根很多根线。施工规范或标准对1根穿线管,到底穿多少根线,都有明确要求。

《住宅装饰装修工程质量验收规范》(JGJT2304-2013)的要求,除同类照明外,不同回路、不同电压等级的导线不得穿入同一个管内。而《电气安装规范》中对回路布线也作了明确规定,地线或零线必须连接回路干线,不能串联方式连接。

显然,单管单线指单一回路,即照明回路、厨房回路、卫生间回路、电器回路、插座回路等。那么,1根穿线管到底能穿多根线呢?

这个问题与穿线管横截面积有关。按《电气设计规范》和《住宅装饰装修施工规范》解释,同一回路应穿同一导管内,管内总根数不应超过8根数,电线总截面(包括绝缘皮)积不应超过40%的管内截面积。

这样做的理由就是防止电线自燃。管里电线超过40%管截面积,电线散热不畅,导致温度过高,载流量就低,使电阻就越大,从而温度更高,恶性循环,有可能发生电线自燃的火灾。


线管穿几根线
这是什么意思呢?一般穿线管用直径16㎜或20㎜的线管。我们以16导管为例,那么能穿几根线呢? (责任编辑:admin)
