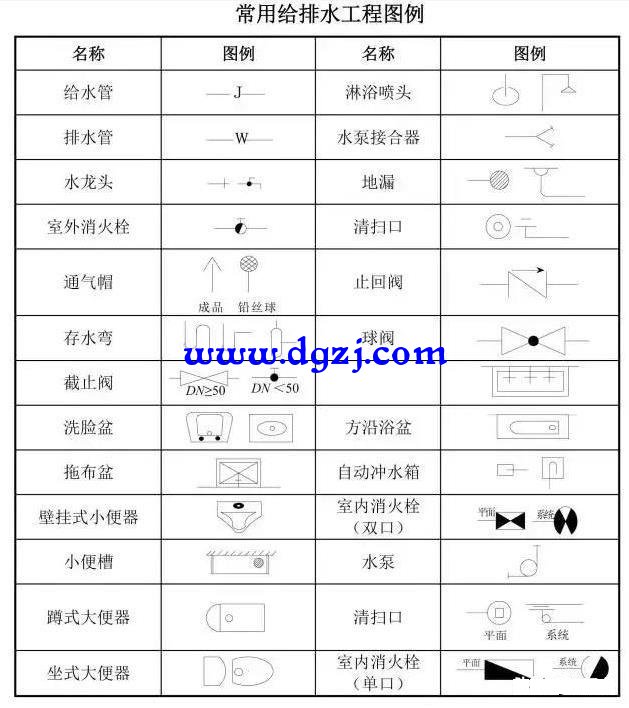

看水电施工图，包括任何图纸，一定要理论联系实际，一定要让自己的有很强的空间立体感，根据图纸结合现场身临其境的学习实践。现在方便很多了，手机也可以看CAD图纸，同时可以量尺寸了，当然也可以打印图纸出来看，非常方便。 配电箱-----电线回路-----用电设备等,就是源头----连接-----设备,按这个方法看懂每个图。注意给排水图千万不能闭合，电图一定有回路。  看水电图先识图中的图例，根据图例看平面图、系统图。通过两个核心点来确定图纸的与现场的正确位置。1：图纸的大门的与现场大门对齐。2：图纸的柱子的与现场柱子对齐。这是核心的两点。只有定位准确了，后续看图结合现场才有依据，否则就是镜中花，水中月。 (责任编辑：admin) |
