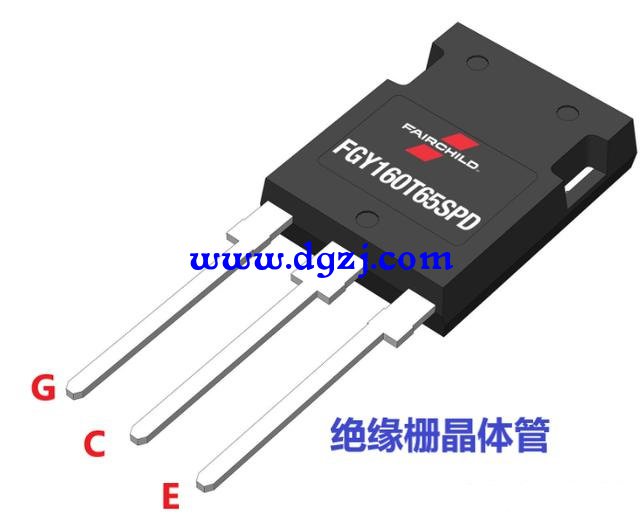

我们维修电磁炉时总能见到一个类似功率放大管的三极管，这个管子的名称叫绝缘栅双极型晶体管（IGBT），它在电磁炉电路中起到一个高速开关的作用。这个管子在电磁炉中是非常重要的，如果这个管子损坏的话，那么电磁炉是无法工作的。当我们在使用电磁炉时，突然有一天发现电磁炉“罢工”了，插上电源插头后没有任何反应，这时候就说明电磁炉内部有元件损坏了，其中这个功率开关管的损坏就会导致电磁炉的“罢工”，如果这个管子是被击穿损坏了的话，那么它还会使电磁炉的保险烧断。下面我将与朋友们分享一下，在维修电磁炉时该如何判断这个管子的好坏。

电磁炉绝缘栅晶体管好坏判断的方法
我在维修电磁炉，当要检测绝缘栅晶体管质量好坏时，我一般用两种方法进行检测，下面给朋友们分别介绍一下。我先说第一种方法吧，首先我们先用指针式万用表的电阻挡，RX1K这个挡位去测量绝缘栅晶体管三个极之间的正反电阻值。在六次测量的过程中应该只有一次电阻值是小的，如果在测量过程中出现了两次或者两次以上的阻值都较小的时候，我们可以肯定地说这个管子一定是损坏了的。

是不是说在六次测量管子引脚间的电阻时，只有一次阻值是小的就判断它是好的呢？显然不能这么判断。接下来还要进行第二次判断，其判断的方法是先用镊子把绝缘栅晶体管的栅极G和发射极E短接一下，目的是放掉栅极G上的电荷。接着我们把指针万用表的档位拨到RX10K档，把万用表的红表笔接在绝缘栅晶体管的发射极E，黑表笔接在集电极C上，这时指针阻值会指示到接近无穷大。紧接着我们再用镊子把绝缘栅晶体管的集电极C和栅极G瞬间短接一下，此时要是管子正常的话，我们会发现电阻值会由大变小。最后再用镊子把栅极G和发射极E短接一下，此时会看到发射极E和集电极C之间的阻值立马由小变为无穷大了。通过以上两个步骤，如果都符合这种现象，那就说明这个绝缘栅晶体管是好的；在以上两个步骤的测量过程中，只要出现一次不正常，就说明这个管子损坏了或者说性能不良，就不可用了。 (责任编辑：admin)
