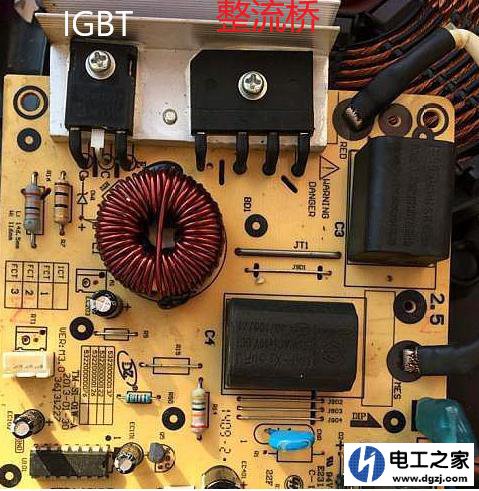

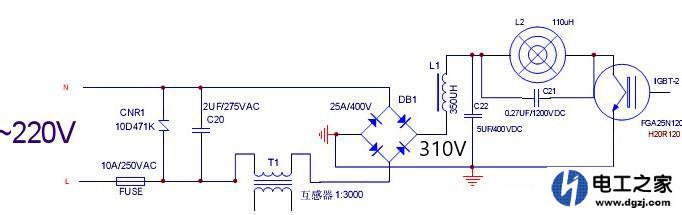

对于熟悉电磁炉电路的朋友们都知道这个整流桥输出的直流电压大约在310V左右，这个电压是由AC220V经过电磁兼容（EMC）滤波电路送入到桥式整流电路中，然后整流后输出的脉动直流电压大约是310V，然后又经过LC组成的“π”型滤波器供给后面的逆变电路使用。题主所测的这个桥式输出的电压是340V，比计算的理论值高出约30V的电压，此部分的电路图如下所示。  桥式整流输出电压值分析 我认为作为逆变电路的电源电压有340V是正常的现象，因为电源电压会受到各种因素的影响，电压有点上下浮动应该是正常的，只要电压不过于太高对后级的电路影响不大。况且在后边的各个模块电路中都设置了各种保护电路，比如有浪涌保护电路、IGBT高压保护等一系列保护环节，况且这个340V并没有超出输出电压的最大值。在大量的维修实践中只要这个电压不超出其额定电压的正负10%电磁炉都能正常工作。由以上分析可以判断电磁炉整流桥输电压340v虽然略微有点高，但是电压没有超出最大值的范围应该能正常使用。  其它电路关键点的电压 在维修电路板时测量其关键点的电压值是十分重要的，只要电路有故障往往这些关键点的电压就表现的异常，在电磁炉的电路中也有一些关键点的电压，比如在低压电源中有5V的关键点电压、有18V的关键点电压或者12V的关键点电压等，5V的电压不但给电磁炉的CPU芯片供电而且还是各种保护电路的基准电压，如这个电压过高或者过低电磁炉就会出现报警现象或者不加热现象等故障。所以在维修时记住一些关键点的电压值是十分必要的。比如下面实物图中标注了一些关键点的电压值，供需要的朋友们参考。 (责任编辑：admin) |
