如何接线

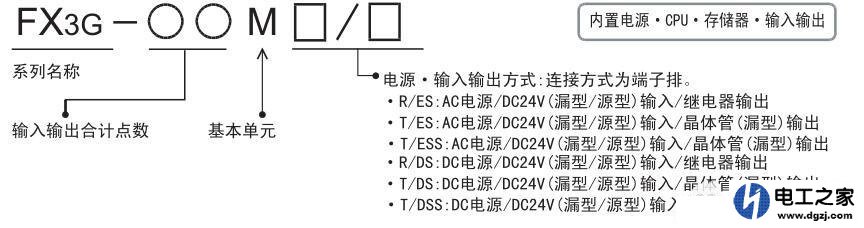

区分的意义就是确定方式以后决定选用哪一种传感器
1、漏型输入
如果PLC为漏型输入，那么必须选择NPN型传感器才可以正常工作，三线制传感器的接线方式都是相同的，棕色线接24V电源的+极，蓝色线接24V的负极也就是0V，黑色线接输入点位X，S/S与24V相连。
2、源型输入
如果PLC是源型输入，那么必须选用的是PNP高电平的传感器，它的接线方法和NPN型一直，都是棕正蓝负黑信号，唯一不同的是S/S端要与0V相连，这样才能保证传感器能够正常工作。
3、漏型输出
既然提到PLC的输出类型，就讲一下漏型输出怎么连接，由于上图中的PLC是继电器输出能够支持交直流两种电压等级，当PLC的晶体管输出时就只支持DC一种电压了，那么AC负载在接线时就不要分正负，怎么接都可以。

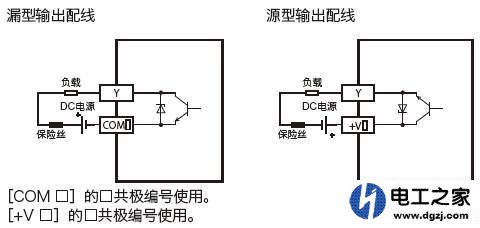

DC负载在接入PLC是，就要考虑PLC的输出类型，漏型输出时，电源0V接入com端，正极24V接入负载再接入输出点位Y，相反源型输出时，电源正极24V接入公共端，0V接入负载再接入输出点位Y。

每一款PLC也许都会出现不一样的规则，大家要学会查看PLC自带的接线手册，不懂得地方及时查看，便于自学。 (责任编辑：admin)
