配电箱用1P空开还是2P和1P+N的零线地线问题
共用零线

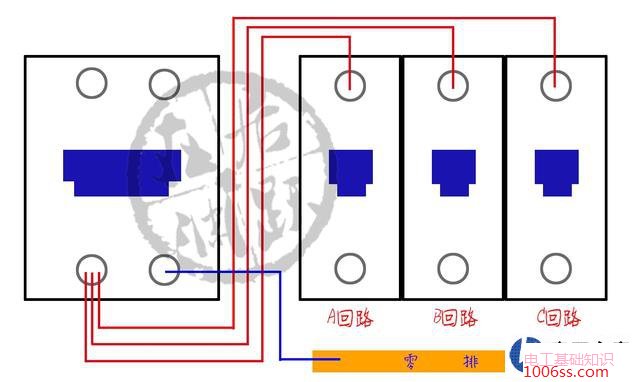

所有的1P空开(不带附件),它们所控制回路内的零线来源都一样——来自于主开关下口(零排)。
配电箱用1P空开还是2P和1P+N共用零线地线问题
也就是说,无论1P空开处于断开状态还是闭合状态,它们所控制回路的零线都是接通的。这样做并不会出现什么大问题,想一下,整个配电箱里的进线(入户线)可都是接通的。要非说不安全,那就是一旦零线出现故障,会导致所有1P断路器所控制回路内的零线都损坏——不过也不必太过担心,主开关依旧可以对这些零线提供保护。
(当然,零线少了一级保护,安全性自然会降低。尤其是在维修电路时,如果只断开1P空开,而同时零线和主开关的保护功能都出现了故障,就会导致人员触电。)
共用地线
配电箱用1P空开还是2P和1P+N共用零线地线问题
比零线更“过分”的是地线——室内所有地线,无论是什么样的断路器,它们都是共用一条。而且地线不受任何开关控制,也就是说,无论发生什么,地线都无法切断。

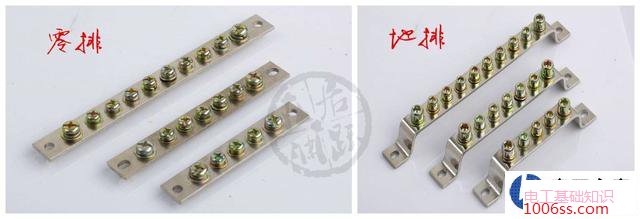

入户地线不经过开关,直接接到了地排上,房间里的所有地线,都是从地排上引出的。
由于地线本身属于保护线,平时根本不带电。而且一旦地线带电了,证明线路中存在漏电,此时漏电断路器就会自动切断电源,地线带电时间也不会太长。因此,整个房间共用地线也并不是什么大问题。
