电力拉线制作及安装方法图解

时间:2018-07-02 16:58来源:未知 作者:admin 点击:
1. 拉线一般采用多股镀锌钢绞线,其规格为 GJ-35 ~ 100 。 2.拉线连接金具一般采用楔形线夹和 UT 型线夹。拉线制作时,钢绞线按需用长度计算确定后分别截取上把和下把,并用楔形线

1. 拉线一般采用多股镀锌钢绞线,其规格为 GJ-35 ~ 100 。

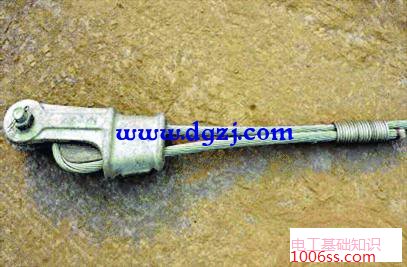

2.拉线连接金具一般采用楔形线夹和 UT 型线夹。拉线制作时,钢绞线按需用长度计算确定后分别截取上把和下把,并用楔形线夹对上把两端及下把与悬式绝缘子连接端进行固定绑扎。楔形线夹舌板与拉线接触应吻合紧密,受力后无滑动现象,线夹凸肚在尾线侧,安装时不应损伤线股,拉线弯曲部分不应有明显松股。楔形线夹露出的尾线长度为30-50cm,并用镀锌铁线(钢线卡子)与主拉线绑扎固定。拉线回尾绑扎长度为8-10cm,端部留头3-5cm。绑扎时切勿破坏镀锌铁线的镀锌层。
3.腐蚀地区拉线棒直径应适当加大2mm~4mm或采取其它有效的防腐措施。
电力拉线制作及安装方法图解
电力拉线制作及安装方法图解

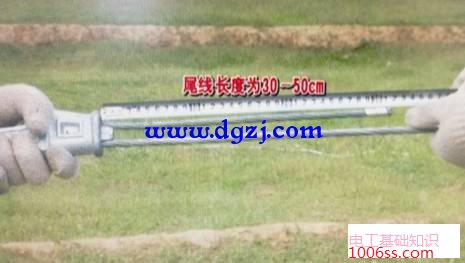

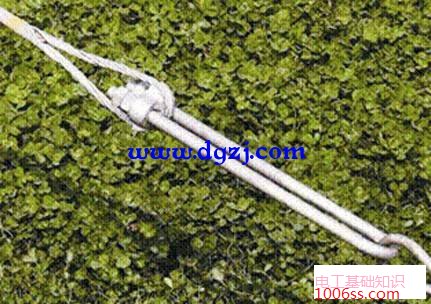

楔形线夹露出的尾线长度为30-50cm
电力拉线制作及安装方法图解

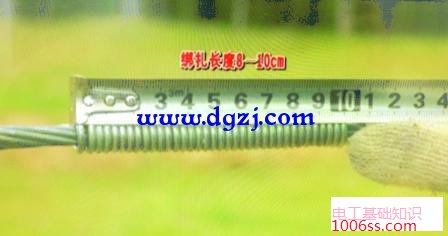

拉线回尾绑扎长度为8-10cm
电力拉线制作及安装方法图解

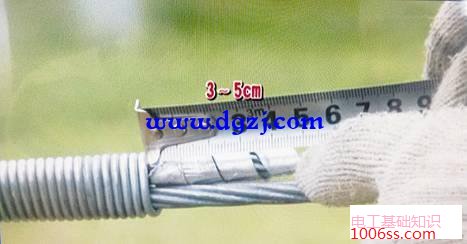

端部留头3-5cm
普通拉线安装
1. 拉线底把应采用热镀锌拉线棒,安全系数不小于3,最小直径不应小于 16mm,拉线棒与拉线盘应垂直,连接处应采用双螺母,其外露地面部分的长度应为500~700mm,需做防腐处理时,防护部位为自地下 500mm 至地上 200mm处涂沥青,缠麻袋片两层,再刷防腐油。
2. 拉线应采用专用的拉线抱箍,拉线抱箍安装在距离横担下沿不大于5cm处,拉线上把和拉线抱箍连接处采用延长环连接。
3. 当同一组拉线采用双线夹并采用连板时,其尾线端的方向应统一。
4. 楔形线夹的螺栓与延长环连接好后 R 型销针的开口 30 °~ 60 °。
5.拉线紧好后,UT型线夹应有不小于二分之一的螺杆丝扣长度可供调整。UT型线夹的双螺母应拧紧并牢靠,其螺帽外露螺栓长度不得大于全部螺纹长度的三分之一,也不得小于2cm。一般外露螺栓长度为2-5cm。
6. 当拉线从导线之间穿过及拉线松脱可能碰触导线时应装设拉线绝缘子,拉线绝缘子的电压等级应与线路电压等级一致。当拉线断开情况下,拉线绝缘子距地面的垂直距离不应小于2.5m。
7. 城区或人口聚集地拉线安装完成后应安装拉线护套(黄黑相间护套管),拉线对地面夹角宜为45 °,若受地形限制,不应大于60 °、小于30 °
电力拉线制作及安装方法图解
拉线抱箍安装在距离横担下沿不大于5cm处
电力拉线制作及安装方法图解

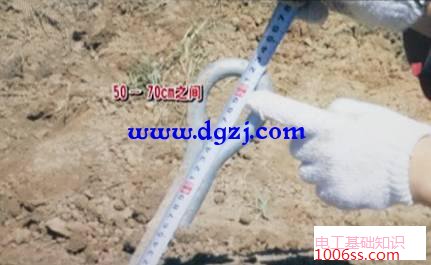

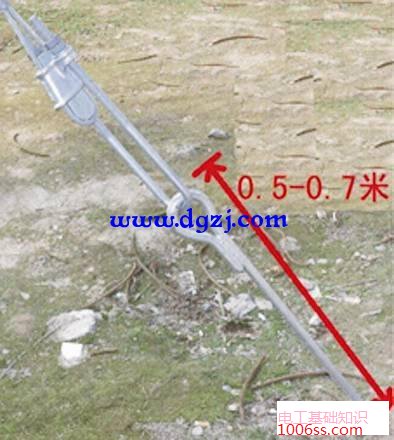

拉线棒外露地面部分的长度应为500~700mm
电力拉线制作及安装方法图解

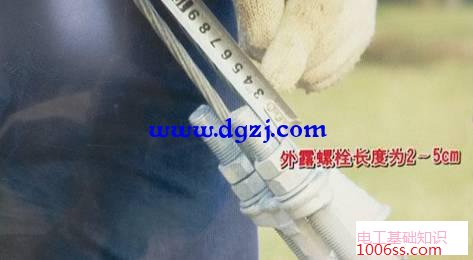

外露螺栓长度为2-5cm
电力拉线制作及安装方法图解

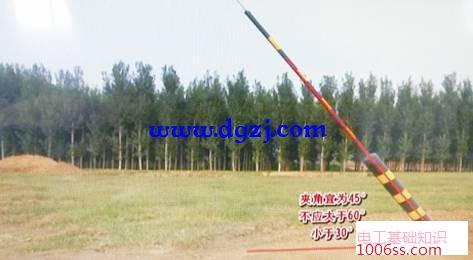

拉线对地面夹角宜为45 °,若受地形限制,不应大于60 °、小于30 °
电力拉线制作及安装方法图解

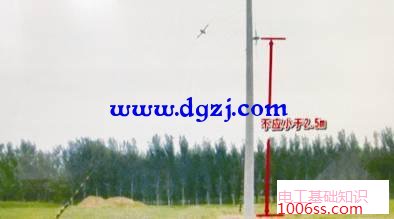

当拉线断开情况下,拉线绝缘子距地面的垂直距离不应小于2.5m
电力拉线制作及安装方法图解

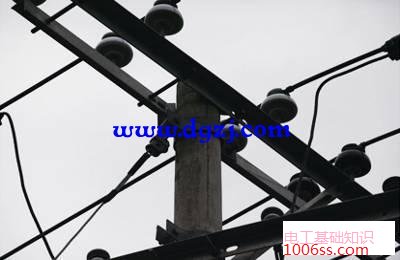

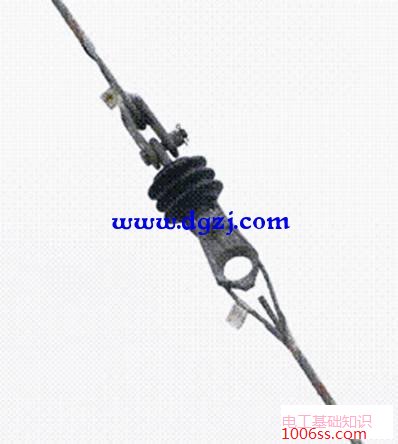

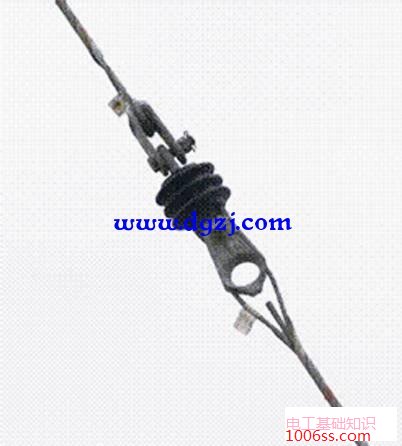

拉线绝缘子
电力拉线制作及安装方法图解

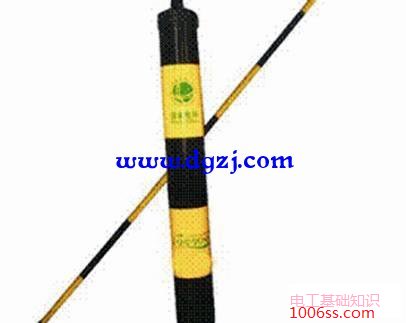

拉线护套管

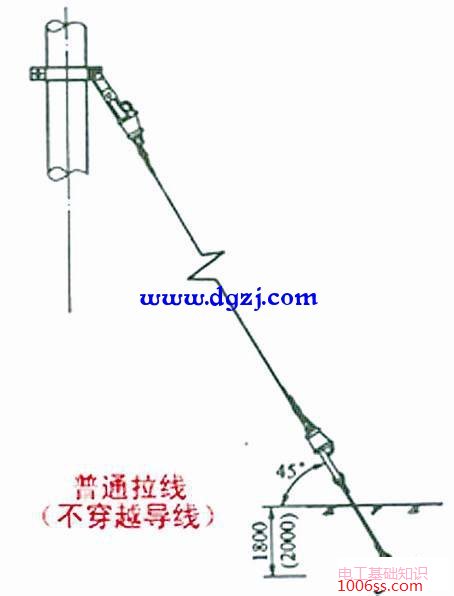

不穿越导线拉线安装图:
电力拉线制作及安装方法图解

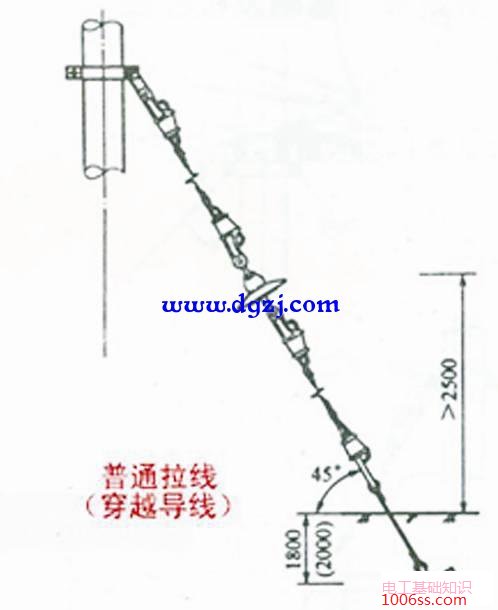

穿越导线拉线安装图:
电力拉线制作及安装方法图解

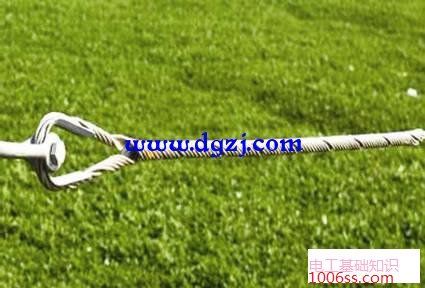

预绞式拉线制作
1. 预绞式拉线连接金具一般采用螺旋式预绞式耐张线夹。
2. 预绞丝表面应光洁, 无裂纹、折叠和结疤等缺陷。
3. 线夹与拉线的直径和种类应匹配。
4. 线夹与钢绞线旋向一致采用标准右旋方式。
电力拉线制作及安装方法图解
预绞式拉线安装
1. 拉线底把应采用热镀锌拉线棒, 安全系数不小于3,最小直径不应小于 16mm,拉线棒与拉线盘应垂直,连接处应采用双螺母,其外露地面部分的长度应为500~700mm,需做防腐处理时,防护部位为自地下 500mm 至地上 200mm处涂沥青,缠麻袋片两层,再刷防腐油。
2. 拉线应采用专用的拉线抱箍,拉线抱箍安装在距离横担下沿不大于5cm处,拉线上把和拉线抱箍连接处采用延长环连接。
3. 应用铰链将拉线拉紧至合适位置, 在拉线上从锚杆向上约 20mm 处,用细铁丝(钢线卡子)绑扎剪去多余拉线。
4. 拉线应置于离拉线耐张线夹绞环最近的铰接标识处,拉线耐张线夹应与锚杆心形环的槽对齐。
5.拉线紧好后,UT型线夹应有不小于二分之一的螺杆丝扣长度可供调整。UT型线夹的双螺母应拧紧并牢靠,其螺帽外露螺栓长度不得大于全部螺纹长度的三分之一,也不得小于2cm。一般外露螺栓长度为2-5cm。
6. 当拉线从导线之间穿过及拉线松脱可能碰触导线时应装设拉线绝缘子,拉线绝缘子的电压等级应与线路电压等级一致。当拉线断开情况下,拉线绝缘子距地面的垂直距离不应小于2.5m。
7. 城区或人口聚集地拉线安装完成后应安装拉线护套(黄黑相间护套管),拉线对地面夹角宜为45 °,若受地形限制,不应大于60 °、小于30 °
8. 预绞丝拉线线夹不可重复利用。
电力拉线制作及安装方法图解
电力拉线制作及安装方法图解
电力拉线制作及安装方法图解
防风拉线安装
1. 耐张段直线杆超过5基时应设一基防风杆,装设防风拉线,防风拉线应与线路方向垂直,同一基杆上的防风拉线的受力应一致,不得有过松、过紧、受力不均匀的现象。

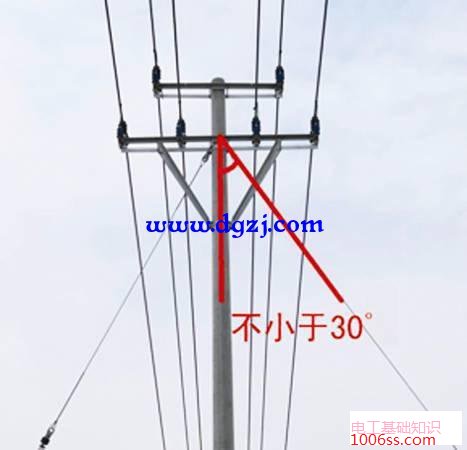

2. 拉线与杆夹角宜为45 °,若受地形限制,不应小于30 °
电力拉线制作及安装方法图解

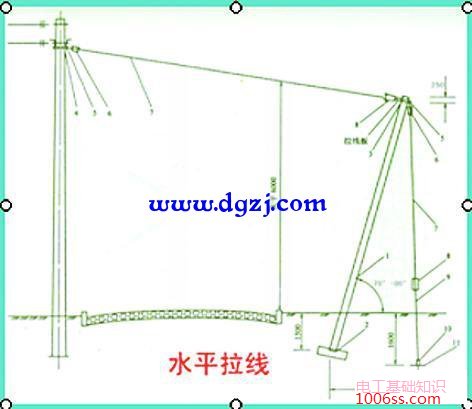

水平拉线安装

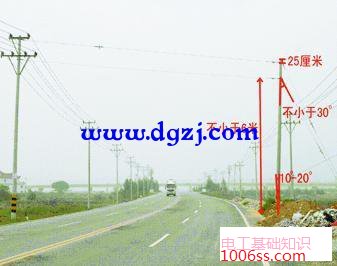

1. 水平拉线安装时,拉线柱应向张力反方向倾斜 10 ° ~ 20 °,坠线与拉线柱夹角不小于 30 °;有坠线的拉线柱埋深为柱长 1/6 ,坠线上端固定点距柱顶距离应为 25cm,拉线穿越公路时,对路面边缘的垂直距离不应小于6m。
电力拉线制作及安装方法图解
2. 水平拉线安装图:
电力拉线制作及安装方法图解

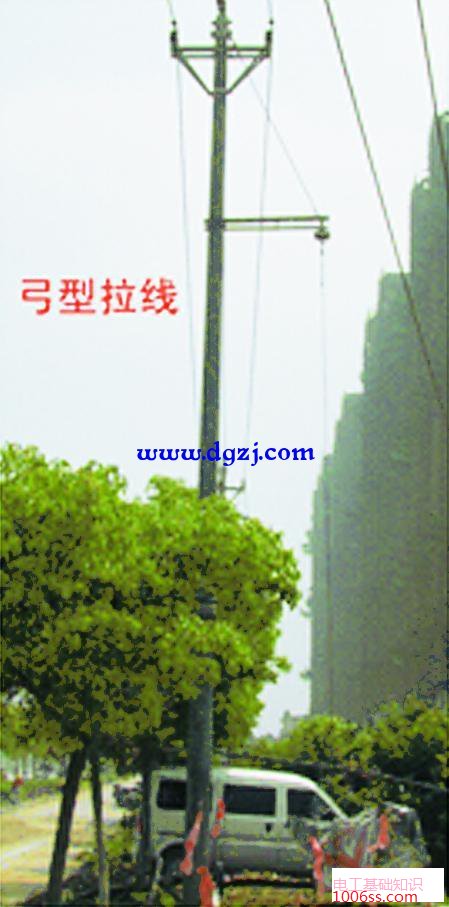

弓型拉线安装
1.顺向拉线应与线路方向对正,转角杆的合力拉线应与线路部分角线对正,撑铁应水平。
电力拉线制作及安装方法图解

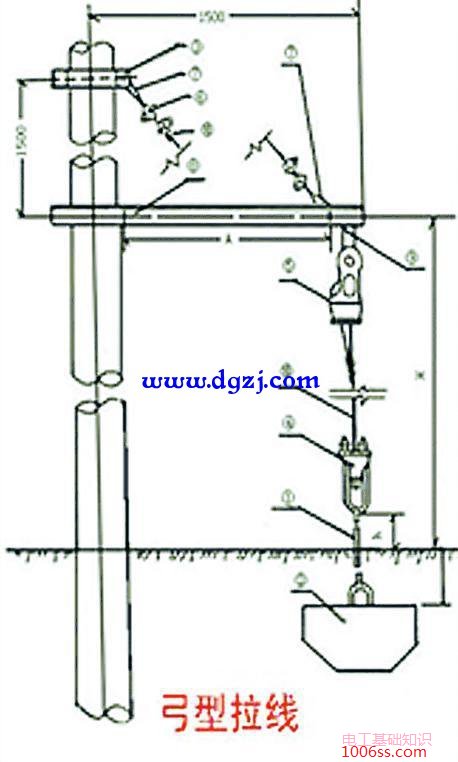

2.弓型拉线安装图
电力拉线制作及安装方法图解

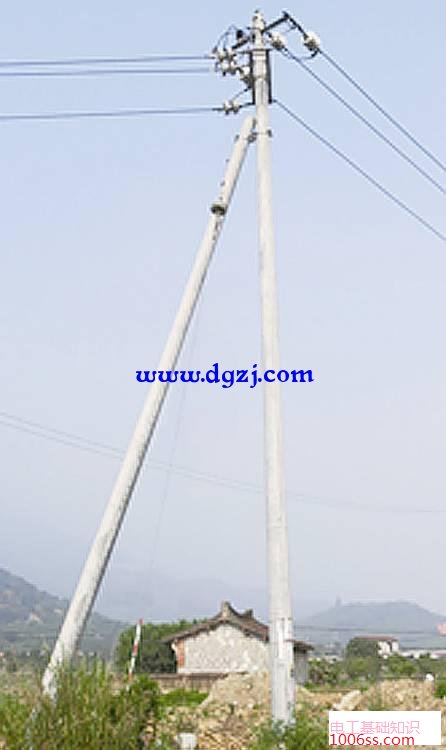

顶(撑)杆安装
顶杆底部埋深不宜小于0.5m,且设有防沉措施,与主杆之间夹角应满足设计要求,允许偏差为±5°,与主杆连接应紧密、牢固。
电力拉线制作及安装方法图解
