桥架各种弯头制作图解及计算公式

时间:2021-06-20 08:23来源:未知 作者:admin 点击:
桥架在 电气 工程中用的很普遍。桥架一般有成品弯头,但有些地方的桥架走向需要现场确定,所以也不能所有的桥架弯头都由厂家制作。桥架弯头的制作是安装 电工 必须要掌握的基本

桥架在电气工程中用的很普遍。桥架一般有成品弯头,但有些地方的桥架走向需要现场确定,所以也不能所有的桥架弯头都由厂家制作。桥架弯头的制作是安装电工必须要掌握的基本技能。
桥架常用的弯头有90度弯、45度弯和30度弯。对于学过三角函数知识,面且还没有忘记的人来说制作桥架弯头不是什么难事,只要想一想就能算出来。如果不会算,也没有关系,只需要记住几个数据就行了,这就可以做一些常用的弯头。如果还觉得麻烦,还有一个更简便的办法,就是买两个三角板,把三角板放在桥架上划线,这样就方便多了。
有些人算得很准,但做好之后发现有较大的误差。出现这种情况主要是切割时的方法不对。由于切割片的有一定的厚度,所以在切割时要考虑切缝的问题。做好了这一步之后,需要对切割的地方进行打磨,然后打眼上螺丝就比较简单了。
会做桥架弯头了,还需要了解什么地方用什么样的弯头。这样根据不同的地方不同的桥架和不同的走向来选择。如果是槽式桥架,而桥架里面的电线小,这就尽量把弯做成90度,做成横平竖直,注重美观。如果是梯式桥架,电缆大,在机房里,或者有吊顶,这就要以实用为主,尽量做成45度或30度,切忌拐死弯,这样方便缚设电缆。

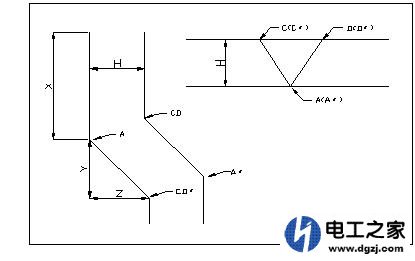

1.桥架弯制计算示意图

X:现场弯头需实际留有的直段距离,可度量出
H:水平弯头为桥架宽度;垂直弯头为桥架侧边高度
Y:弯头水平方向的延伸距离,可现场度量出
Z:水平弯头为水平横移距离;垂直弯头为垂直竖移距离
CD(CD〃):截取角宽度
A(A〃):截取角顶点
2. 水平弯头方法

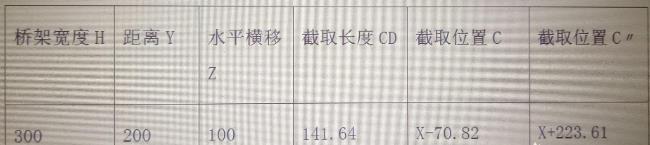

如图所示,由于切割尺寸与桥架高度无关,以桥架宽度为300mm、距离Y为200mm、水平横移Z为100mm为例,把这三个数据输入可得出计算结果:(单位:mm)



3. 垂直弯头制作方法
如图所示,由于切割尺寸与桥架宽度无关,以桥架高度为100mm、距离Y为200mm、垂直竖移Z为200mm为例,把这三个数据输入可得出计算结果:(单位:mm)
