10千伏刀闸怎么安装

时间:2019-01-02 13:20来源:未知 作者:admin 点击:
10干伏刀闸怎样安装,材料准备, 安全 注意事项 10KV刀闸可以单电杆,加上双横担(对挟)杆上安装 10刀闸安装前,应仔细查看产品合控证,说明书的安装方法,及注意事项 查看10kV刀闸的

10干伏刀闸怎样安装,材料准备,安全注意事项
10KV刀闸可以单电杆,加上双横担(对挟)杆上安装
10刀闸安装前,应仔细查看产品合控证,说明书的安装方法,及注意事项
查看10kV刀闸的控制电气原理图及接线说明附图
核对,各操作元件的额定电压,额定电流,于线路实际情况是否相属,
试操作拉合着看,各部件是否灵活完好
材料准备
10KⅤ刀闸3台(一组)
12或15m电杆一根
16x18
对分2套:
支撑缺2根(块)
10x50,16x80,16x210,螺丝(栓)各若干根(个)
全铝接线端子6只
绝缘胶布
热缩管,
绝缘并沟线挟
绝缘导线
接地体及接地装置.
等等材料
安装时注意送电侧,受电侧,不要进出线安装反了
另外,安装时,办好工作票,做好停电,验电,掛接地线等技术措施
使用合格的安全工器具,确保施工现场及人员全

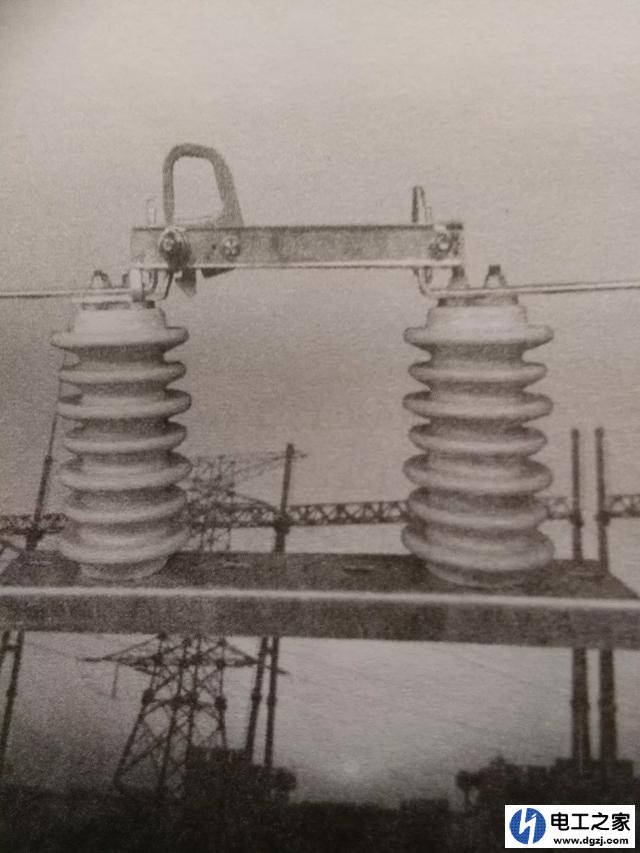

下图为刀闸安装实图
10千伏刀闸怎么安装
