什么是五孔插座?插座一开五孔怎样接线

时间:2020-02-27 11:17来源:未知 作者:admin 点击:
五孔插座是一个插座界面有五个可插接线路孔的插座,我们就叫它五孔插座。 是不是有绕得有点晕?没办法,专业用语一般都会有这种情况。五孔插座,其基本为一排两孔,插接两脚插

五孔插座是一个插座界面有五个可插接线路孔的插座,我们就叫它五孔插座。

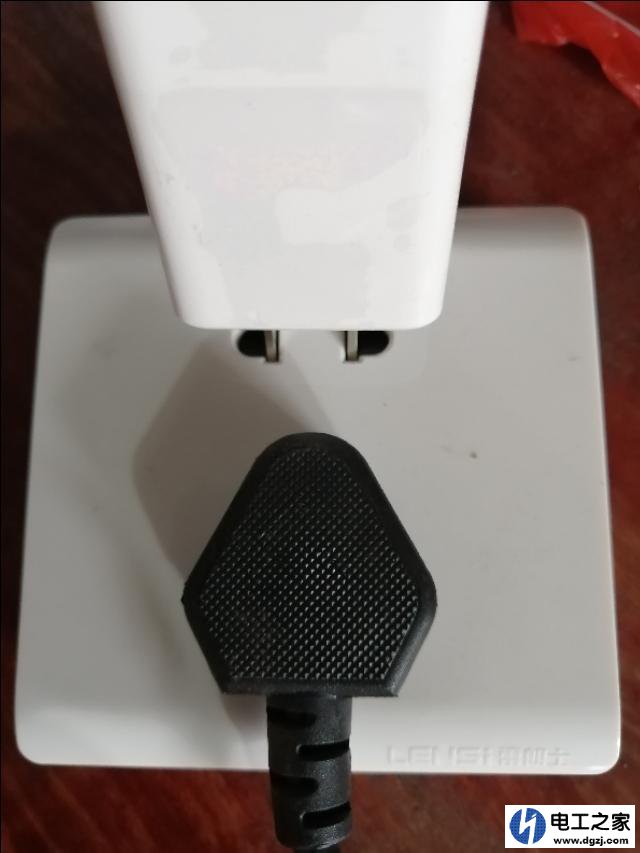

是不是有绕得有点晕?没办法,专业用语一般都会有这种情况。五孔插座,其基本为一排两孔,插接两脚插头(比如手机充电器插脚)。一排为三孔,插接三脚插头(比如电饭锅插头)。
什么是五孔插座?插座一开五孔怎样接线

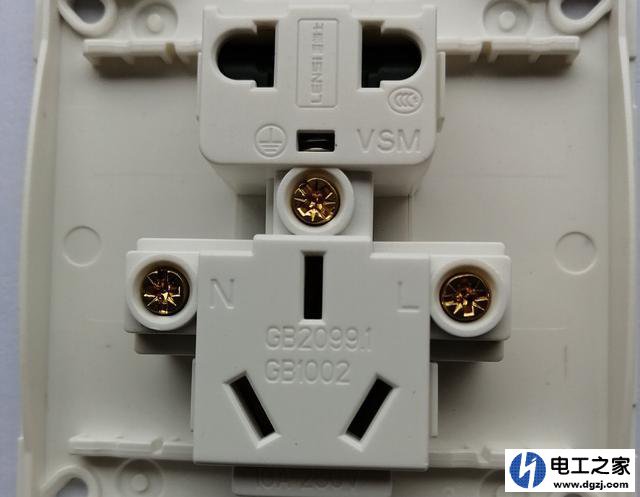

五孔插座的内部有五个金属导体接触片,分为三组,接线端在背面。
什么是五孔插座?插座一开五孔怎样接线

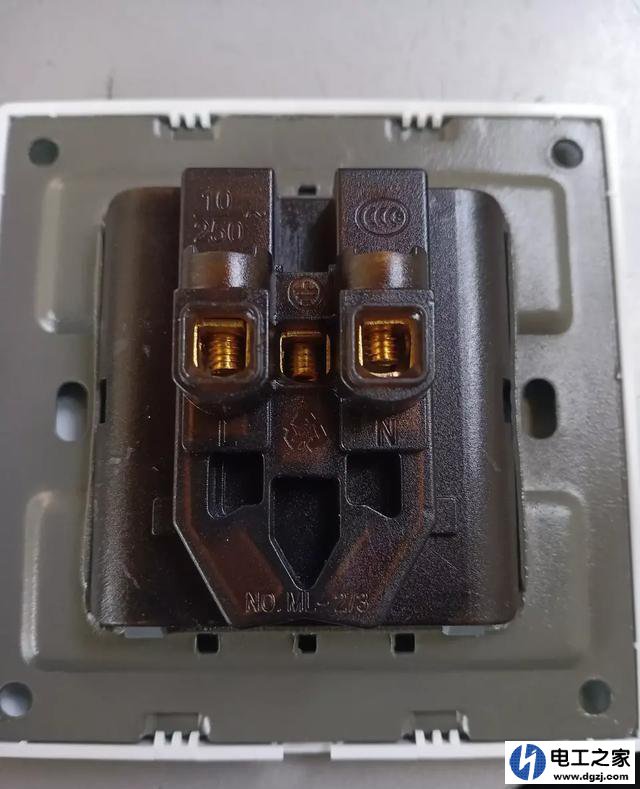

从插座背面看左边,标识L的为火线(相线)接线端,右边标识为N的为零线接线端。中间那个三横一竖加个圆圈的是接地线的。
如此,一个标准的民用插座就组成了。
其实正面它是真样的,左零右火指的是插座正面。
什么是五孔插座?插座一开五孔怎样接线
了解了这些。现在就可以来接线了。
不管你是新接一个插座,还是换装旧的插座都请首先关闭本组线路电源或者将电源总开关关闭。
普通五孔插座接线步骤。
首先介绍旧插座换装的接线步骤。
1、如果你不确定旧插座里的那一根线是火线,或者旧插座由于烧毁而无法辨别火线是那一根了。那就先别关闭电源,用普通发光验电笔检查出发光的一根一为火线。(正常情况下火线多为红色)
然后,关闭电源。把确认为火线的线头插入标识为L的接线孔,用螺丝刀拧紧罗是即可。接下来,就是把黄绿色线插入带有圆圈里面三横一竖标识的接线端,用螺丝刀拧紧螺丝压实,即可。最后一根就是零线了,接入标识N的接线口,用螺丝刀拧紧即可。
接好线之后,如果这个插座是明装型插座,如图片三所示,就把外盖盖上即可。如果是暗装型插座,就要把插座镶砌进插座底盒内再拧紧插座左右两边的螺丝。
2、如果是新接一个插座。那么,最好先选用一根跟红色电源线作为火线。先确认要接线的这一路电源已经关闭。然后,将选为火线的线头插入L端接线孔,用螺丝刀拧紧压线螺丝。将零线接入标识为N的接线端接线孔,用螺丝刀拧紧压线螺丝。黄绿色线接入三横一竖标识的接线孔,拧紧压线螺丝。
备注黄绿色线为地线专用线,如果非必要不要用着种色线接其他线,切记!
五孔插座的种类
1、五孔插座从安装方式上来说分为明装五孔和暗装五孔插座。前面已经介绍过了两种插座的接线装饰步骤。
2、从使用功率上分为220~250V,10A,普通插座;和220~250V,16A大功率插座。接线方法和步骤没有区别。

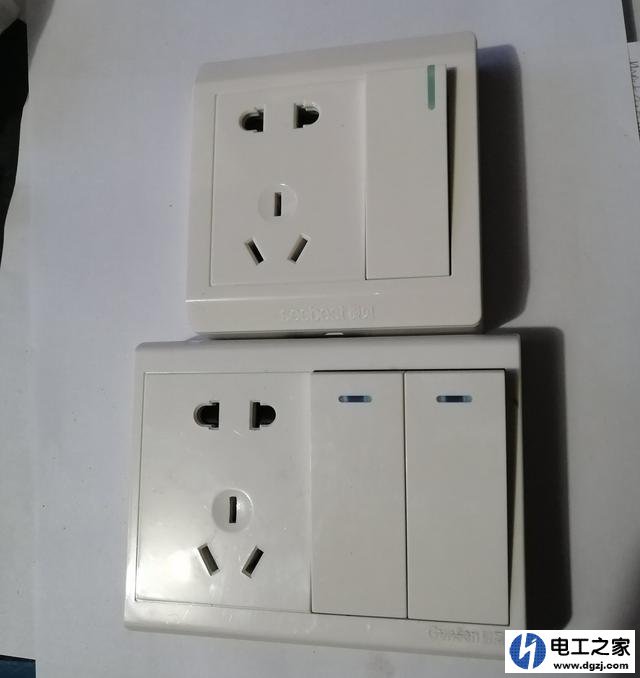

3从使用用途分为,普通五孔插座,一开五孔插座和多开五孔插座
什么是五孔插座?插座一开五孔怎样接线
接线方法有三种。
什么是五孔插座?插座一开五孔怎样接线
如图

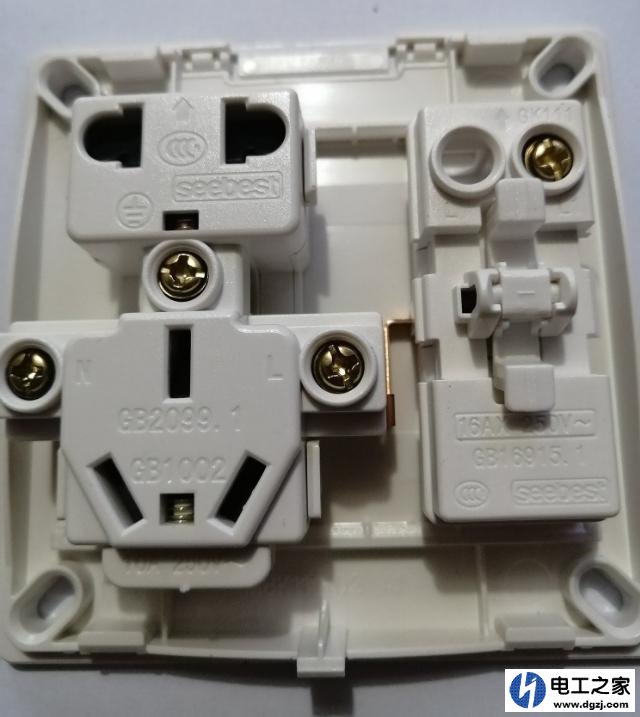

本类型插座界面由五个插接孔和一个按钮触点断开、闭合开关组成。

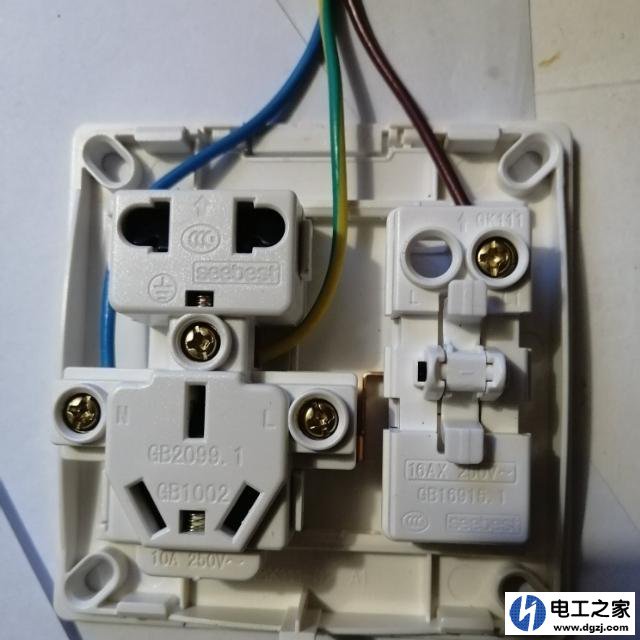

第一种接线法,接线端L孔串联(自带串联)接线按钮控制插座电源接法。将火线(最好使用红色线)接入按钮处L1端接线孔,将零线接入插座插孔处N端接线孔,黄绿色线接入中间圆圈中间带三横一竖标识的接线端。这样就可以由按钮开关控制插座通断电源。
什么是五孔插座?插座一开五孔怎样接线

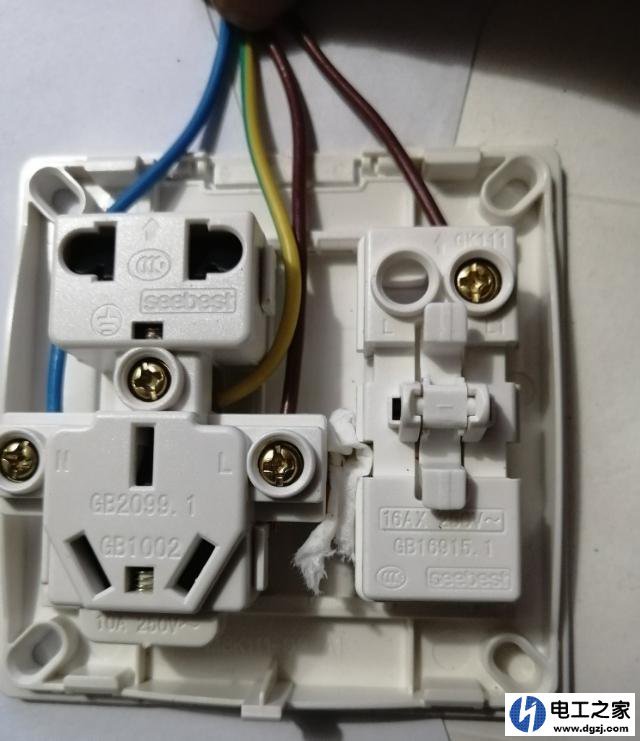

第二种接线法,插座常通电,按钮独立控制其他电器。将火线(最好用红色线)接入L端接线口。零线,地线同上。按钮处L1接线口接另一个电器的进线端(如电灯)。
什么是五孔插座?插座一开五孔怎样接线
另一种为插孔L端与按钮开关L端没有自带串联的一开五孔插座。
第三种接线法为,先将插座处L端与按钮处L端用线串联起来,接下来的步骤同前,如开关控制插座则同第一种接线法,如单独使用则同第二种接线法。
4、还有一种为一开五孔双控开关。其构成要素为五孔插接端同上面所述,按钮处又L、L1、L2。
接线用途增加一个为控制两个电路回路。比如两地同时控制一路照明(电灯),一开双控电灯。
接线方法前期同上。按钮处L1接另一个双控开关的L1端口,L2接另一个双控开关的L2。
