1条火线和1条零线怎么安装两路灯

时间:2020-01-03 10:55来源:未知 作者:admin 点击:
为了省电(现家中大灯150W*2个可遥控关灯)和美观,现在有个理论想法不知道可行否?现在我的暗线有1组1.5平方线想要每个灯加装1组20-40瓦左右的吸顶灯(可遥控)共用1组线用遥控关

 为了省电(现家中大灯150W*2个可遥控关灯)和美观,现在有个理论想法不知道可行否?现在我的暗线有1组1.5平方线想要每个灯加装1组20-40瓦左右的吸顶灯(可遥控)共用1组线用遥控关灯,不知道这个操作可行吗

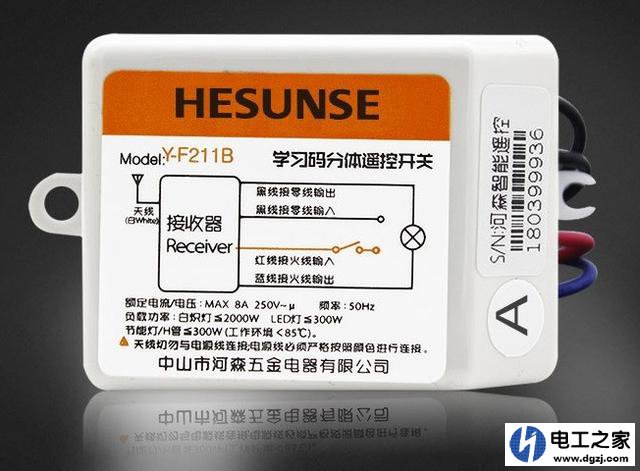

对于这种情况,直接加一个无线遥控开关即可。无线遥控开关如图所示:
1条火线和1条零线怎么安装两路灯

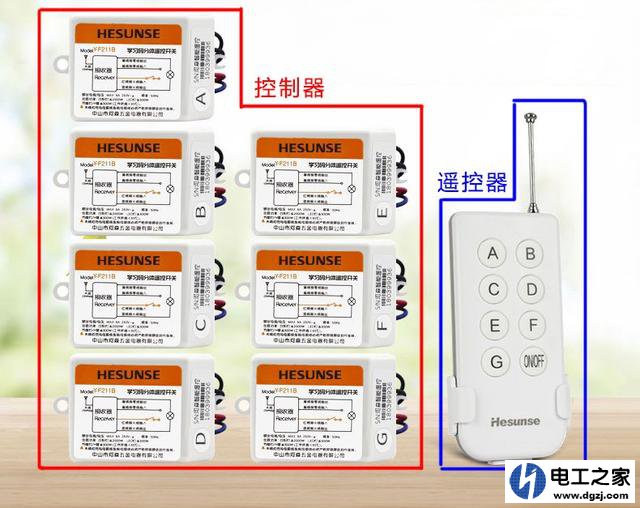

无线遥控开关分为“控制器”和“遥控器”两部分组成,控制器是和用电设备连接,用于控制用电设备得电和断电。而遥控器是发出指令,用来控制控制器工作。无线遥控开关可以控制一路用电设备,也分别可以控制多路用电设备,具体根据具体情况选择。
接线
接线可以根据无线遥控开关上面的接线图来接线,如图
1条火线和1条零线怎么安装两路灯

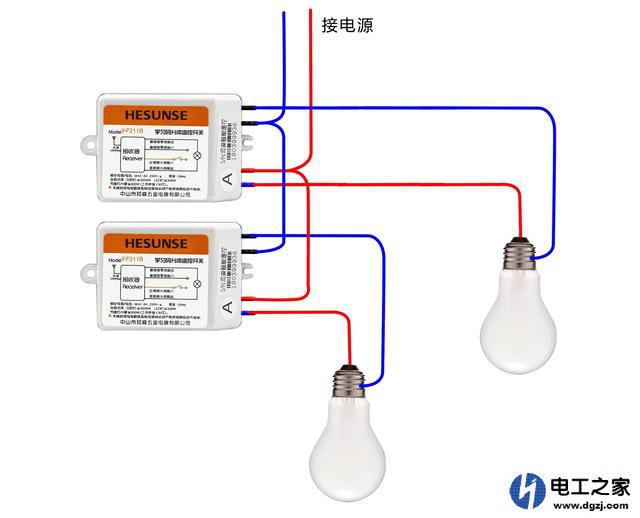

根据电路图,两个灯的实物图接线如图所示
1条火线和1条零线怎么安装两路灯
工作原理
无线遥控开关的控制器输入接电源零线和火线,输出接灯泡,相当于一个开关,只是它听命于遥控器。按一下遥控器开灯时,遥控器发出信号,控制器接受的信号以后接通电路,然后灯有电亮灯。同理,按一下遥控器关灯,遥控器发出关灯信号,控制器接收到关灯信号、断开电路,从而灯灭。
注意

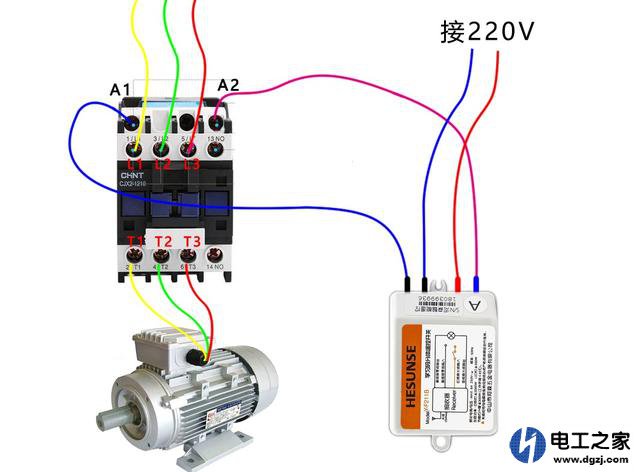

在购买注意无线遥控开关的时候要它的最大负载能力,即最大能控制多大功率的负载。一般无线开关控制的功率比较小,在100瓦左右。如果需要控制的负载功率较大(比如水泵),可以加一个接触器来实现控制大功率负载。如图:
1条火线和1条零线怎么安装两路灯
