LED日光灯接线方法

时间:2014-10-29 11:28来源:未知 作者:y930712 点击:
传统的荧光灯工作原理 传统的荧光灯一般由支架、电感镇流器、启辉器、灯管这四大部分组成 。 图 1 为传统的荧光灯内部结构 。 图 2 是传统的荧光灯内部电路图 。 其工作原理是当开

传统的荧光灯工作原理

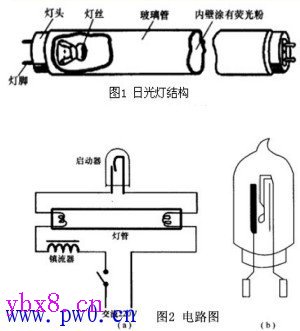

  传统的荧光灯一般由支架、电感镇流器、启辉器、灯管这四大部分组成 。 图 1 为传统的荧光灯内部结构 。 图 2 是传统的荧光灯内部电路图 。 其工作原理是当开关接通的时候 , 电源电压立即通过 电感镇流器 和灯管灯丝加到启辉器的两极。 220 伏的电压立即使启辉器的惰性气体电离 , 产生辉光放电 。 辉光放电的热量使双金属片受热膨胀 , 两极接触 。 电流通过 电感镇流器 、 启辉器触极和两端灯丝构成通路 。 灯丝很快被电流加热 , 发射出大量电子。这时,由于启辉器两极闭合,两极间电压为零,辉光放电消失, 管内温度降低;双金属片自动复位 , 两极断开。 在两极断开的瞬间 , 电路电流突然切断 , 电感镇流器产生很大的自感电动势 , 与电源电压叠加后作用于管两端 。 灯丝受热时发射出来的大量电子 , 在灯管两端高电压作用下 , 以极大的速度由低电势端向高电势端运动 。 在加速运动的过程中 , 碰撞管内氩气分子 , 使之迅速电离 。 氩气电离生热 ,
LED日光灯接线方法
