半导体二极管正向交流电阻与正向直流电阻的关

时间:2024-03-14 21:21来源:未知 作者:admin 点击:
直流 电阻 是 二极管 工作时,二极管两端的电压和流过它的 电流 之比。 Rd=Ud/Id. 交流电阻是二极管工作时,二极管两端的电压变化量和流过它的电流变化量之比。 rd=ΔUd/ΔId.  “正向交

直流电阻二极管工作时,二极管两端的电压和流过它的电流之比。

Rd=Ud/Id.

交流电阻是二极管工作时,二极管两端的电压变化量和流过它的电流变化量之比。

rd=ΔUd/ΔId.

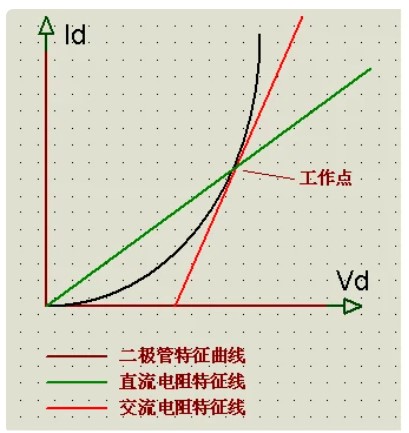

 “正向交流电阻”小于“正向直流电阻”。因为二极管的正向伏安特性是指数式上升的曲线,曲线上某一点的切线的斜率之倒数就是交流电阻,而该点与坐标原点的连线的斜率之倒数就是直流电阻。

 就是说交流电阻是二极管特征曲线的微分(导数),是工作点切线方向的U/I。

 简单来说,其交流等效电阻小于等于其直流等效电阻,

 因PN结电容的存在,随着交流电信号频率的提高,其交流等效电阻还在下降。






文章主要来源于1146854900、分享社会民生、无畏无知者
