可控硅可以控制直流吗
可控硅可以通过改变其内部电路的电阻值来控制直流电流的大小，从而实现对直流电流的控制。可控硅在直流上使用的话，只能当做电子开关，只有接通或闭合状态。只有接通或闭合状态，无法控制电压。但是，可控硅可以用于控制交流电路，可以控制电压的大小，从而控制电路的电流和电压。
用可控硅控制交流的应用很广泛，单结晶体管交流调压电路就是一种典型的交流调压电路。调压原理是：通过改变单结晶体管发出触发脉冲的导通角度来控制可控硅的导通时间，来实现交流调压。此电路中，单结晶体管是接在交流电路中的，通过半波整流和降压获取工作电源。
通常在调压电路中，触发电路由控制电路产生，控制电路工作在直流电路中。

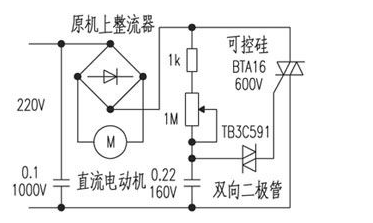

可控硅直流应用电路接线法
可控硅有A，K，G三脚，当AK间加上交流电，在KG之间加一触发信号，单向可控硅在交流半波（10毫秒内）任意时间起加触发，其信号可很短，（例如10微秒的脉冲）可控硅导通。
10微秒后脉冲消失，可控硅还是导通的，只有当正弦波过零时AK间没有维持电压，可控硅就关断了；若不再加脉冲，即使AK间重新获得电压，可控硅还是关断的。
可控硅能以毫安级电流控制大功率的机电设备，如果超过此功率，因元件开关损耗显著增加，允许通过的平均电流相降低，此时，标称电流应降级使用。
可控硅可以调节直流电压。可控硅可以通过改变其内部电路的电阻值来控制直流电压的大小，从而实现对直流电压的控制。
可控硅调压原理

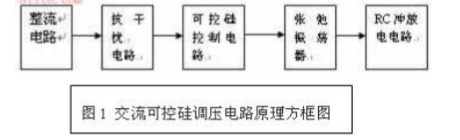

可控硅 （晶闸管）交流调压电路的原理方框图如图所示
（1）整流电路采用桥式整流，将220伏，50赫兹交流电压变为脉动直流电。
（2）抗干扰电路为普通电源抗干扰电路。
（3）可控硅控制电路采用可控硅和降压电阻组成。
（4）张弛振荡器由单结晶体管和电阻组成。
（5）冲放电电路有电阻和可变电阻及电容组成。
