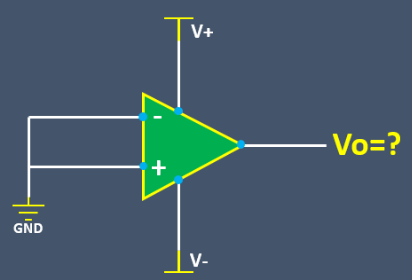

家可以看到这个电路，运放的同相端和反相端都接在0V，大家觉得运放的输出电压是多少。

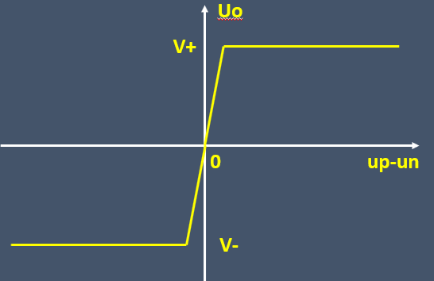

很多同学觉得，在开环条件下根据运放的传输曲线，当同相端电压等于反相端电压时，运放的输出电压等于0。

可是实际测量运放的输出电压为V+或者是V-。

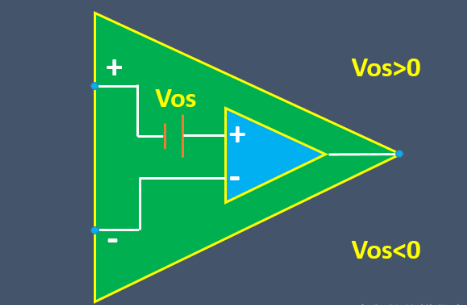

这是为什么呢?这就是因为运放输入端是存在很小的失调电压，一般记作VIS或者VIO，运放的失调电压可以理解成同相端串联了一个很小的电压源，这个电源的电压值其实就是运放的失调电压，这个电源的值可能是正也可能是负，当然失调电压很小，(失调电压一般在100uV对于一个运放来说算比较好的了,比如OP07给出的典型值是30uV，也有上mV的。比如uA741，它的数据手册给出的失调电压是1mV。)。

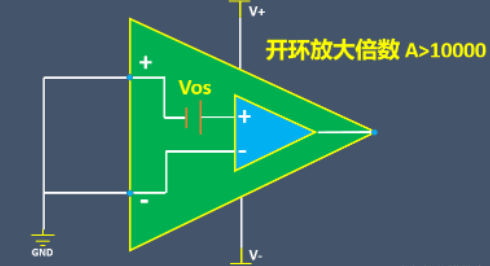

但是运放的开环增益一般都上万，所以这里是由于失调电压使运放进入了饱和区。

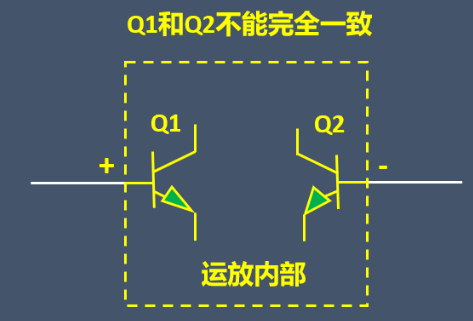

放大器输入失调电压的产生，主要由于输入级对称三极管晶圆的不匹配所导致。比如uA741运放的输入端，这输入的这两个三极管不可能做到完全一致，所以就会产生失调电压。

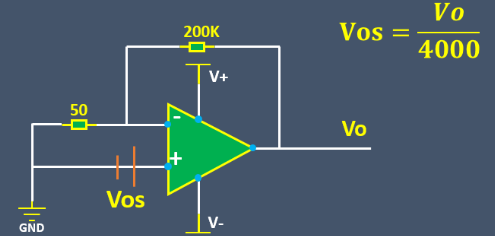

测量运放的失调电压的电路可以用这个4000倍的同相比例运算放大电路。失调电压Vos=Vo/4000。

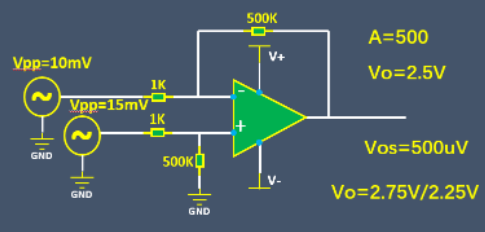

运放的失调电压的影响主要是当我们在做小信号的运算，失调电压就不能忽略了，会带来一定的误差。比如如下的加减运算放大电路，本来输出应该是2.5V，但是实际输出电压仿真是2.75V或者2.25V。为什么呢?就是因为失调电压相较于输入电压不能忽略。

如何应对运放的失调电压?

选择失调电压小的运放

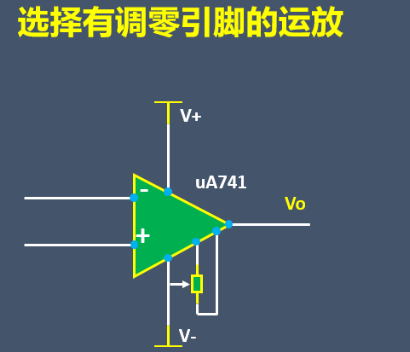

选择有调零引脚的运放

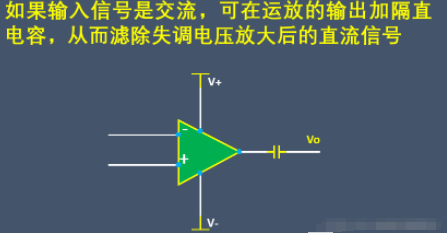

3.如果输入信号是交流，可在运放的输出加隔直电容，从而滤除失调电压放大后的信号。
