所谓 模拟 芯片 ,是处理外界 信号 的第一关,所有数据的源头是模拟信号,模拟芯片是集成的模拟电路,用于处理模拟信号。 模拟信号是在时间和幅值上都连续的信号,数字信号则是

所谓模拟芯片,是处理外界信号的第一关,所有数据的源头是模拟信号,模拟芯片是集成的模拟电路,用于处理模拟信号。 模拟信号是在时间和幅值上都连续的信号,数字信号则是时间和幅值上都不连续的信号。

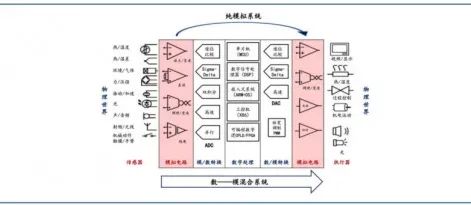

外界信号经传感器转化为电信号后,是模拟信号,在模拟芯片构成的系统里进行进一步的放大、滤波等处理。 处理后的模拟信号既可以通过数据转换器输出到数字系统进行处理,也可以直接输出到执行器。

常见的数模混合系统包括:消费领域的手机、个人电脑数码相机、麦克风、扬声器等,工业领域的温度检测器、心电图仪、飞机系统,汽车领域的倒车显示仪等,模拟芯片无处不在。


根据功能划分,模拟芯片可分为电源管理芯片、信号链芯片、射频芯片,其中射频芯片是处理射频频段的信号链芯片 ,为了方便区分,我们将信号链芯片和射频芯片单列开来。 按输入/输出响应关系,模拟芯片可分为线性电路(如运算放大器)和非线性电路(如模拟乘法器); 按应用领域不同又可分为通用型电路和专用型电路,通用型电路如运算放大器、电压调整器、模数转换器数模转换器等,专用型电路如音响电路、电视接收机电路等。

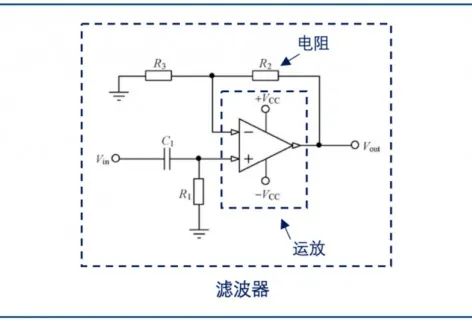

其中,运算放大器是模拟电路的“基础积木”,应用极为广泛。 运算放大器是指对模拟信号进行相加、积分等运算的放大电路,常用于将微弱的小信号放大成大信号。 同时,运算放大器是构成许多模拟器件的基础,数模转换器、电流-电压转换器、滤波器比较器线性稳压器等都需要运放。
