电源管理和小型化要求的高要求，加上整个生命周期内的高温曲线，是当今设计人员需要解决的挑战。KEMET 正在扩展 AO-CAP ® 铝聚合物 SMD 电容器，在A700 系列.KEMET 通过新的材料设置和制造流程增强了产品供应，允许在额定电压下的耐久性寿命和在 125ºC 至 3000 小时下无偏存储的规格。

KEMET A700 Plus 高性能有机铝电容器 AO-CAP 是一种固态铝电容器。阴极是一种固体导电有机聚合物，可在高频下实现非常低的ESR和更好的电容保持性。

该结构基于铝元件的堆叠，包括介电铝2O3以及表面的聚合物对电极。外层由碳和银制成。图 1 和图 2 显示了元素的结构和照片。

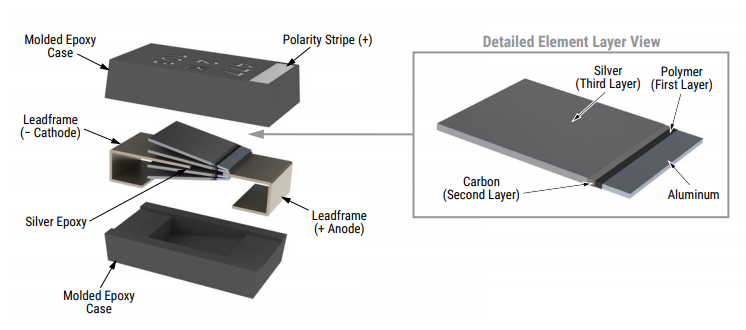

图1.KEMET A700 铝有机电容器 （AO-CAP） 基本结构

图2.铝元素箔照片

几个元件箔堆叠并放置在电容器结构内，结构示意图如图3所示。由于其结构，它具有非常低的ESR能力。

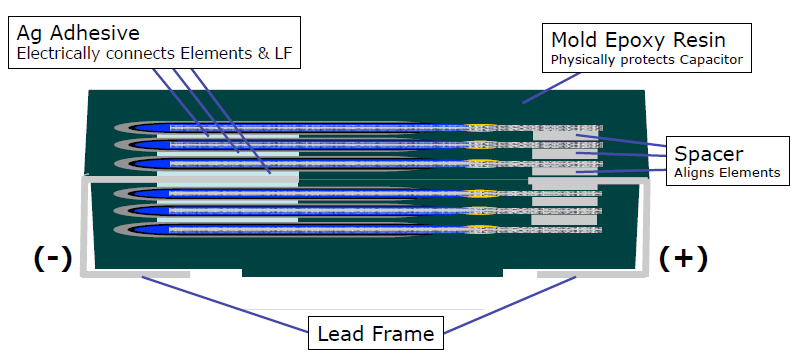

图 3 – A700 Plus 高性能电容器的结构示意图

AO-CAP®可以在高达额定电压100%的稳态电压下工作，而无需降额。该特性是由于与介电和聚合物对电极的低应力界面，并且是一个有利的可靠性参数。

由于没有液体电解质，A700 具有较长的使用寿命、低 ESR 和高工作温度。

频率中的ESR显示出更宽的曲线，值<10mOhm，随温度的变化很小。转到此处访问适用于 A700 的 K-SIM 卡.

对设计进行了增强和选定的材料升级，以将额定电压下的 125ºC 寿命耐久性扩展到 3000 小时。此外，存储耐久性也扩展到125ºC。

最初的产品组合仅限于一个适合支持典型 DC/DC 转换器、服务器、电信、显示器和工业应用中低压电源轨的部件号。表1a描述了新部件号，表1b中描述了AO-CAP选择指南摘要。

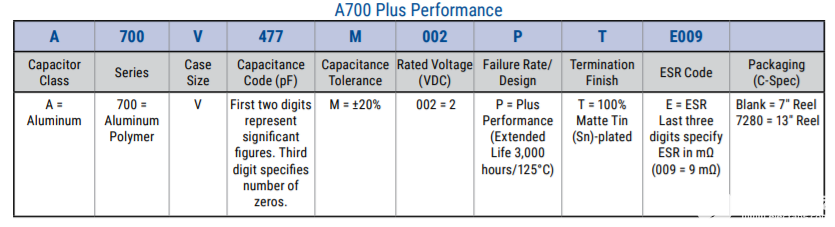

表 1a. A700 Plus 性能 （125ºC / 3000h） 系列初始产品组合

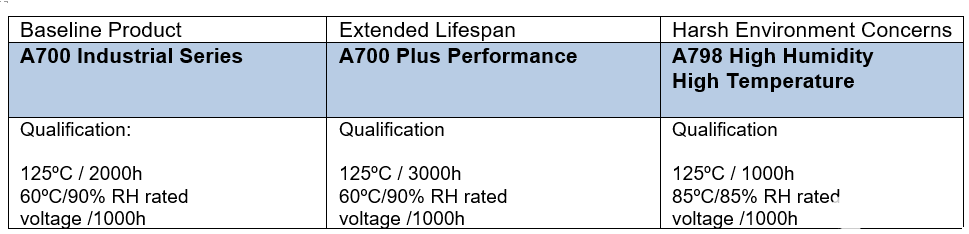

表 1b. AO-CAP 选择指南表

470 μF的高电容与低而稳定的ESR相结合，有助于提高应用性能，从而实现更高的纹波。

KEMET A700 Plus 性能鉴定程序规定了电容漂移、耗散因数、ESR 和 DCL 的严格验收标准，如表 2 所述。

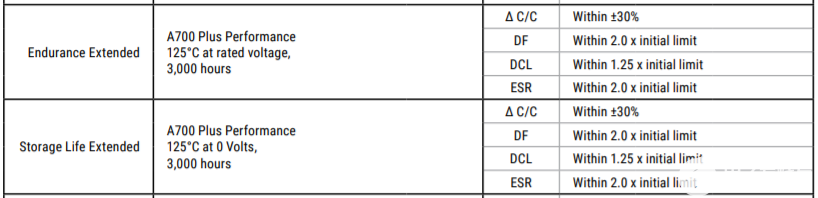

表 2.A700 Plus 高性能 （125ºC / 3000h） - 资格验收标准

此外，电流在线验证，例如根据JEDEC Std 260D在020ºC下进行五次表面贴装回流焊，显示出出色的ESR稳定性，如图4所示。

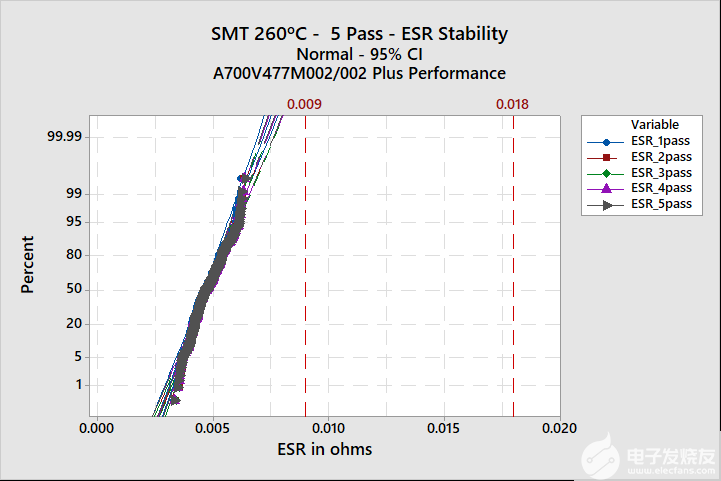

图4.A700 Plus 性能 – 直插式 5x 260ºC SMT – ESR 稳定性验证

结论

新型 A700 Plus 高性能 AO-CAP 将聚合物铝功能带到了极长的使用寿命应用条件下。联系销售代表帮助您找到解决设计挑战的解决方案。
