二极管测试

DO-15中贴上银色一圈的是负极，另一头即为正极。

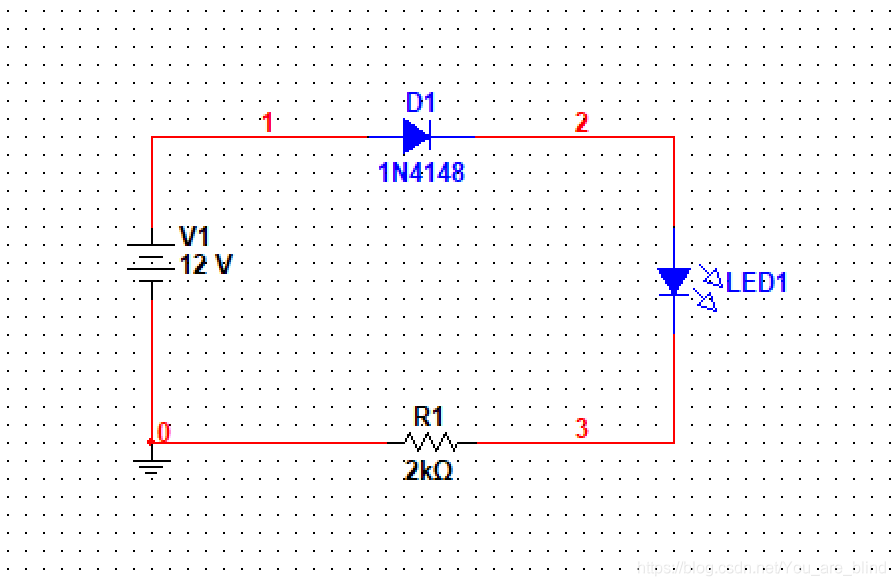

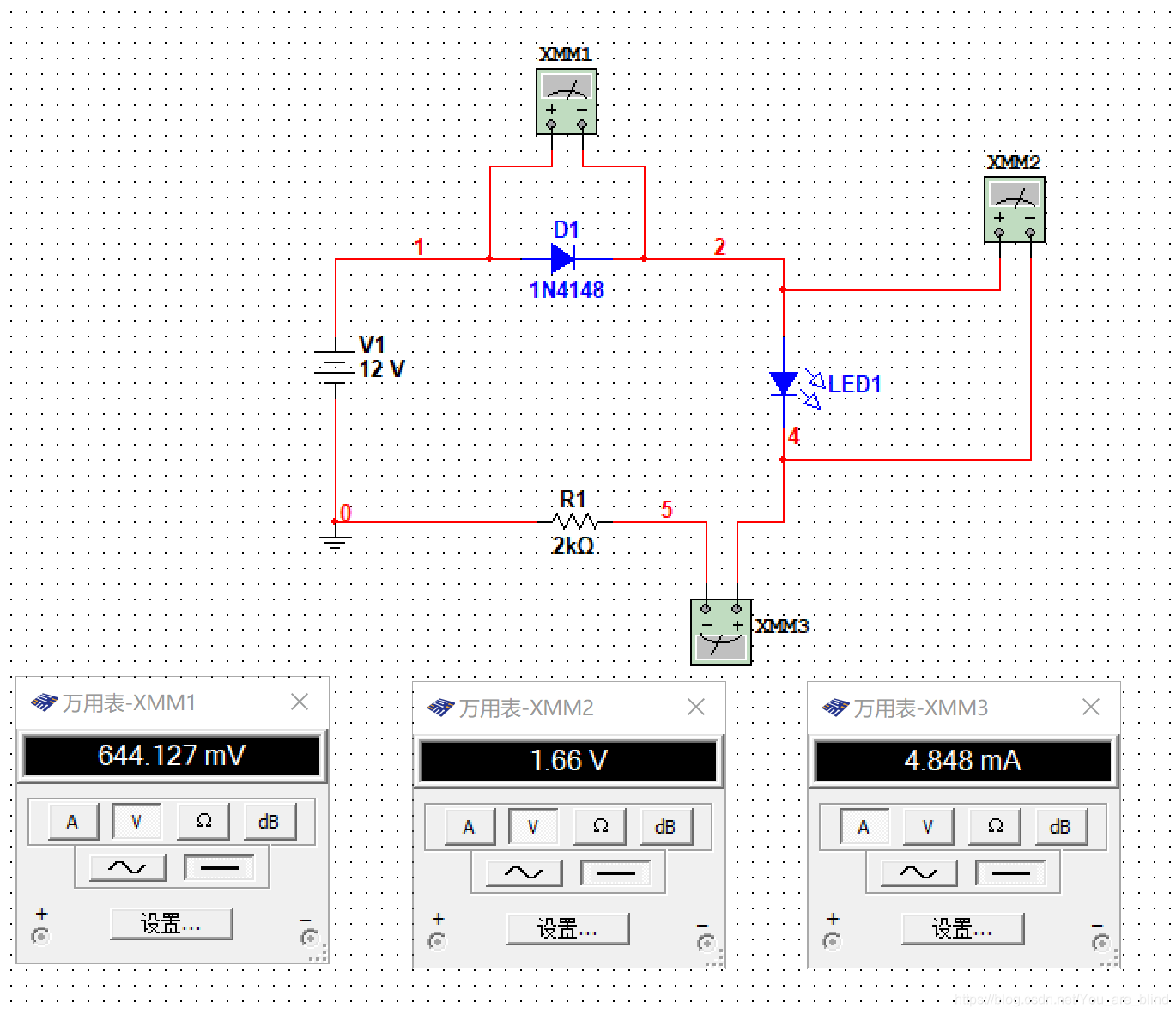

如图，LED没能亮起。 于是我们测量电流和电压。

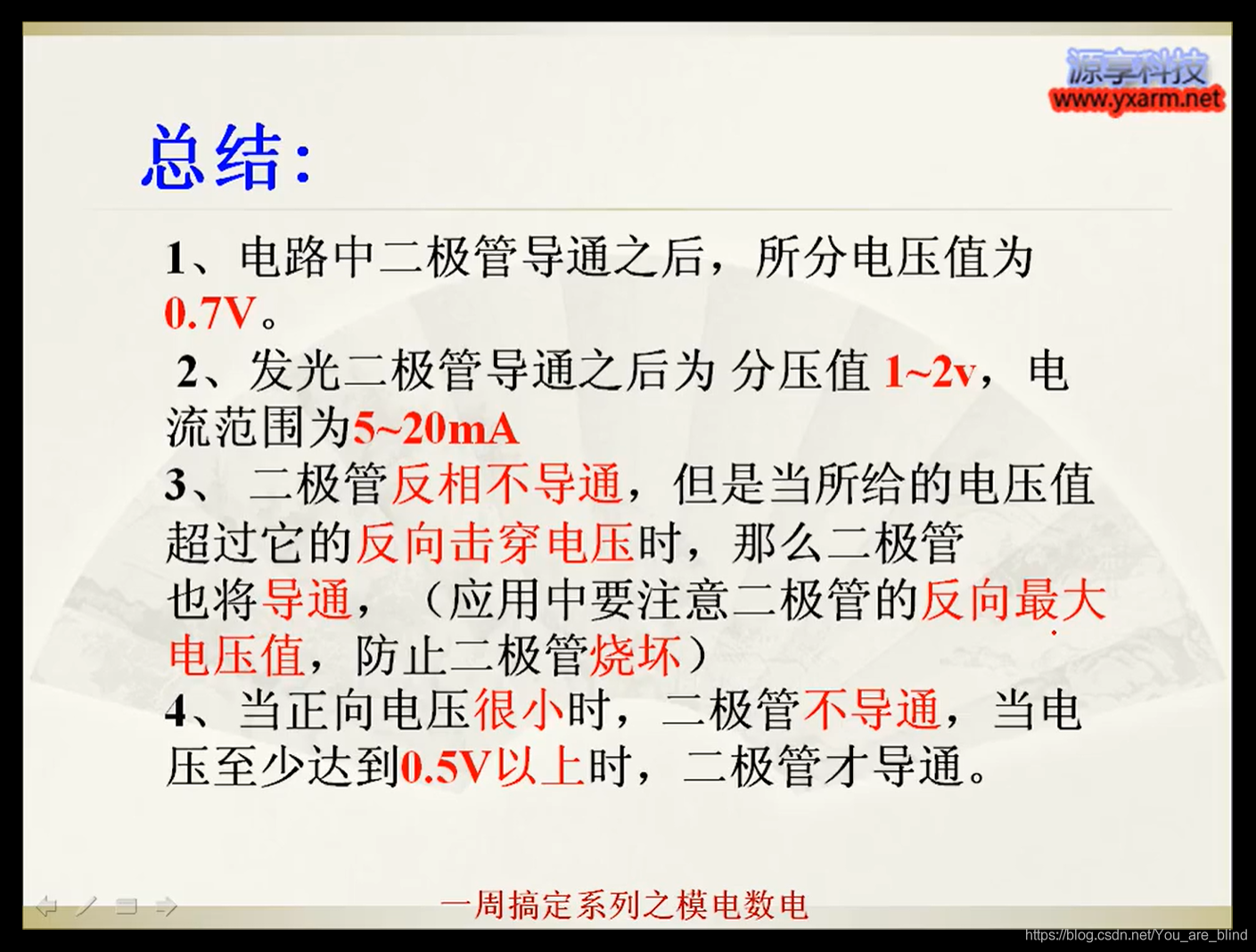

特性：二极管导通之后，它所分得的电压为0.7V;

发光二极管导通之后分得的电压值为1-2V(工程中为1.66V)，电流值为5-20mA。

因为图中电流值不足5mA，所以二极管不发光。

UR = 12V - 0.7V - 1.66V，

取电流值为10mA，若想让二极管发光，需满足R = UR/10mA = 964Ω。

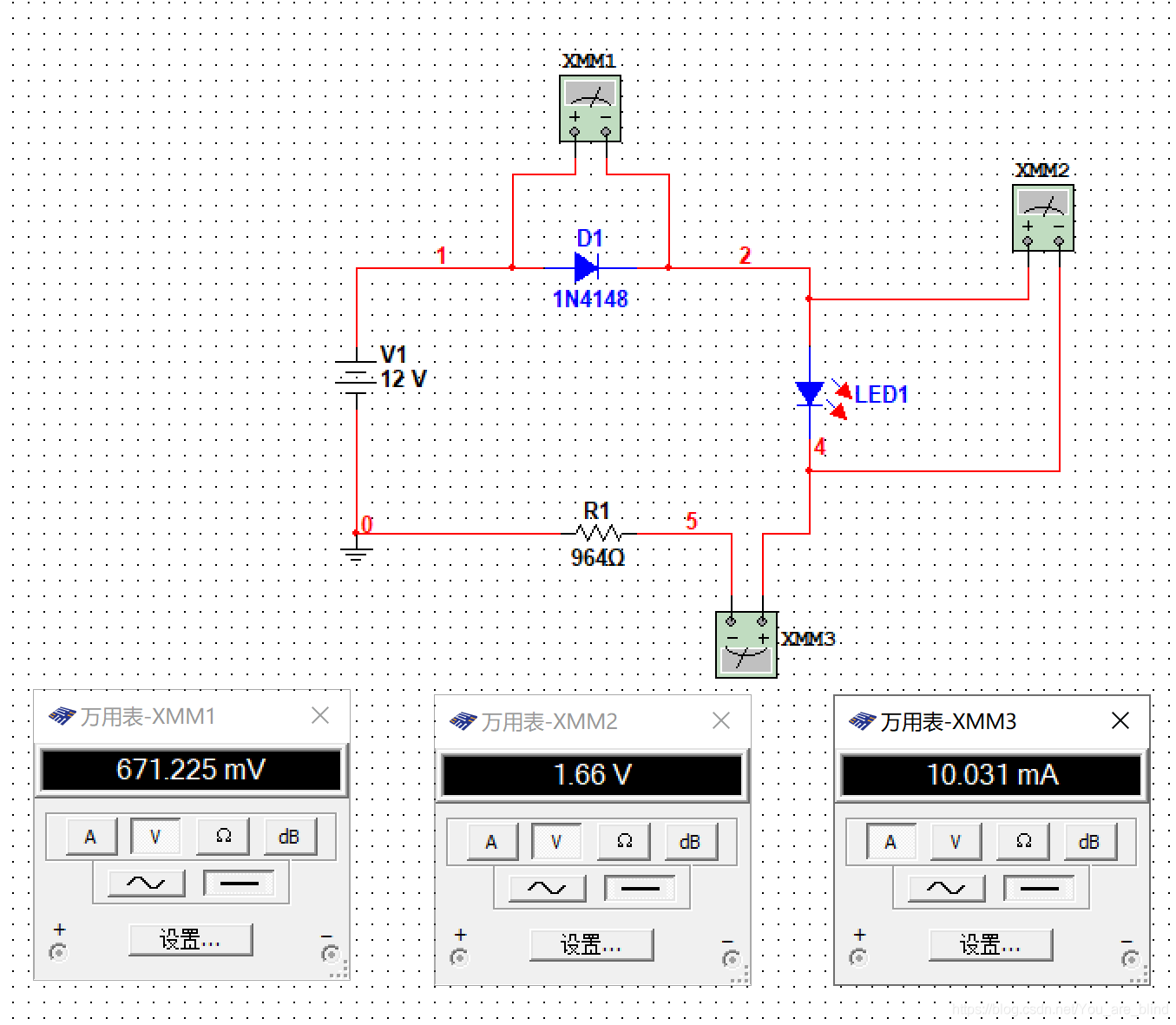

修改阻值，再次测量。 二极管发光，电流大小约为10mA。 计算正确。

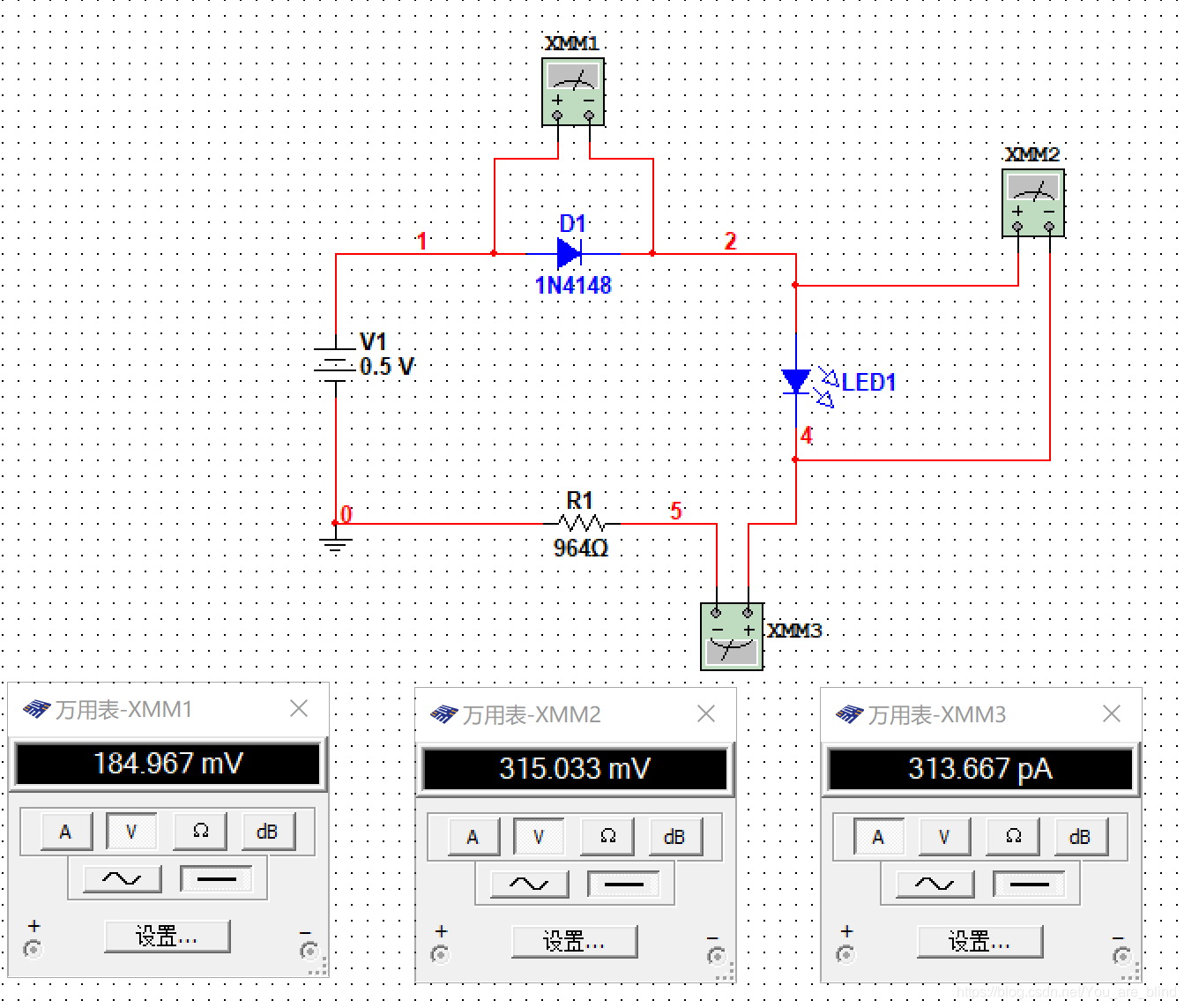

电源电压为0.4V时，电流为0A;电源电压为0.5V时，电流开始大于0。

特性：当二极管两端电压很小时，它是不导通的;

当电压值达到0.5V之后，开始导通。

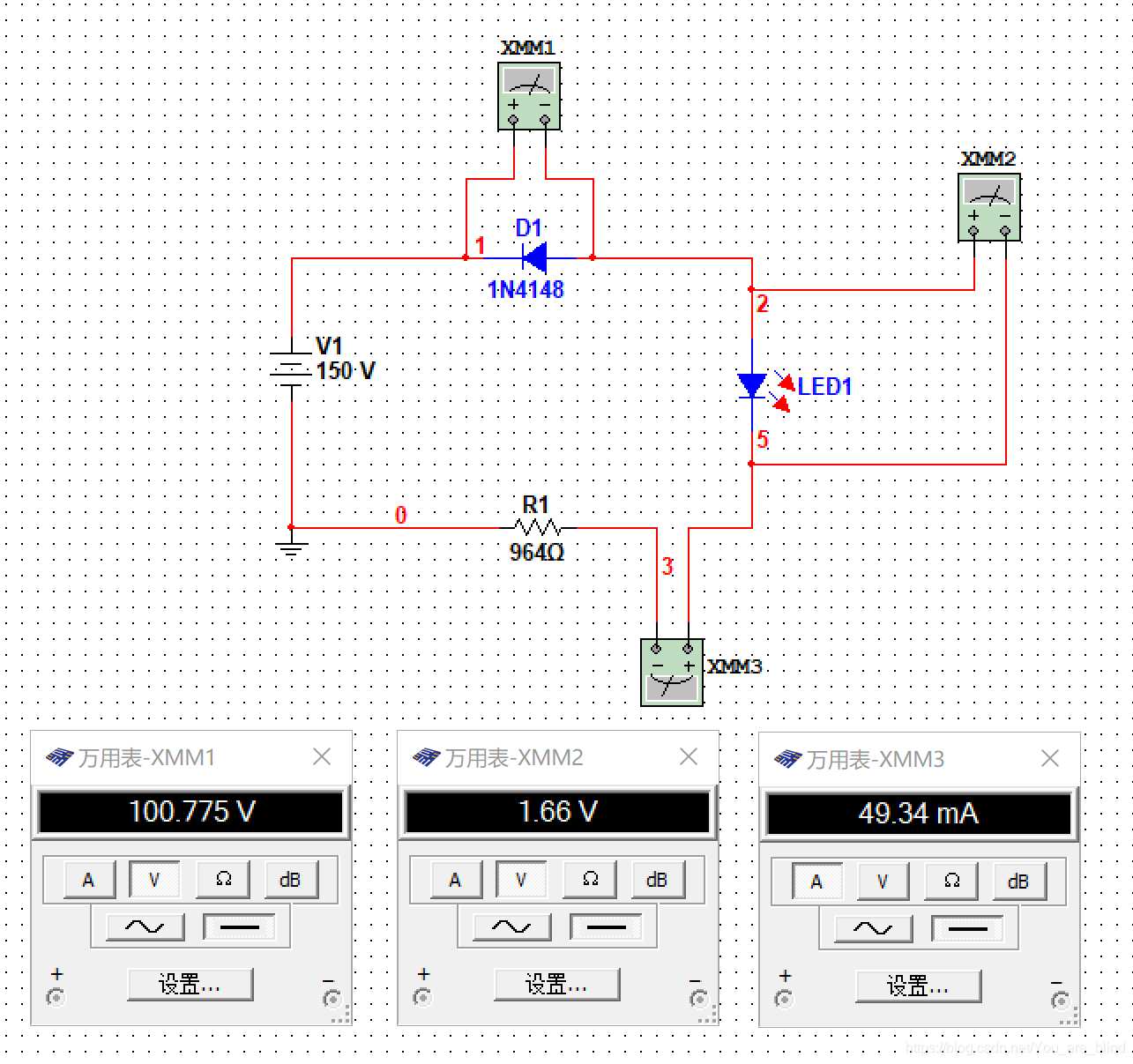

将二极管反接，电压源取20V，50V时，电流都为0(或处于nA级别)。 当电压源取150V时，电流明显不为0。

特性：二极管反向不导通。 当电压达到击穿电压时，二极管导通。

稳压二极管

稳压条件：

1.工作在反向击穿状态

2.反向电压应大于稳压电压。

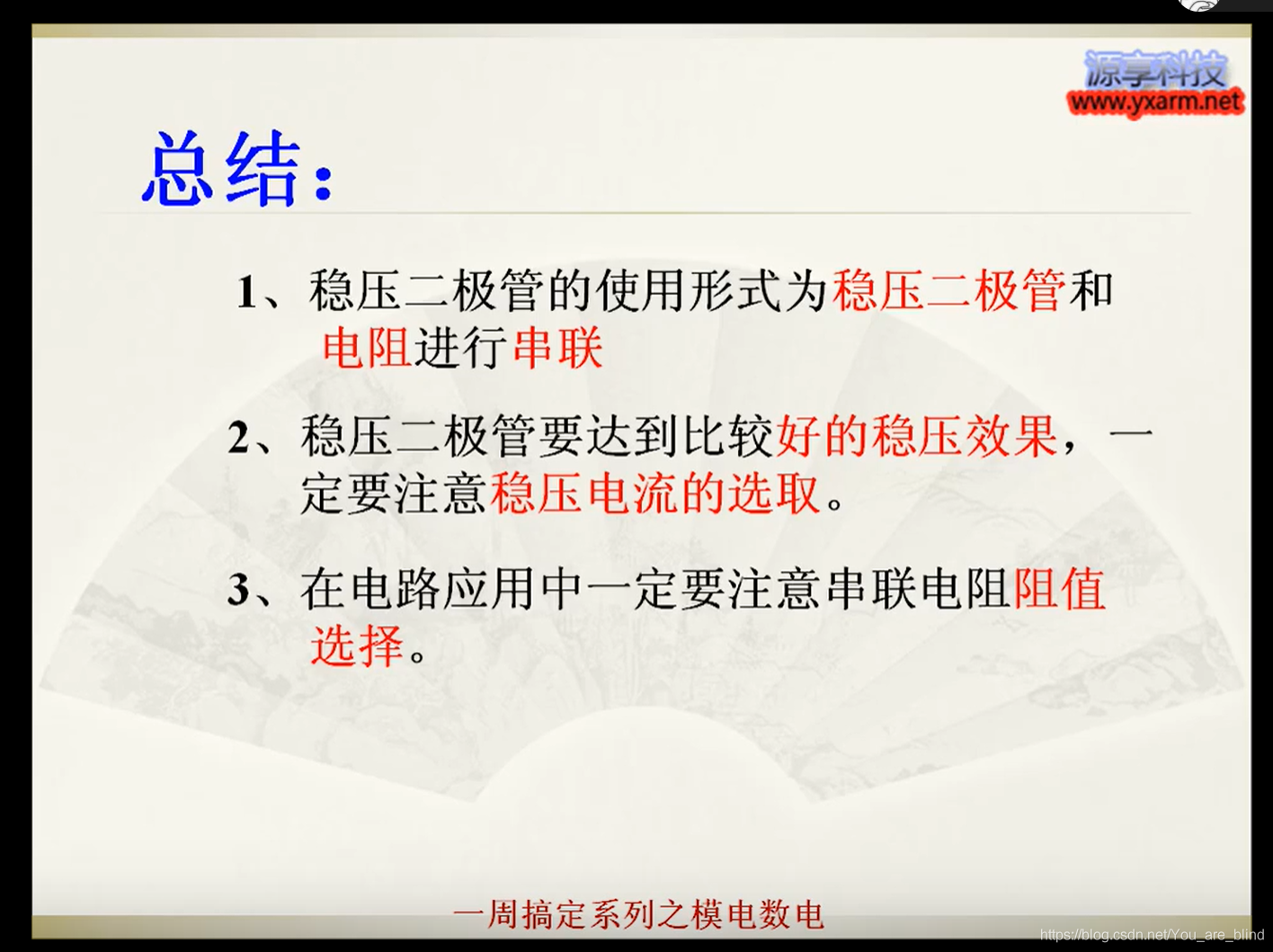

在基本稳压电路中，R的存在是必要的，起到分压的作用。 流过稳压二极管的电流范围最好在4-8mA之间。

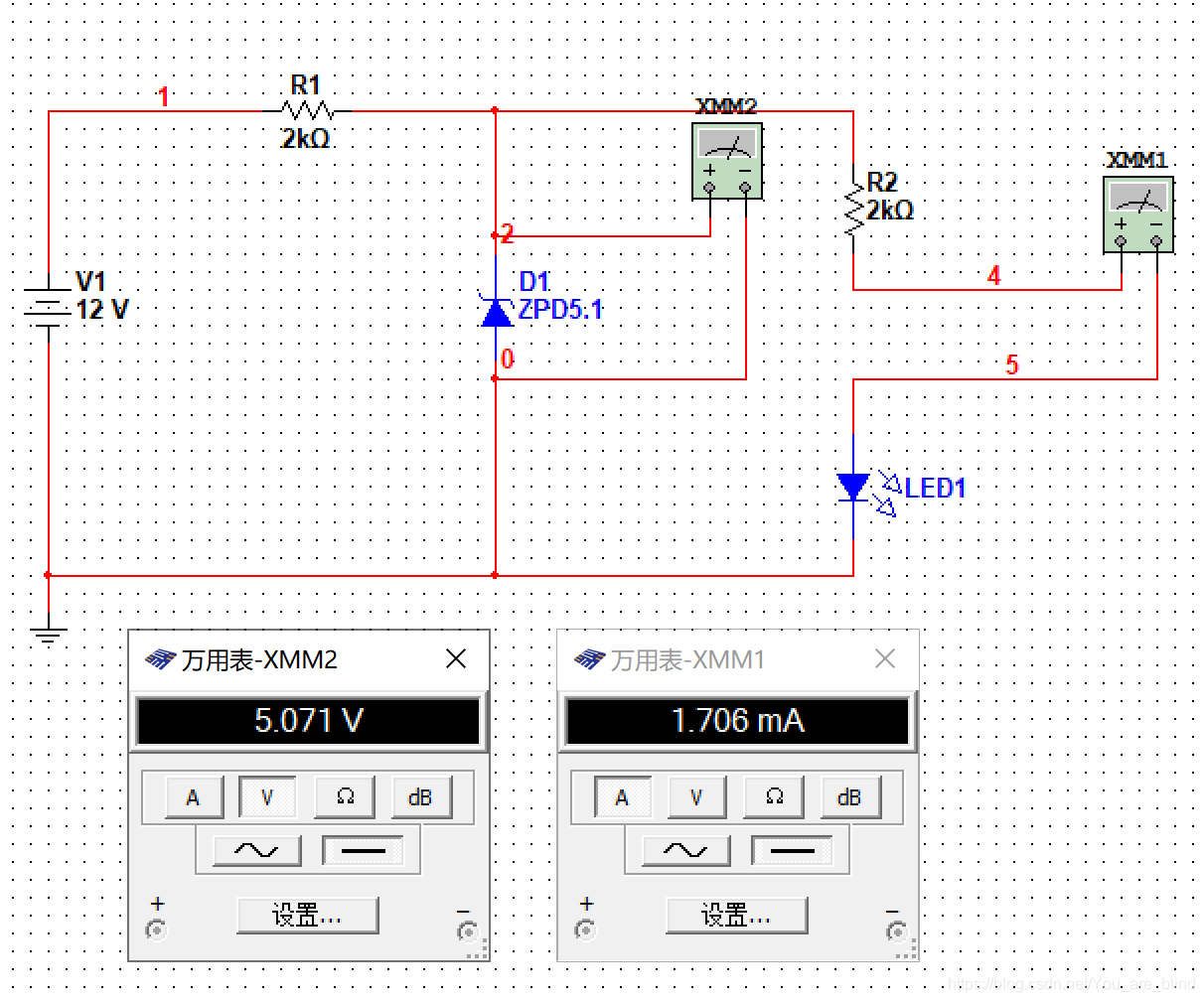

搭建稳压电路。

如图，发光二极管未发光。

取流过发光二极管的电流为10mA，流过稳压二极管的电压为6mA，则流过电源的电流为10 + 6 = 16mA。

若想发光二极管发光，需满足R2 = U /I = (5.1 - 1.66)V / 10mA = 344Ω，R1 = U / I = (12 - 5.1)V / 16mA = 431.25Ω。

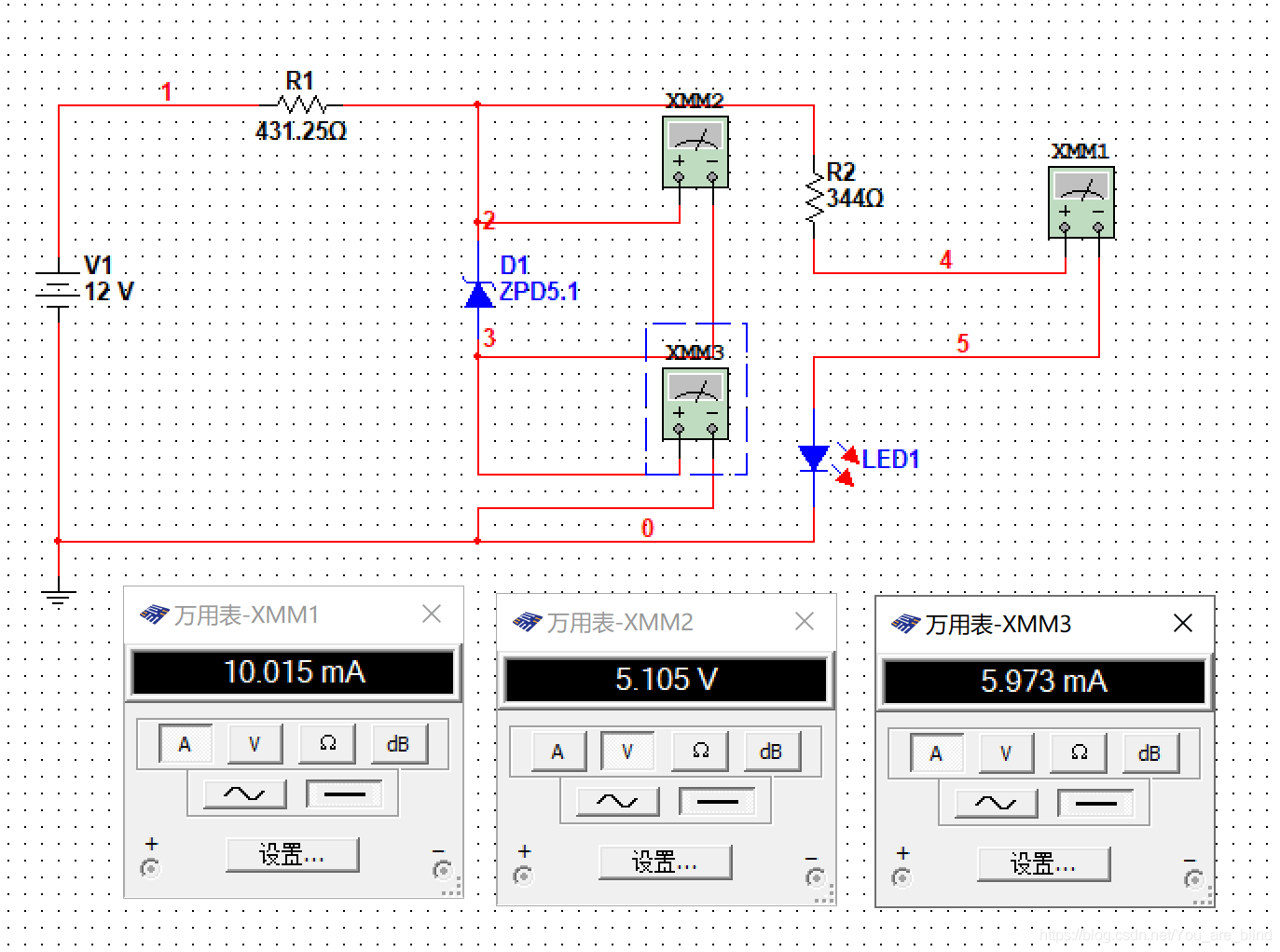

改变电阻值，再次测量。

LED导通，电流值接近理论值。

两种稳压电路的区别

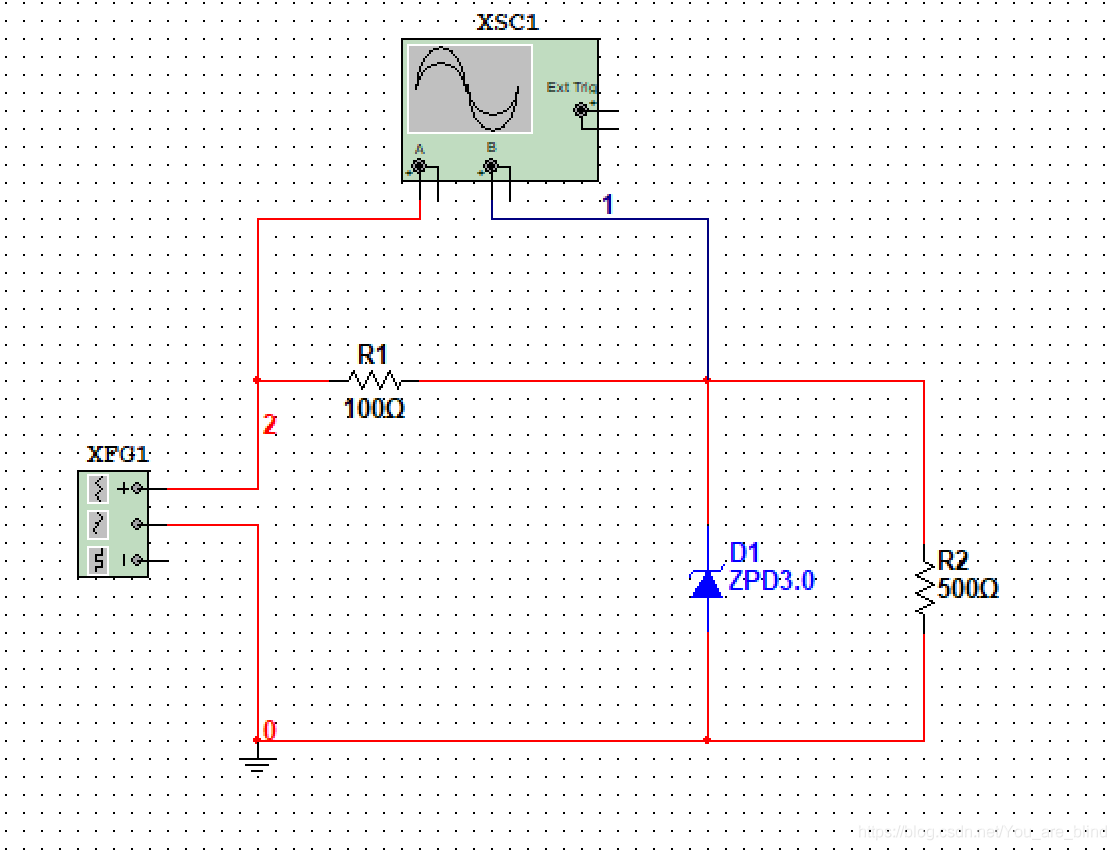

第一种稳压电路

当输入电压小于3V时，输出电压等于输入电压; 当输入电压大于3V时，输出电压即为3V。

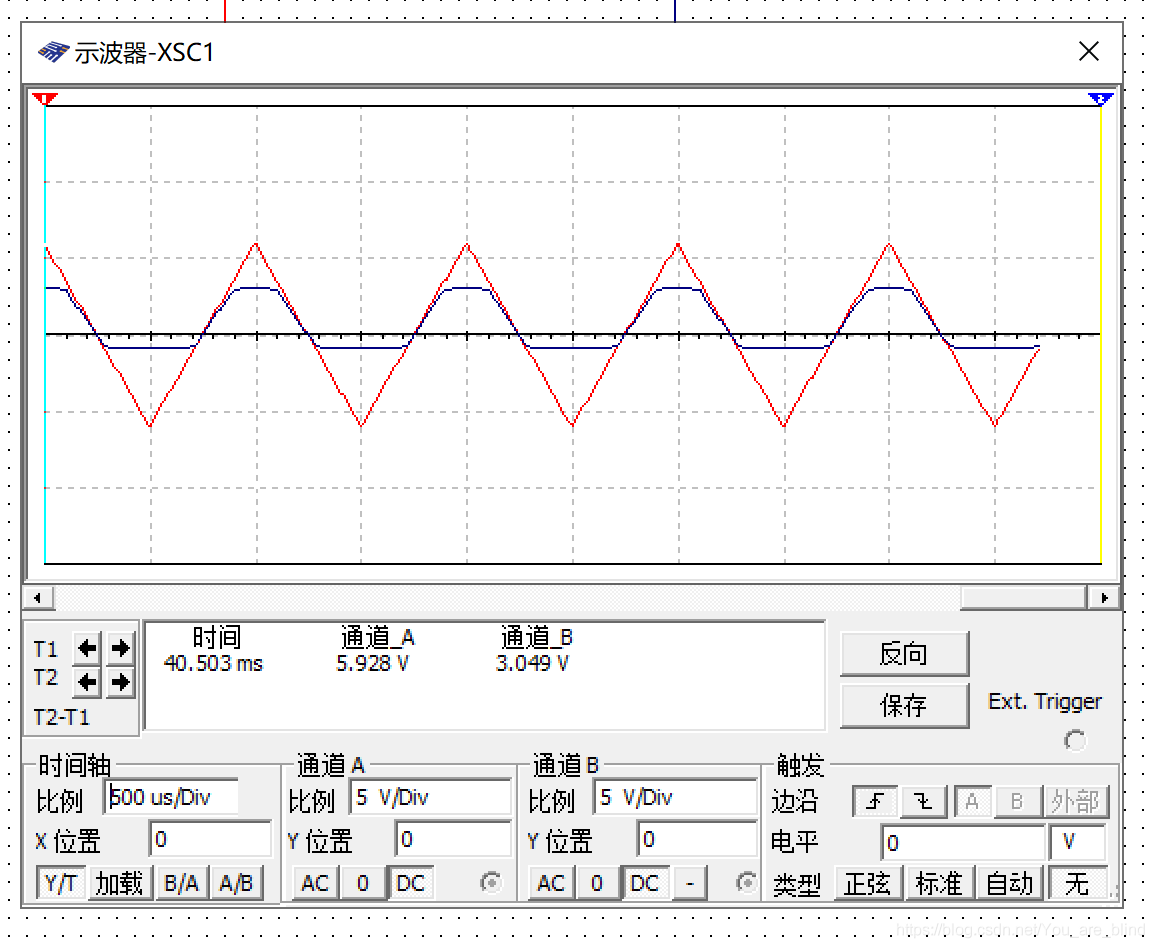

进行模拟，查看示波器。

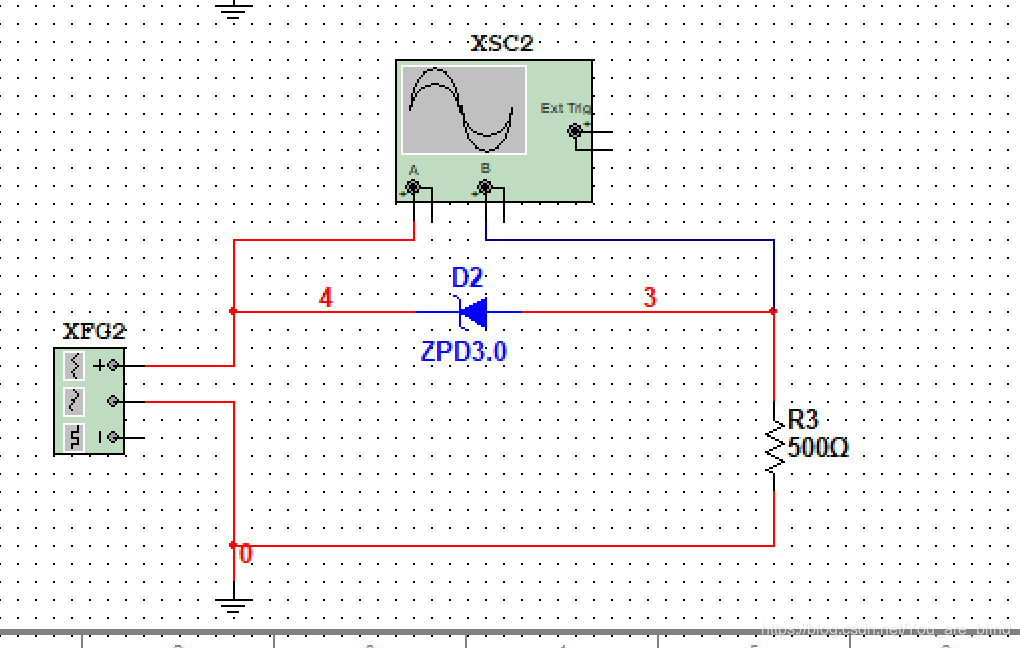

第二种稳压电路。

当输入电压小于3V且大于0V时，输出电压为0V; 当输入电压大于3V时，输出电压为输入电压-3。

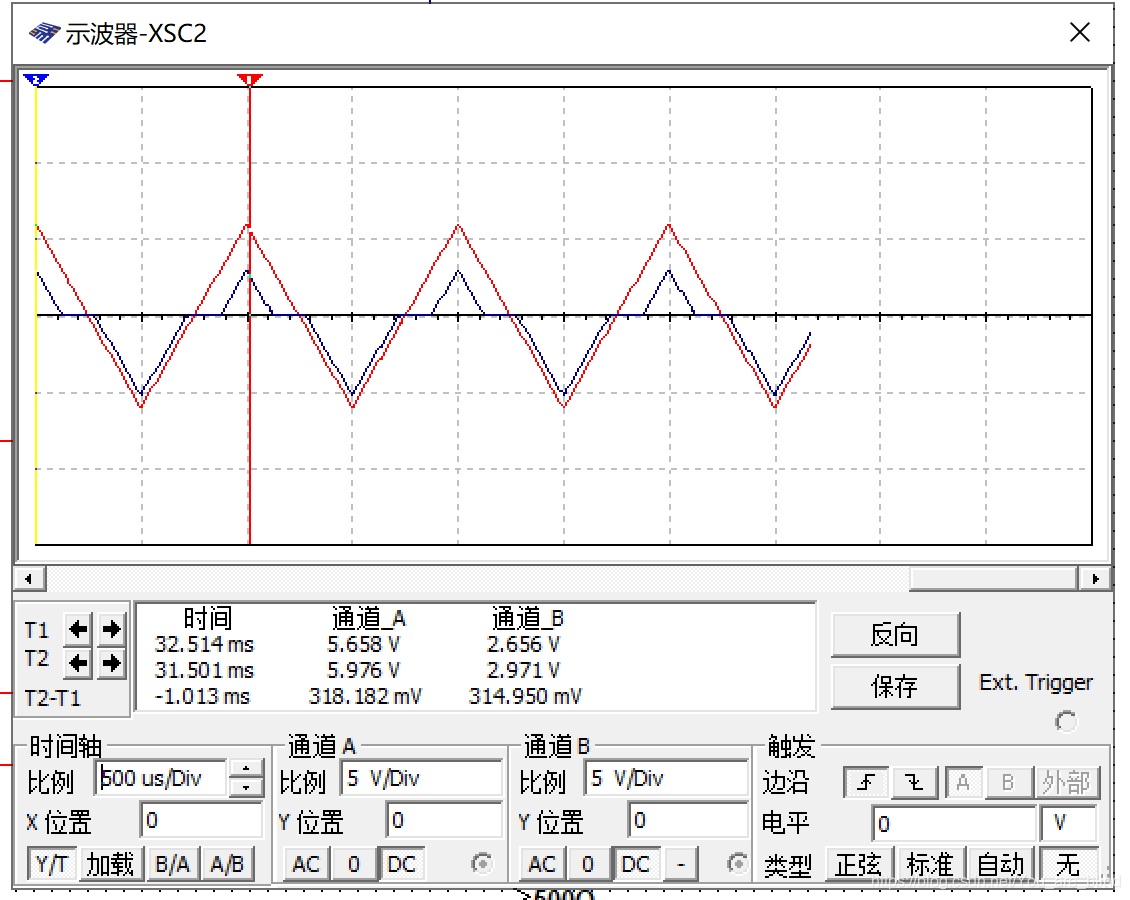

进行模拟，查看示波器。

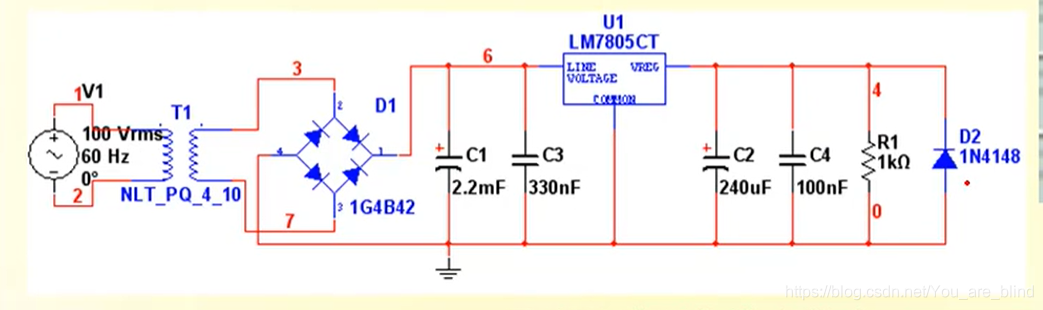

整流二极管

用于把交流电变成脉动直流。

开关二极管

模拟开关作用的二极管，它由导通变为截止/截止变为导通所需的时间比一般二极管短。

应用：防止反向电流烧坏一些精密器件，起保护作用。
