利用二极管改善临界模式PFC电路效率示例

时间:2023-05-14 11:26来源:未知 作者:admin 点击:
在实际的应用电路中, 二极管 和 晶体管 因其特性和性能不同而需要区分使用。在 电源 类应用中区分使用的主要目的是提高效率。本文将介绍 PFC (功率因数改善)的一个例子,即利
600600V108A1.25 @IF=8A3 @IF=8AVmax1010µA6520ns max (责任编辑:admin)

在实际的应用电路中,二极管晶体管因其特性和性能不同而需要区分使用。在电源类应用中区分使用的主要目的是提高效率。本文将介绍PFC(功率因数改善)的一个例子,即利用二极管的特性差异来改善临界模式(BCM)PFC的效率的例子。关于PFC,请参考上一篇文章的介绍。

临界模式PFC:液晶电视电路示例

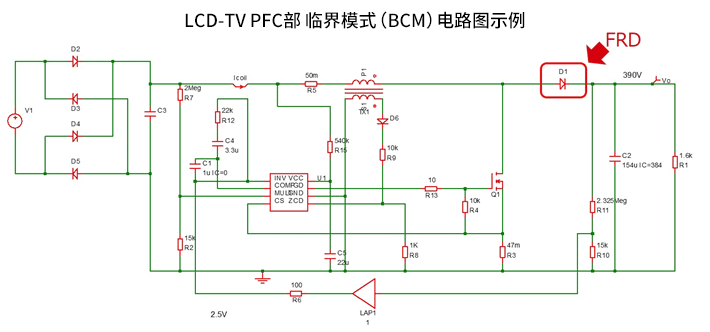

该电路是液晶电视的PFC单元,是单级PFC的临界模式(BCM)控制方式示例。PFC电路的二极管D1使用的是快速恢复二极管(以下简称“FRD”)。

利用二极管改善临界模式PFC电路效率示例

对该二极管使用正向电压VF低的类型、和反向恢复时间trr快的类型时实施了损耗仿真。下面是所使用的两种二极管的主要规格。除VF和trr外,其他规格基本同等。

 RFNL10TJ6S 低 VFRFV8TJ6S 高速 trr単位
VRMIFVFIRtrr
