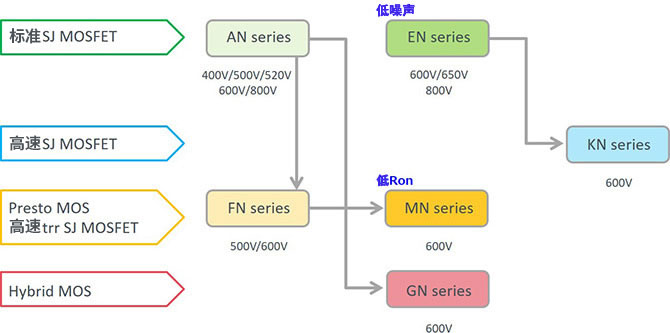

上一篇介绍了近年来的主要功率晶体管Si-MOSFET、IGBT、SiC-MOSFET的产品定位，以及近年来的高耐压Si-MOSFET的代表超级结MOSFET（以下简称“SJ-MOSFET”）的概要。本篇将以ROHM的产品阵容及其特征作为SJ-MOSFET的具体案例来进行说明。 SJ-MOSFET的种类 以ROHM为例，SJ-MOSFET是根据噪声、导通电阻、高速性及独有结构等进行分类的。首先来看一下整体的分类示意图。

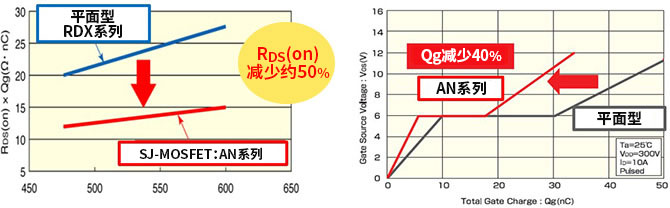

该图表示标准型AN系列的展开情况。例如，将AN系列进一步降低噪声后是EN系列，进一步提高速度后是KN系列。 本篇介绍标准型和高速型的开发背景与特征。 标准SJ-MOSFET：AN系列 AN系列是以“漏极-源极间导通电阻RDS(on)和栅极总电荷量Qg比平面MOSFET大幅降低”为目的，最先开发的SJ-MOSFET。与平面MOSFET相比，RDS(on)降低了50%，Qg降低了40%。特性方面的定位是标准特性。

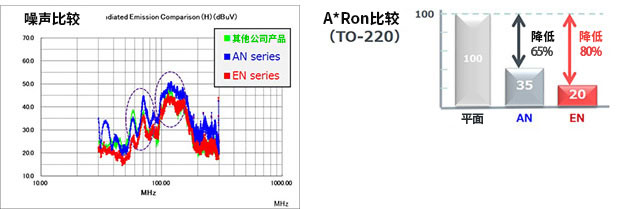

低噪声SJ-MOSFET：EN系列 SJ-MOSFET具有“导通电阻低，开关速度快”的特征，但存在其高速性导致噪声比平面型大的课题。为改善这个问题开发了EN系列。该系列产品融合了平面型的低噪声特性与SJ-MOSFET的低导通电阻特性，其产品定位是“平面型的低导通电阻替代品”。 从噪声比较图可以看出，与标准型的AN系列及其他公司生产的SJ-MOSFET相比，红色线所示的EN系列噪声更低。另外，在导通电阻的比较中，与平面型相比，导通电阻降低了80%；与AN系列相比，导通电阻降低了15%。

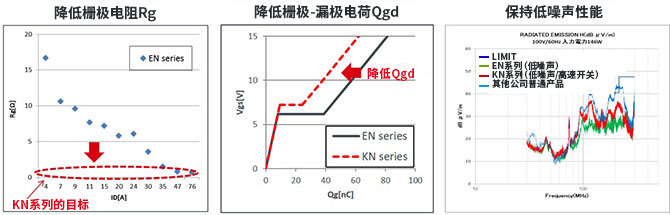

高速SJ-MOSFET：KN系列 KN系列是保持EN系列的低噪声性能，并实现高速化的SJ-MOSFET。通过降低栅极电阻Rg和栅极-漏极间电荷量Qgd，提高了开关性能。通过提高开关速度，可降低开关损耗并提高效率。
最后列出了这三个系列相关技术信息的链接。这里虽然给出了各系列的特征，但为了进一步加深理解，最好还是参阅技术规格的标准值和特性图表。 【标准SJ MOSFET：AN系列】R50xxANx（500V）R52xxANx系列（520V）R60xxANx系列（600V）R80xxANx系列（800V）【低噪声SJ MOSFET：EN系列】 R60xxENx系列（600V）R65xxENx系列（650V）*开发中【高速SJ MOSFET：KN系列】 R60xxKN系列（600V）R65xxKNx系列（650V）*开发中 (责任编辑：admin) |
