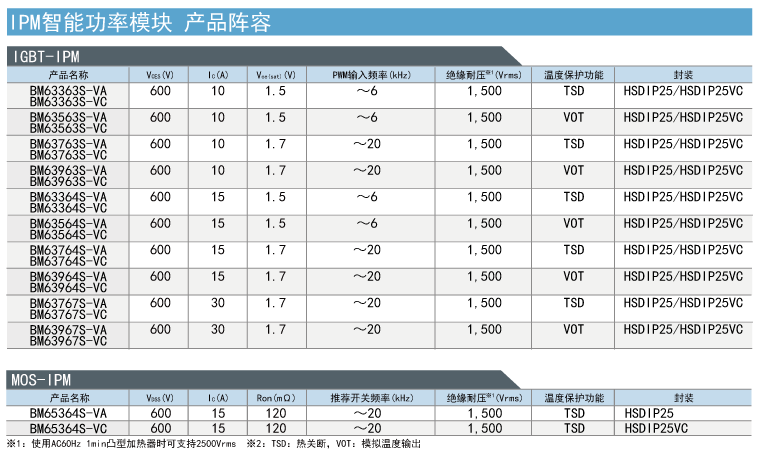

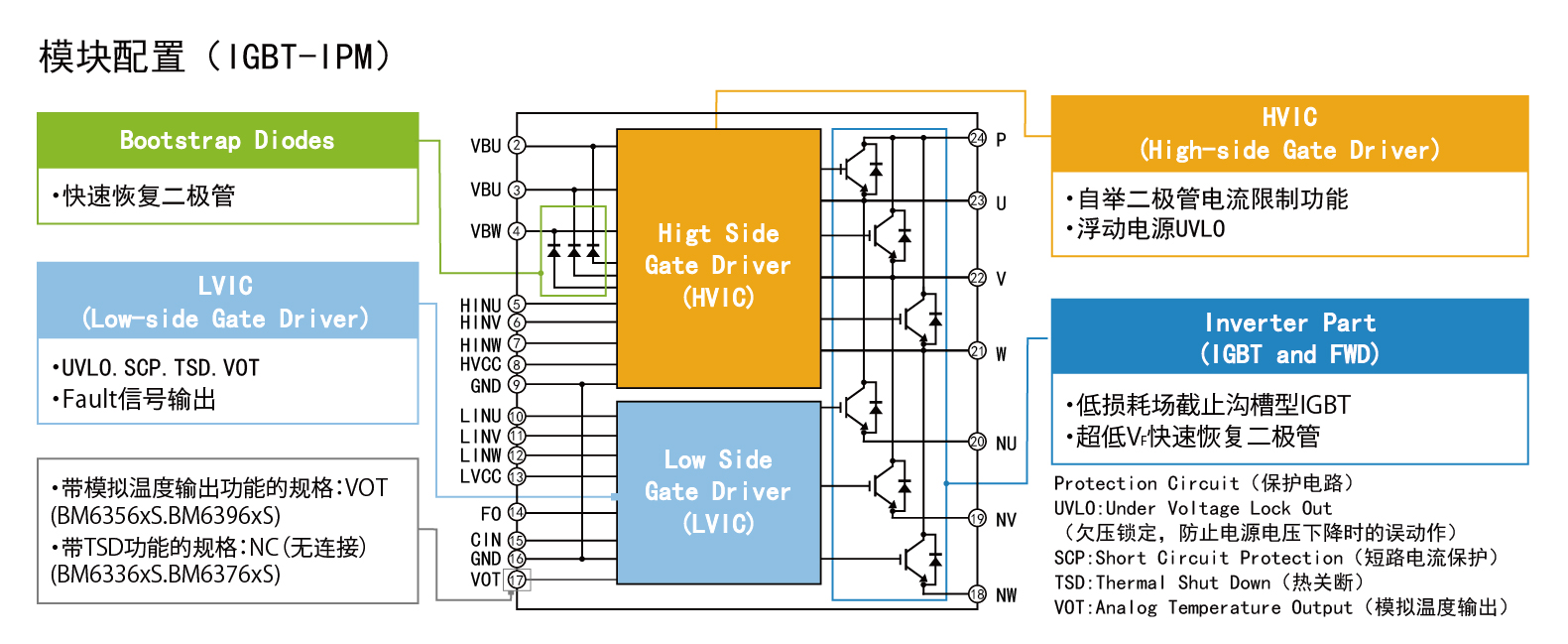

ROHM不仅提供电机驱动器IC，还提供适用于电机驱动的IPM（智能功率模块）。 下面将介绍罗姆自有的IPM（智能功率模块）及可实现IPM（智能功率模块）高效率的IPM（智能功率模块）电路设计方案。 利用ROHM自有的高性能功率元器件和优化设计实现高效率 ROHM的IPM在ROHM自有的高耐压低损耗功率元器件中内置高效控制电路，并为更大程度地激发出功率元器件的性能而专门进行了优化。IGBT-IPM和MOSFET-IPM分别有它们的产品阵容。以下是模块配置示例。

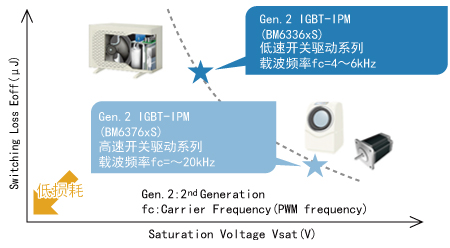

该系列产品的设计根据应用优化了IGBT和栅极驱动条件，从而实现了高效驱动。右图为第二代IGBT-IPM的低速开关驱动系列“BM6336xS”和同为第二代的IGBT-IPM高速开关驱动系列“BM6376xS”的开关损耗Eoff和饱和电压Vsat（导通损耗）特性以及它们的应用领域示意图。具有低速开关和低饱和特性的IPM适用于空调变频器，具有高速开关和低开关损耗的IPM适用于洗衣机和电机驱动。
